Emerson 5X00121G01 | Ovation RTD 适配面板模块 现货供应

描述

关键技术规格

产品深度介绍

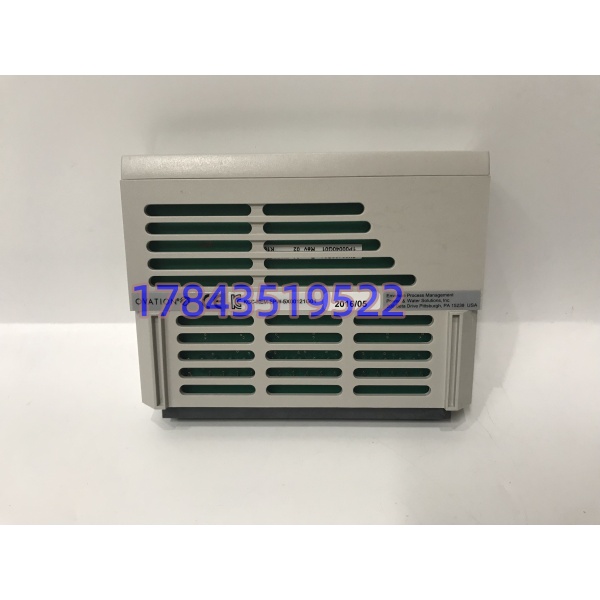

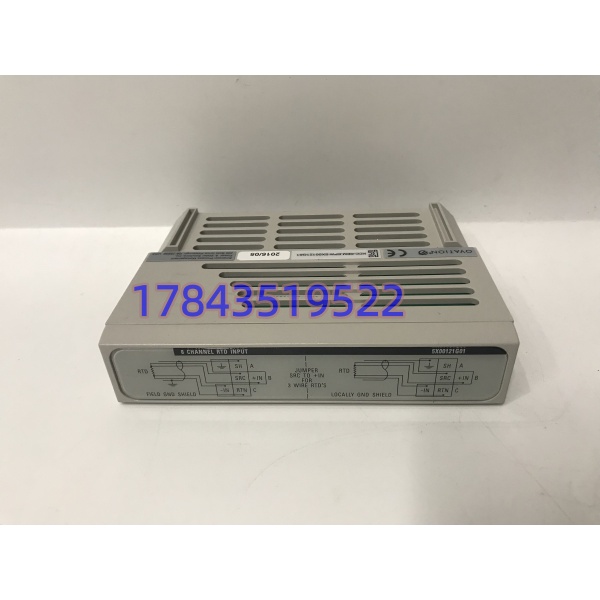

Emerson 5X00121G01 是 Ovation DCS 体系内的个性适配板，不能独立运行，必须搭配 5X00119G01 电子主板组成完整 8 通道 RTD 采集单元。整套组件负责采集锅炉、管道现场热电阻温度信号，将电阻变化转换成数字信号上传控制器，完成温度监测与闭环调节。

模块内置信号线性校正电路，抵消热电阻非线性误差。具备回路故障诊断，传感器线路异常时系统可实时报警。大量存量火电、化工装置仍在运行老款 Ovation 硬件，该套组件一旦损坏，会造成多点温度测点失联，是现场抢修常备备件。

应用场景与行业案例

温度测点大面积丢失是流程工厂风险很高的故障。锅炉管壁温度、介质温度测点失效后，运行人员无法判断工况，很多调节回路只能切手动，长时间带缺陷运行极易触发联锁停机。5X00121G01 与 5X00119G01 成套 RTD 单元，是机组温度监测网络的基础硬件。

典型应用场景：

1. 火力发电行业 – 锅炉侧温度采集 水冷壁、过热器、省煤器管壁温度监测，保障锅炉安全运行。
2. 石油化工行业 – 反应装置、加热炉控制系统 反应器、换热器介质温度持续监测，支撑工艺温控回路。
3. 造纸行业 – 蒸煮、烘干生产线 烘缸温度采集，保障成品品质稳定。
4. 冶金行业 – 加热炉、余热回收系统 高温工况多点温度监控。

案例：华北 330MW 机组锅炉抢修 去年供暖季，一台机组 Ovation 机柜出现 8 路管壁温度测点全部无显示。维护人员排查确认整套 RTD 单元故障。咨询原厂，成套备件交期 9 周。供暖高峰期机组不能长时间降负荷运行。

我方备有 5X00121G01+5X00119G01 整套组件，完成通电功能测试后发出。现场利用深夜调停窗口完成整套板卡更换，下装组态后全部温度测点恢复。后续项目采购两套组件作为机柜备用件。

质量透明化检测流程

1. 入库验收检测 序列号与标签信息核验；外观全面检查，电路板无腐蚀、无焊补痕迹；确认丝印型号无误。
2. 上机功能测试 使用 Ovation 测试机架搭配配套 5X00119G01 组成完整单元；持续 24 小时通电老化；接入标准 RTD 信号源逐通道校验采集精度；测试断线报警功能，全程记录运行状态，可提供测试照片。
3. 电气参数测试 使用 Fluke 万用表校验信号回路；核查板卡内部供电回路有无压降异常。
4. 版本信息备案 记录硬件版本，提醒客户必须成套匹配采购。
5. 最终包装出库 独立防静电袋封装，气泡膜防护；粘贴 QC 合格标签，附带测试记录单据。
