Emerson 5X00119G01 | 原西屋 Ovation DCS 温度采集卡件

描述

产品深度介绍

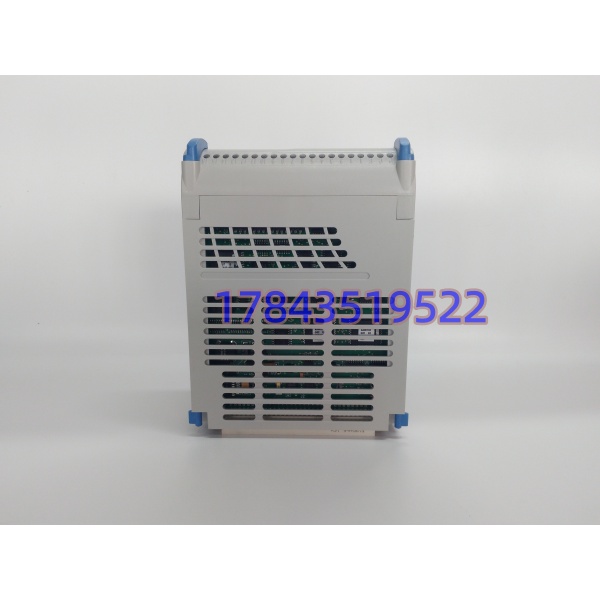

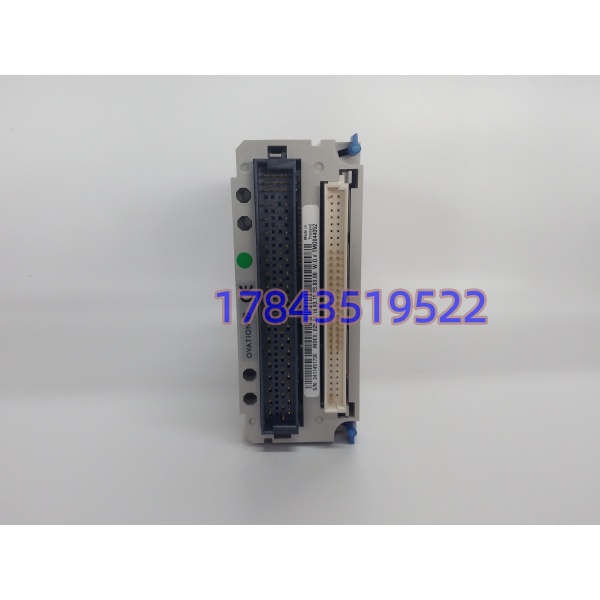

汽轮机组、锅炉设备依靠大量轴承、壳体温度测点判断运行状态，一旦 RTD 采集卡故障，温度测点全部失联，保护回路失去监测依据。5X00119G01 是 Ovation 系统专用 8 通道热电阻采集电子模块，必须搭配 5X00121G01 个性底板配套使用，二者不能分开独立运行。 模块适配工业常用各类热电阻传感器，内置高精度 ADC 转换电路，可在上位画面直观识别回路断线、传感器异常。硬件原生支持机架热插拔，机组无需全线停机，可利用低负荷窗口在线更换。同版本硬件原位替换，组态无需大规模改动，是火力发电厂、煤化工中控机柜常备温度采集备件。

关键技术规格

应用场景与行业案例

长期做电厂 DCS 运维都清楚：RTD 卡数量庞大，机组轴承温度、油温测点几乎全部依托这类模块采集，单点故障不会直接停机，但会形成保护盲区。5X00119G01 承载整套装置关键温度监测回路。

• 火力发电厂：汽轮发电机轴承温度、润滑油温、锅炉管壁温度采集
• 煤化工厂区：压缩机、气化炉设备壳体温度监视回路
• 石油炼化装置：加热炉、反应器设备温度监测
• 热电联产机组：脱硝、脱硫辅机轴承温度采集
• 大型水处理装置：泵组、风机轴承温度在线监控

真实现场微案例 华中一家火力发电厂巡检发现一块 5X00119G01 多个通道随机跳变，初步判定模块内部转换电路老化。原厂订货周期 11 周，距离年度检修窗口仅剩 33 天。我们协调现货卡件 3 天送达厂区，检修人员利用机组降负荷窗口执行在线热插拔更换，核对测点参数后半小时完成联校，消除长期带病运行带来的安全隐患。

配套质控 SOP 要点

入库核验铭牌序列号、批次信息；搭载 Ovation 测试机架，接入标准 RTD 信号源逐通道校验精度；连续 24 小时带电老化；读取模块固件版本；外观微距拍照存档；真空防静电袋封装出库，支持预约通电测试视频验货。

采购与现场避坑要点

1. 5X00119G01不能单独工作，必须匹配 5X00121G01 个性底板，采购前确认现场原有配套底板型号。
2. 模块虽然支持热插拔，尽量避开机组满负荷、关键联锁投入阶段实施更换，降低扰动风险。
3. 下单完整核对型号 5X00119G01，不要与 Ovation 系列其他 AI、RTD 卡混淆，硬件互不兼容。
4. 现场 RTD 三线制接线严格按照图纸施工，屏蔽层规范单端接地，接地混乱极易诱发温度数值漂移。
5. 市面流通大量拆机二手卡件，长期热循环容易造成采集精度漂移，连续运行发电机组优先选用全新库存备件。
