描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 通道配置 | 8 路独立模拟输入（AI） |
| 输入信号 | 低电平电压：±20mV、±50mV、±100mV（软件可选） |
| 分辨率 | 14 位 A/D 转换 |
| 输入阻抗 | 10 MΩ（单通道，减少弱信号损耗） |
| 精度 | ±0.05% 全量程（25°C） |
| 隔离耐压 | 通道间 2500V AC，通道 – 电源 1500V AC |
| 工作电压 | 24V DC ±10% |
| 功耗 | < 5 W |
| 工作温度 | -40 °C 至 +70 °C |
| 防护等级 | IP20 |
| 安装方式 | Ovation 标准机架，支持热插拔 |
| 重量 | 约 0.5 kg |
| 状态 | 原厂已停产（Discontinued），全新原装库存 |
5X00070G04
产品深度介绍

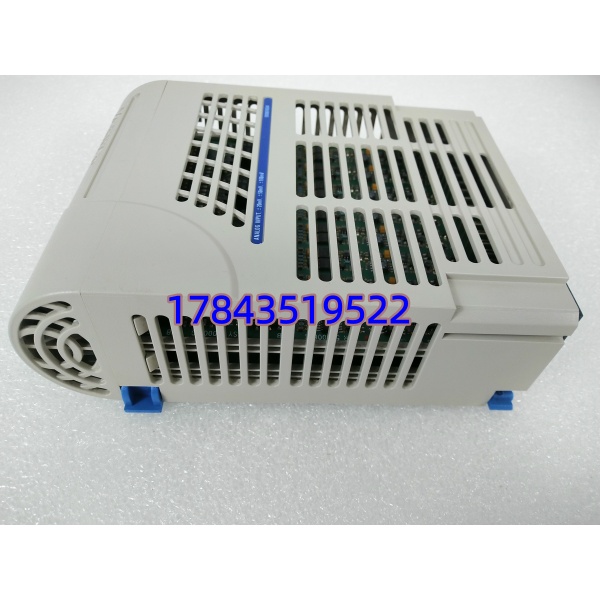

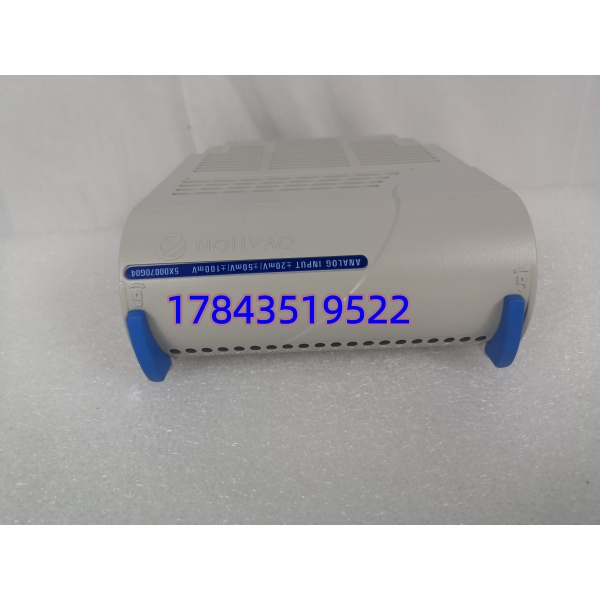

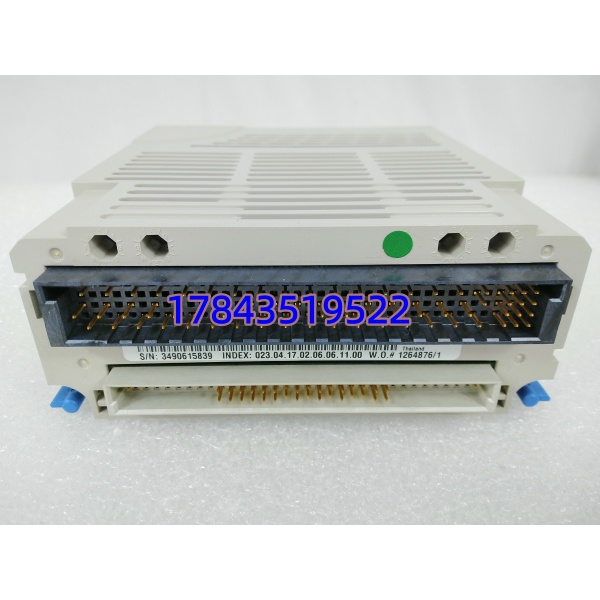

Emerson 5X00070G04 是 Ovation DCS 系统专用的高精度毫伏级模拟输入模块，专门针对热电偶、RTD、微伏级传感器等弱信号采集场景设计。模块提供 8 路独立低电平输入，支持三种常用毫伏量程软件配置；14 位高分辨率与 10MΩ 高输入阻抗，确保微弱信号精准采集与传输；全通道电气隔离设计，有效抑制工业现场共模干扰，保障测量稳定性。支持热插拔，可在线更换维护，减少系统停机时间；宽温运行范围适配电力、化工等恶劣工况，是 Ovation 系统中热电偶温度采集的核心备件。
5X00070G04
应用场景与行业案例
工程痛点描述
工业现场大量温度、微压力等参数依赖毫伏级弱信号传输。普通 AI 模块量程不符、输入阻抗低、无隔离，易导致信号衰减、测量漂移或干扰误差，影响温度控制精度与工艺稳定性，甚至触发联锁误动作。
典型应用场景
- 电力行业 – 火电 / 核电锅炉温度监测采集锅炉炉膛、过热器、再热器等热电偶温度信号（K/S 型，毫伏级输出）。电厂对温度测量精度要求极高，保障锅炉燃烧效率与机组安全运行。
- 石油化工 – 反应釜 / 精馏塔温度控制监测高温反应釜、精馏塔内多点热电偶温度，适配防爆、强干扰现场。高精度采集保障反应过程稳定，提升产品纯度。
- 冶金行业 – 高炉 / 加热炉温度采集采集高炉炉壁、热风炉、轧钢加热炉热电偶温度信号，适配高温、粉尘、振动环境。宽温模块保障长期稳定运行。
- 热处理 / 窑炉 – 工业炉温精密控制监控热处理炉、陶瓷窑、玻璃窑多点温度，支持毫伏级弱信号高精度采集，保障热处理工艺一致性与产品质量。
真实案例
某大型热电厂锅炉改造项目中，原普通 AI 模块采集炉膛热电偶温度时，因信号弱、干扰大，温度显示波动达 ±5°C，影响燃烧控制精度与锅炉效率。工程师评估后，更换为 5X00070G04 毫伏级高精度 AI 模块。采购确认全新原装现货，48 小时内送达并完成更换。更换后，温度测量精度提升至 ±0.5°C 内，无漂移、无干扰，炉膛温度控制稳定，锅炉热效率提升 1.2%，每年节约燃料成本超百万元。事后该企业批量采购 5X00070G04 作为锅炉温度采集专用备件。
