描述
产品深度介绍

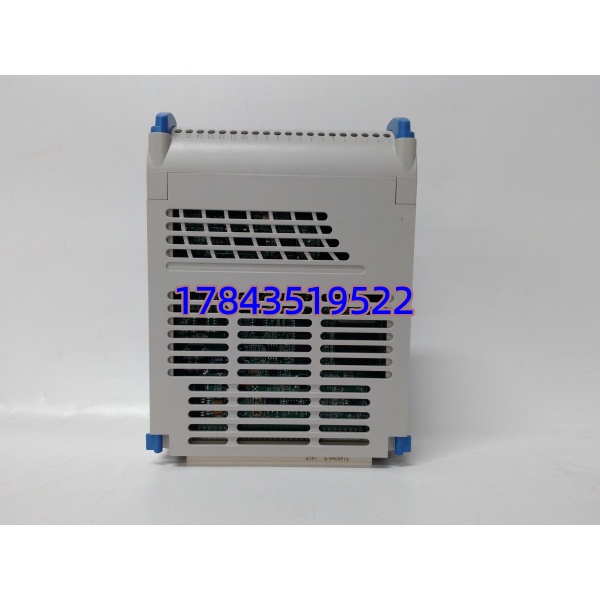

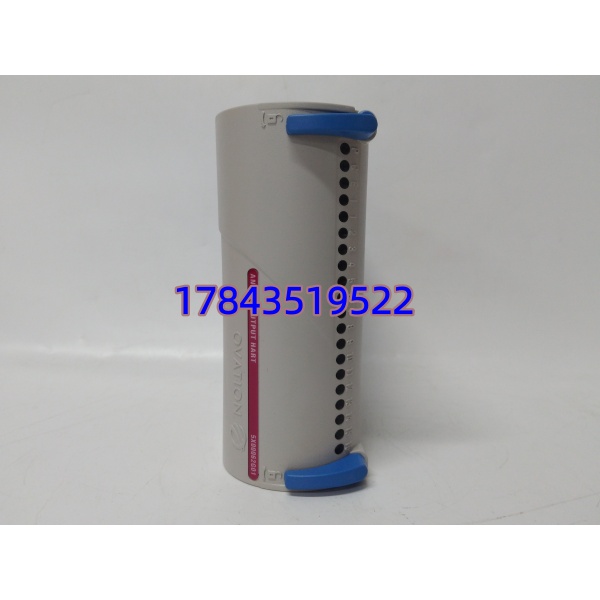

Emerson 5X00062G01 是 Ovation DCS 系统的高性能 HART 模拟输出模块，作为主控系统与现场阀门、定位器、变频器等执行设备的接口。负责输出 4-20mA 标准控制信号，并叠加 HART 数字通讯，实现对现场仪表的参数配置、状态监测与故障诊断，是流程工业精准控制的核心备件。
采用工业级隔离设计与镀金触点，具备抗电磁干扰、抗振动能力，适配电力、石化、冶金等严苛工况。模块支持热插拔，可在线更换，无需停机；每通道均有短路保护与故障诊断功能，异常时快速上报系统，降低故障排查时间。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 原厂料号 | 5X00062G01（别名：Westinghouse 5X00062G01） |
| 适配系统 | Emerson Ovation DCS 系统、西屋过程控制系统 |
| 通道数量 | 8 路模拟输出（支持 HART 协议） |
| 输出信号 | 4-20mA DC（HART 数字信号叠加） |
| 分辨率 | 16 位 |
| 精度 | ±0.1% FS（满量程） |
| 负载能力 | 最大 600Ω/ 通道 |
| 通讯协议 | HART 7.0、Ovation 系统总线 |
| 工作电压 | 24V DC（由 Ovation 背板供电） |
| 工作温度 | -20℃ ~ +60℃ |
| 尺寸（宽 × 高 × 深） | 170mm × 105mm × 32mm |
| 重量 | 约 0.32kg |
| 防护等级 | IP20（板卡级） |
| 质保周期 | 12 个月 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全强制要求
- 确认 DCS 系统处于运行或停机安全状态，做好操作记录
- 佩戴防静电手环，在防静电垫上操作（防止静电损坏模块）
- 准备工具：十字螺丝刀、万用表、手机（拍照记录旧模块接线与拨码）
备份工作：导出系统配置参数，拍照记录旧模块的接线端子、通道地址设置
阶段二：旧模块拆卸（15 分钟）
- 打开 DCS 控制柜，找到 5X00062G01 模块位置
- 解开模块前锁扣，垂直拔出模块（支持热插拔，无需断电）
- 拔下模块端子排上的4-20mA 输出线、HART 通讯线（做好标记）
- 清理安装槽灰尘，检查背板连接器针脚是否弯曲、氧化
阶段三：新模块安装（15 分钟）
- 核对型号5X00062G01无误，拆除原厂防静电包装
- 对照照片，设置模块通道地址、HART 通讯参数（与旧模块一致）
- 对准背板插槽，垂直插入模块，听到 “咔哒” 声即锁扣到位
- 按标记恢复接线，拧紧端子螺丝（扭矩约 0.5N・m），检查接线无松动
阶段四：上电调试（20 分钟）
- 模块插入后，系统自动识别新硬件，无需重启
- 观察模块指示灯：绿灯常亮（正常运行），黄灯闪烁（HART 通讯中）
- 连接 Ovation 编程软件，扫描硬件，核对模块固件版本与通道配置
- 测试输出：设置 4mA、12mA、20mA 输出，用万用表测量信号精度
- HART 通讯测试：读取现场仪表地址、型号、故障信息，确认通讯正常
- 空载试运行 30 分钟，参数稳定后投入正常控制

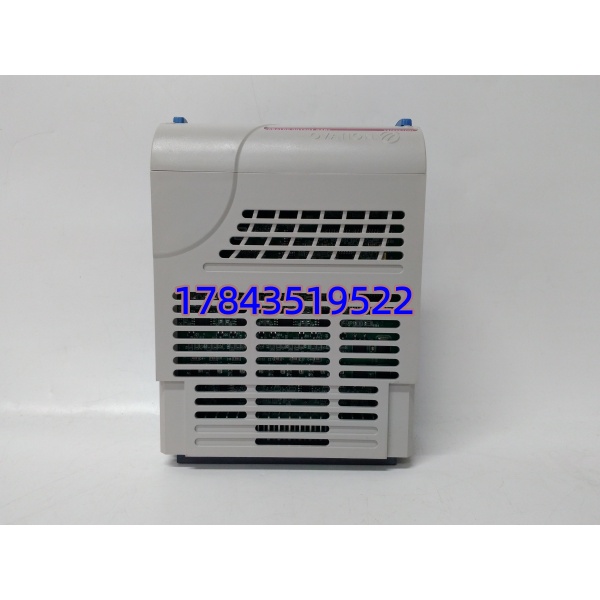

艾默生5X00062G01
常见问题解答（FAQ）
Q1：5X00062G01 适配哪些行业和设备？A：专用于 Emerson Ovation DCS 系统，广泛应用于电力（火电 / 核电）、石油化工、冶金、水处理、造纸等流程工业；适配带 HART 协议的阀门定位器、电动调节阀、变频器、智能变送器等现场设备。
Q2：模块支持热插拔吗？更换后需要重新配置吗？A：支持热插拔，可在系统运行时在线更换，无需停机。更换后无需重新编程，只需复刻旧模块的通道地址、HART 通讯参数，系统自动识别并加载原有配置，10-15 分钟即可完成调试。
Q3：HART 通讯异常如何排查？A：排查步骤：① 检查接线是否正确（HART 线正负极无接反）；② 核对模块与现场仪表的 HART 地址、波特率一致；③ 测量回路电阻（4-20mA 回路电阻 250-600Ω）；④ 检查模块与背板接触是否良好；⑤ 用 HART 手操器直接读取仪表信息，判断仪表是否故障。
Q4：这款模块是原装正品吗？如何验证？A：我们提供的 5X00062G01 为全新原装正品，原厂密封包装，可提供序列号查询、出厂合格证及原厂装箱单，支持质保一年。
Q5：5X00062G01 和同系列 5X00063G01 有什么区别？能直接替换吗？A：两者均为 Ovation 系列模拟输出模块，但通道数量与功能不同：5X00062G01 为 8 通道（带 HART），5X00063G01 为 4 通道（带 HART）。硬件接口兼容，但不能直接替换，替换需重新配置系统通道参数，确保控制逻辑匹配。
