描述
产品详情

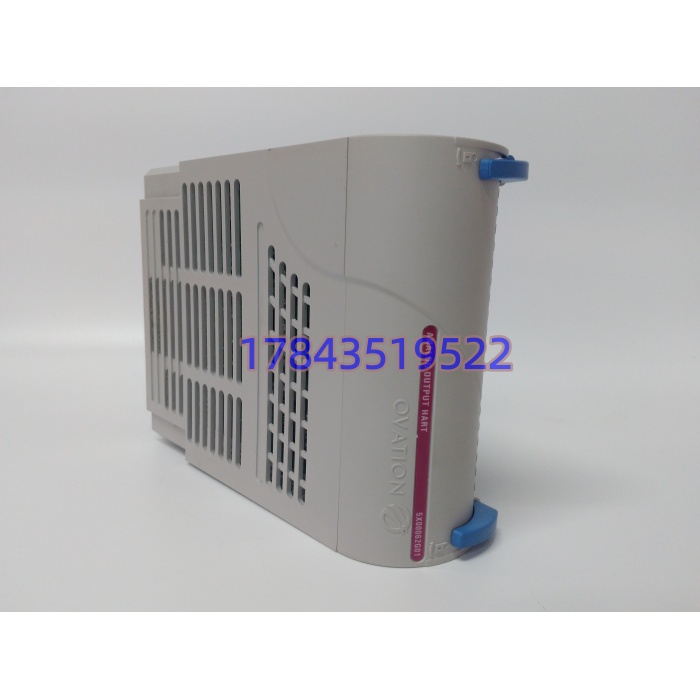

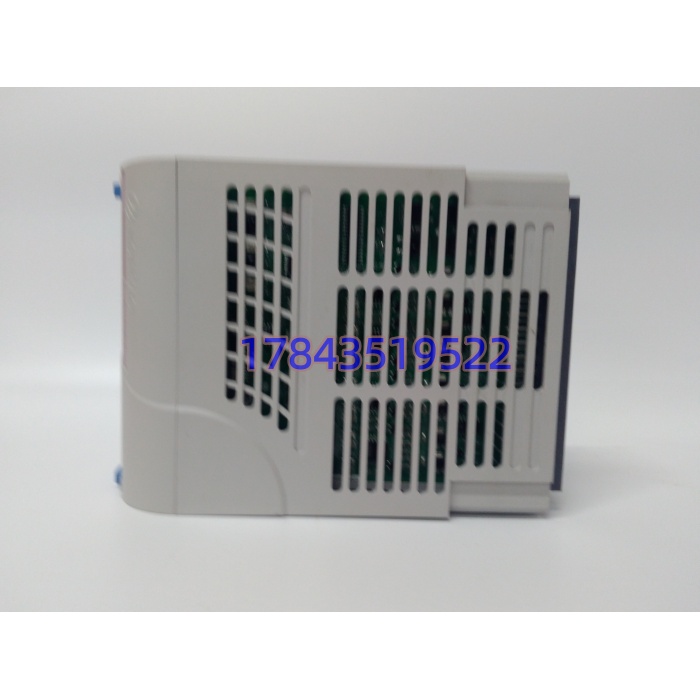

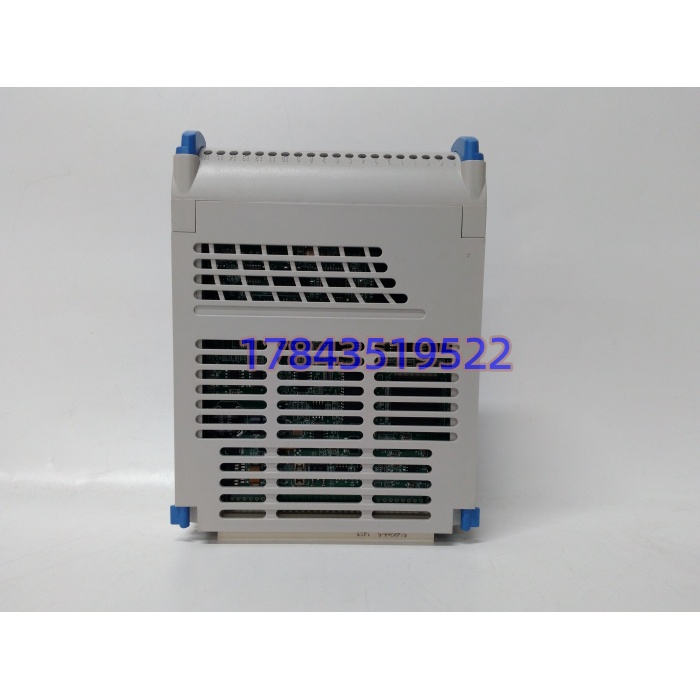

・型号：5X00062G01・品牌：Emerson（Westinghouse 西屋）・系列：Ovation DCS 控制系统
参数规格
| 参数项 | 参数值 |
|---|---|
| 通道配置 | 8 通道模拟输出，支持 HART 双向通讯 |
| 输出信号 | 4‑20mA，16 位 DAC 分辨率 |
| 负载能力 | 每通道最大负载 600Ω |
| 诊断功能 | 回路开路、短路检测，HART 设备状态读取上报 |
| 状态指示 | PWR 电源、COM 通讯、ERR 故障、通道 LED 指示灯 |
| 总线 | Ovation 私有 I/O 背板总线 |
| 功耗 | 约 7W |
| 工作温度 | -20℃ ~ +70℃，机柜 IP20 无凝露 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5%‑95% 无冷凝 |
| 故障高发器件 | 输出 DAC 芯片、HART 调制解调芯片、板载电解电容、背板金手指 |
| 生命周期 | 原厂停产，Last‑time‑buy 已截止，无全新原厂期货，仅拆机 / 翻新备件DCS Center |
| 静电要求 | 拆装必须佩戴防静电手环，卡件对静电敏感 |
产品介绍
5X00062G01 是 Ovation 系统 8 通道 HART 模拟输出卡件，专门用来控制带 HART 协议的智能调节阀定位器。除基础 4‑20mA 调节输出，还能叠加 HART 数字信号，在 DCS 侧直接读取阀门行程、报警、设备信息，不用手持 HART 手操器到现场。大量用于锅炉给水调门、烟气挡板、工艺调节阀控制回路。
坦白讲，现场很多故障来自现场回路短路、HART 总线干扰，不要一发现调节异常就直接换卡。卡件版本要和 Ovation 控制器固件匹配，不能直接拿普通非 HART AO 卡盲替换；普通 AO 底座也不能直接配这块 HART 卡，会丢失 HART 通讯能力。卡件本身不存储工程组态，参数全部保存在控制器内。该卡件普遍服役超过 12 年，电容老化会出现输出漂移、HART 通讯断断续续。
应用场景与行业案例
痛点切入：我在现场遇到过，调节阀回路接地，造成该卡单通道输出漂移，阀位波动；其余通道工作正常。故障属于偶发，干扰大时才显现，排查回路耗时长；机组大修窗口紧张，老系统无改造预算，需要储备同型号备件轮换。
典型场景：
- 火电机组 Ovation DCS：给水、减温水、烟气系统智能调节阀控制。
- 石化化工装置 DCS：HART 智能定位器调节回路。
- 垃圾焚烧、自备电厂：存量 Ovation 系统模拟调节 I/O 机柜。
- 油气处理装置：工艺流量、压力调节回路输出。
真实案例：某电厂 Ovation 系统，5X00062G01 其中 2 个通道输出值漂移，DCS 输出指令和现场阀位对不上，HART 通讯时断时续。排除现场阀门、电缆干扰后，确认卡件内部 HART 回路器件老化。采购经过联机测试的拆机 5X00062G01 备件，停电窗口防静电更换，确认配套 HART 端子底座，逐通道做 4‑20mA 输出校准、HART 设备通讯测试，全部调节回路恢复稳定。之后将该型号纳入关键备件清单。
