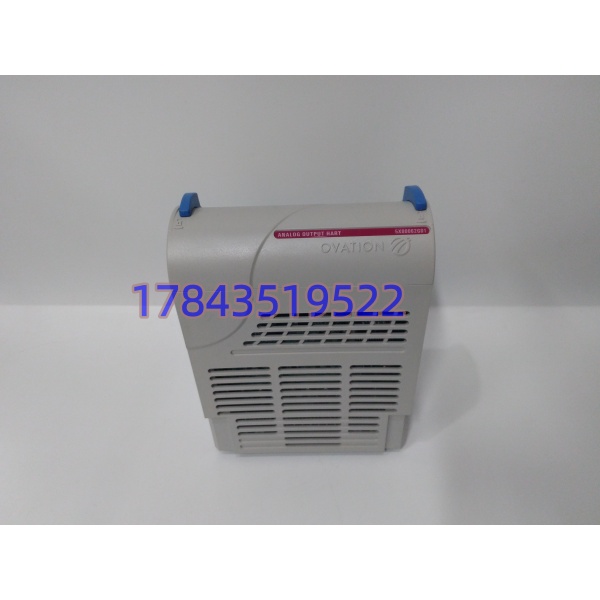

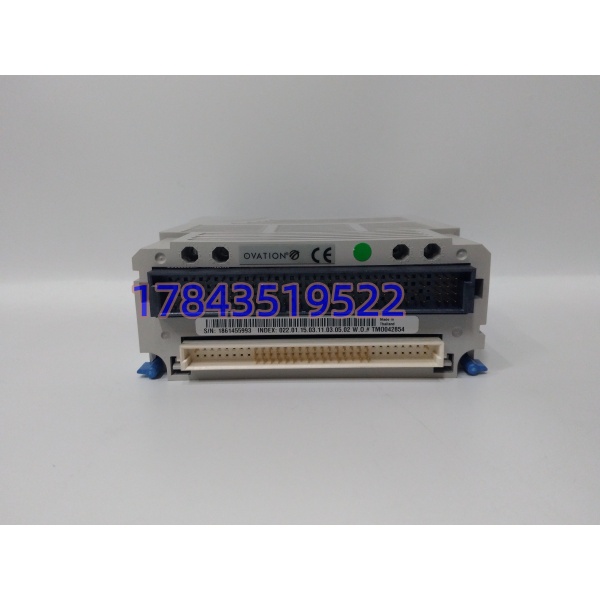

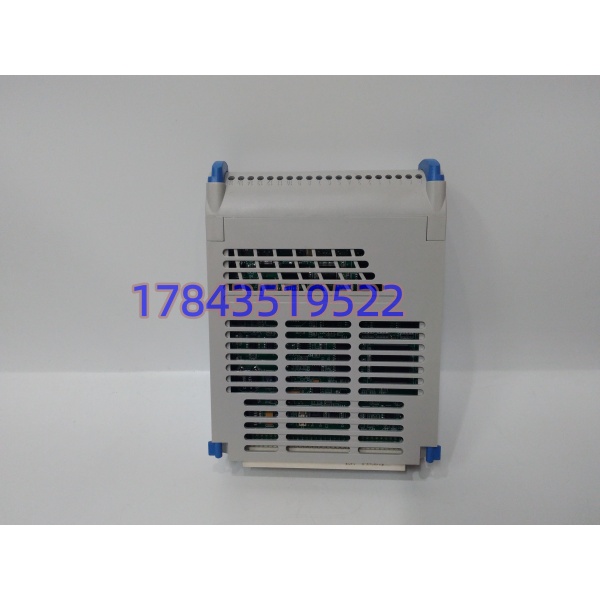

EMERSON 5X00062G01 | Emerson Ovation HART 模拟量输出模块

描述

关键技术规格

产品深度介绍

5X00062G01 是艾默生 Ovation 平台专用 HART 模拟量输出卡件，源自西屋自动化产品线。模块接收控制器下发的数字运算指令，转换成 4–20mA 模拟电流信号输出至现场执行设备，同时依托 HART 协议实现双向数字交互。

相比普通 AO 模块，该型号可在线读取智能定位器故障码、阀位反馈、设备参数，方便运维远程诊断。模块自带通道级故障监测，配合热插拔特性，能够在不中断整套系统运行的前提下完成备件更换，广泛用于火电、化工存量装置调节回路。

应用场景与行业案例

大量服役超过 15 年的 Ovation 装置普遍存在备件缺口，这类 AO 卡件负责锅炉、反应装置关键调节阀控制。一旦模块通道损坏，流量、压力调节回路失去自动控制手段，只能切就地手动操作，持续存在工艺超限风险，原厂订货周期普遍长达 6–10 周。

典型应用场景：

1. 火力发电行业 – 锅炉调节回路 送风挡板、给水调节阀、燃料气调节阀驱动，是燃烧优化系统核心输出卡件。
2. 石油化工 – 精馏塔、反应器自动调节 温控阀、液位调节阀控制，依托 HART 功能在线监测阀门故障状态。
3. 煤化工 / 燃气电厂 – 燃气调节系统 燃料控制阀精准输出，保障机组负荷稳定，满足环保排放控制要求。
4. 大型水处理 – 加药调节、曝气阀门控制

案例：某 330MW 自备电厂抢修 去年迎峰保供期间，锅炉给水调节回路对应的 5X00062G01 出现单通道漂移，给水流量波动持续超标。现场检修确认卡件硬件老化失效，咨询原厂备件交期 8 周。机组不能长期依靠人工监盘调节水位。 采购紧急调配现货卡件，完成上电信号测试后发出。现场工程师提前做好组态备份，停机窗口期完成模块更换、参数核对。调节阀投自动后工况恢复稳定，规避机组降负荷风险。后续该电厂批量储备同款 I/O 模块。

质量透明化检测流程

1. 入库验收检测 来源追溯：核对板卡序列号、原厂批次标签； 防伪识别：元器件布局、原厂焊点工艺查验，排查维修改装痕迹； 外观检查：电路板无腐蚀、无烧痕、金手指无氧化、电容无鼓包； 附件核对：配套底座、安装卡扣统一登记。
2. 上机功能测试 测试机架：Ovation 仿真 I/O 测试机架； 通电自检：确认上电指示灯状态，读取模块固件版本； 通道输出测试：依次对 8 个通道设定 4–20mA 分段数值，使用 Fluke 信号测试仪核验输出精度； 连续老化：24 小时通电运行，监测温升与输出稳定性。可提供测试照片、视频。
3. 电气参数测试 500V 摇表开展绝缘电阻测试，绝缘阻值大于 10 MΩ；核查输出回路无短路、过载保护功能正常。
4. 固件与配置记录 完整记录当前固件版本；拍摄模块拨码、跳线位置存档，便于现场对照。
5. 最终质检与包装 质检人员填写测试记录签字；模块装入防静电密封袋，气泡膜缓冲加固外箱；粘贴 QC 合格标签并标注检验日期。
