描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 通道数量 | 8 路模拟量输入 |
| 通信协议 | HART 7（兼容 HART 5/6） |
| 输入信号范围 | -20 mA ~ +20 mA |
| 供电电压 | 12 ~ 48 V DC（典型 24V DC） |
| 工作温度 | -40°C ~ +70°C |
| 功耗 | ≤1.5 W |
| 尺寸 (宽 × 高 × 深) | 100 mm × 90 mm × 40 mm |
| 重量 | 约 0.95 kg |
| 隔离特性 | 通道间隔离 |
| 诊断功能 | 支持开路 / 短路检测、HART 设备诊断 |
| 认证 | CE、UL、RoHS 合规 |

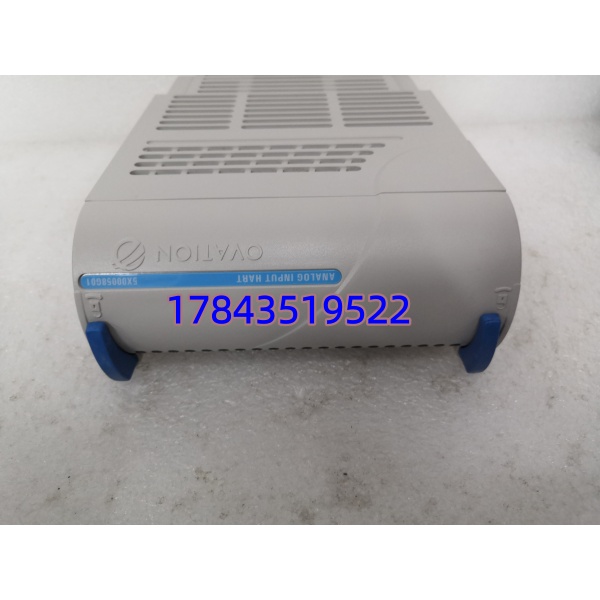

5X00058G01
产品深度介绍
5X00058G01 是艾默生（原西屋）专为 Ovation 分布式控制系统设计的 HART 模拟量输入模块，作为 DCS 系统与现场智能仪表的核心接口，广泛应用于流程工业的信号采集场景。该模块集成 HART 7 通信能力，在接收 4-20mA 模拟信号的同时，可与现场 HART 仪表进行双向数字通信，实现远程参数配置、故障诊断与数据读取，减少现场维护工作量。模块具备宽温运行、低功耗设计及完善的自诊断功能，可在高温、粉尘等恶劣工业环境中长期稳定运行，保障关键工艺参数的连续采集。

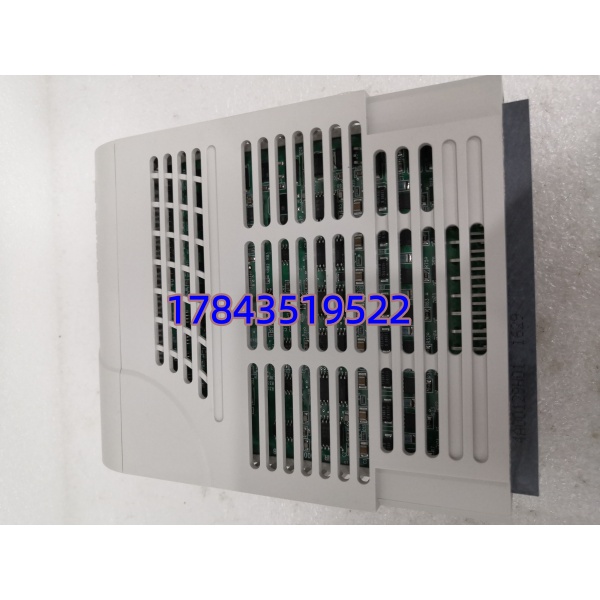

5X00058G01
应用场景与行业案例
工程痛点描述
流程工厂里，压力、温度、液位等关键工艺参数全靠现场仪表采集。普通模拟模块只能读 4-20mA 信号，没法跟智能仪表对话 —— 仪表故障、参数漂移，操作员在控制室毫无察觉，等发现问题往往已经影响生产。HART 仪表虽好，但老系统常缺专用接口卡，改造或备件更换时经常遇到兼容性与交期难题。
典型应用场景
- 电力行业 – 火电 / 燃气电站 DCS 系统用于锅炉汽包水位、主蒸汽压力、温度等关键参数采集。电站对数据可靠性要求极高，HART 通信可实时监测仪表状态，避免非计划停机。
- 石油化工 – 炼化装置过程控制适配精馏塔、反应釜的压力 / 液位 / 流量 HART 变送器，支持远程调校与故障诊断，减少防爆区人工巡检频次。
- 水处理 – 大型水厂 SCADA 系统采集加药系统 pH、浊度、余氯等 HART 仪表信号，支持仪表远程校准，降低运维成本。
- 冶金行业 – 高炉 / 加热炉自动化适配高温、强干扰环境下的 HART 温度 / 压力变送器，确保恶劣工况下信号稳定传输。
- 制药行业 – GMP 合规生产线用于无菌车间温湿度、洁净度 HART 传感器信号采集，数据可追溯，满足 FDA 审计要求。
真实案例
去年 10 月，山东某 300MW 火电厂 Ovation 系统的一块模拟量输入卡突发故障，汽包水位信号丢失，锅炉保护面临风险。值班工程师紧急排查，发现旧卡无 HART 功能，无法读取新换智能变送器的诊断数据。原厂备件交期 6 周，而锅炉不能长期单表运行。凌晨 2 点，采购联系我们，确认有 5X00058G01 全新原装现货。当天顺丰发出，48 小时内送达现场。工程师直接替换旧卡，模块自动识别 8 路 HART 变送器，下载配置后系统恢复正常。通过 HART 通信，还发现 2 台变送器参数漂移，远程调校后解决隐患。事后电厂电气主管说：“这次换卡不仅解决了故障，还靠 HART 提前发现仪表问题，算是意外收获。” 后来该厂批量采购 3 块 5X00058G01 作为关键备件。

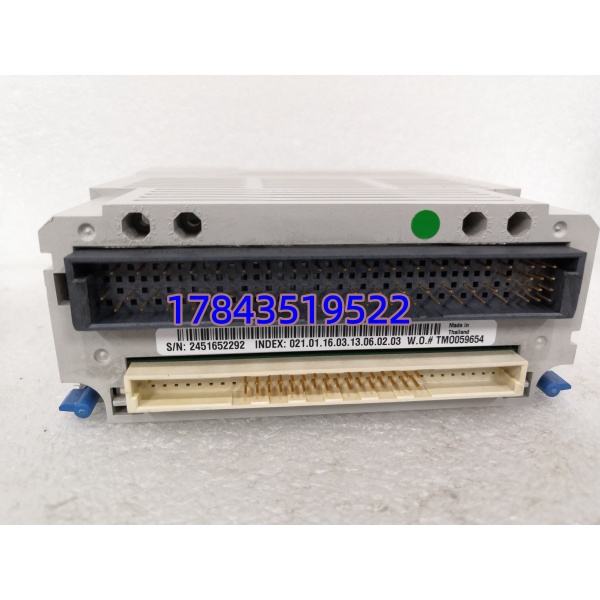

5X00058G01
