描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 5A26458G05 |
| 品牌 | Emerson（原西屋） |
| 系列 | Ovation DCS |
| 通道配置 | 8 路独立继电器输出 |
| 触点容量 | 5A / 264VAC（阻性负载） |
| 继电器类型 | Form X（KUEP 型） |
| 隔离电压 | 1500VDC（通道间） |
| 工作温度 | -40℃ ~ +70℃ |
| 供电 | 24VDC ±10%（系统侧） |
| 安装方式 | 标准 DIN 导轨 |
| 尺寸 | 448 mm × 176 mm × 89 mm |
| 重量 | 0.56 kg |
| 材质 | 铝合金底座 + 阻燃外壳 |

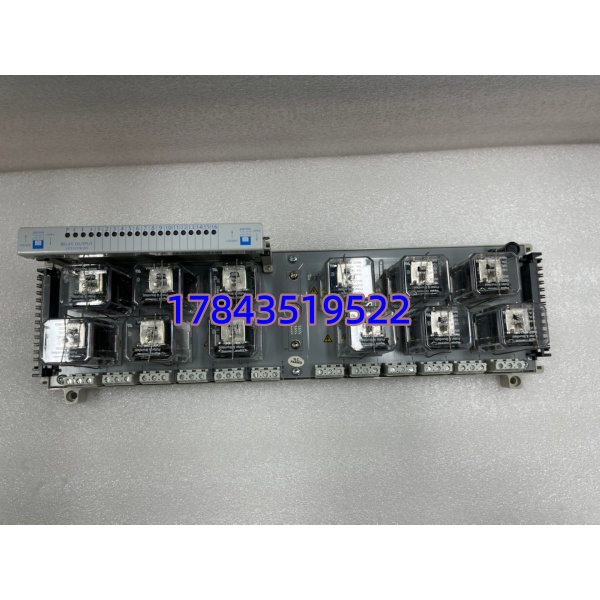

5A26458G05
产品深度介绍
Emerson 5A26458G05 是 Ovation DCS 系统专用继电器输出底座，集成 8 路独立 Form X 继电器，专为弱电控制强电场景设计。模块接收 DCS 控制器信号，通过继电器触点实现电机、泵、阀门等设备的开关控制，同时提供电气隔离，保护系统侧低压回路。
底座自带 12 个 KUEP 型继电器，支持热插拔更换，无需整体拆卸。通道间 1500VDC 隔离，有效抑制现场强电干扰。宽温与坚固结构适配电力、化工等恶劣工况，减少中间继电器柜，简化布线，降低故障点。

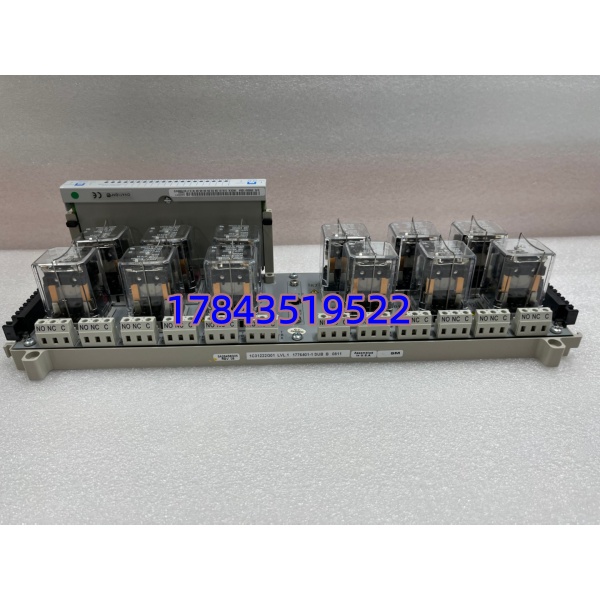

5A26458G05
应用场景与行业案例
工程痛点描述
流程工业里，DCS 弱电信号直接驱动大功率设备易烧卡件、干扰系统；传统中间继电器柜布线繁、故障多、占空间。尤其老厂改造，新旧设备混接，隔离与容量匹配常出问题，拖工期、增成本。
典型应用场景
- 电力行业 – 火电 / 核电辅机控制引风机、送风机、循环水泵启停控制。电厂辅机功率大，必须隔离，5A 触点直接驱动接触器，省中间继电器柜。
- 石油化工 – 泵与切断阀控制原料泵、成品泵、紧急切断阀开关控制。防爆区强电回路多，底座隔离防干扰，触点容量适配大多数执行器。
- 冶金行业 – 风机 / 水泵 / 电磁阀控制高炉冷却水泵、除尘风机、液压站电磁阀控制。环境粉尘大、振动强，导轨安装牢固，继电器寿命长，维护少。
- 水处理 – 曝气风机 / 加药泵控制污水处理厂曝气风机、回流泵、加药泵启停。现场潮湿，底座阻燃防潮，隔离保护 DCS 卡件，降低故障率。
- 油气行业 – 管道阀 / 压缩机控制输油管道截断阀、压缩机辅助设备开关控制。偏远站点维护难，模块稳定、寿命长，减少上门维护。
真实案例

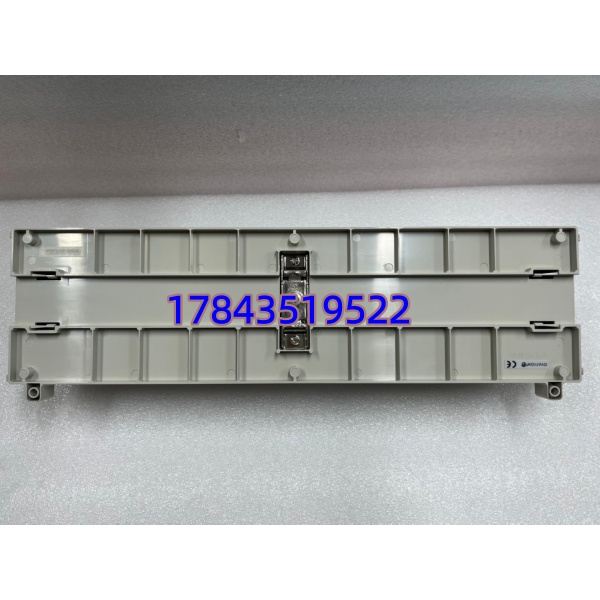

5A26458G05
案例：某大型电厂 DCS 改造去年下半年，华中某火电 300MW 机组 DCS 升级，原用大量中间继电器柜，布线乱、故障多，维护压力大。我们推荐 5A26458G05 继电器底座，每块 8 路输出，直接替换原中间继电器柜。20 块底座覆盖 160 个点，3 天到货，直接导轨安装，接线简单。投用后，系统干扰明显减少，卡件故障率降为零，现场整洁，维护量减半。项目提前 10 天完工，节省柜体与施工费约 20 万。电气主管说：“用 DCS 专用继电器底座，一步到位解决隔离与驱动问题，改造省心多了。”此后该电厂把 5A26458G05 纳入常备备件，用于其他机组改造与维护。
