描述
关键技术规格
| 参数项目 | 参数指标 |
|---|---|
| 通道配置 | 32 路触点输入，分为 4 组 ×8 通道 |
| 输入制式 | 湿型输入，模块向外输出 48 VDC 采样电压 |
| 工作电压区间 | 30 ~ 60 VDC，标称 48 VDC |
| 单通道典型电流 | 4 mA（触点闭合状态） |
| 隔离方式 | 通道独立光电隔离，场侧与逻辑侧 500 Vrms 隔离 |
| 信号响应 | ≤10 ms，软件支持可编程防抖滤波 |
| 状态指示 | 32 路通道指示灯 + 4 组通道故障指示灯 |
| 功耗 | 典型 1.1 W，最大 1.5 W |
| 工作环境温度 | 0 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +85 ℃ |
| 安装方式 | Ovation 标准 I/O 机架插槽式安装 |
| 配套底座 | 适配 1B30035H01 双槽终端底座 |
| 功能特性 | 支持带电热插拔、分组断线诊断 |
| 认证 | CE、UL 工业标准认证 |
产品深度介绍

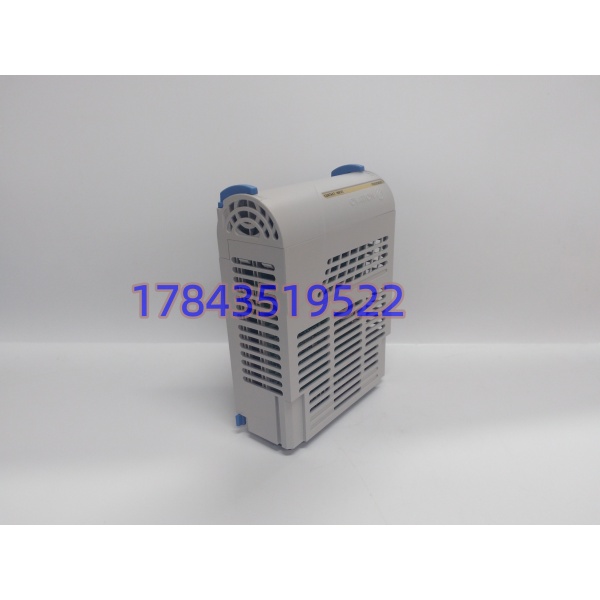

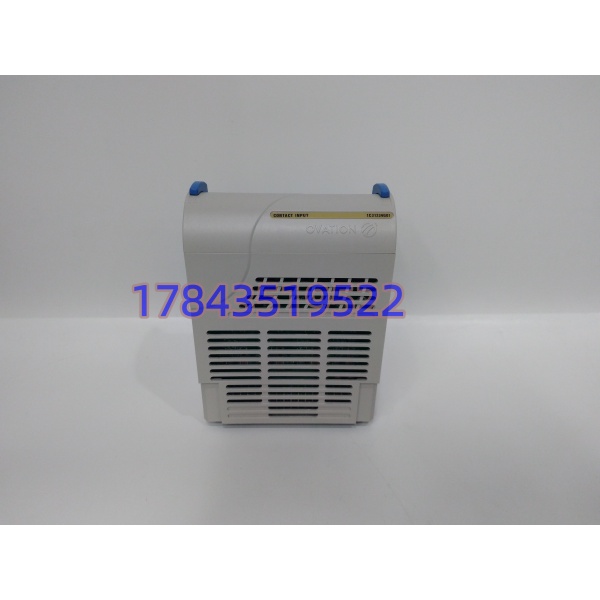

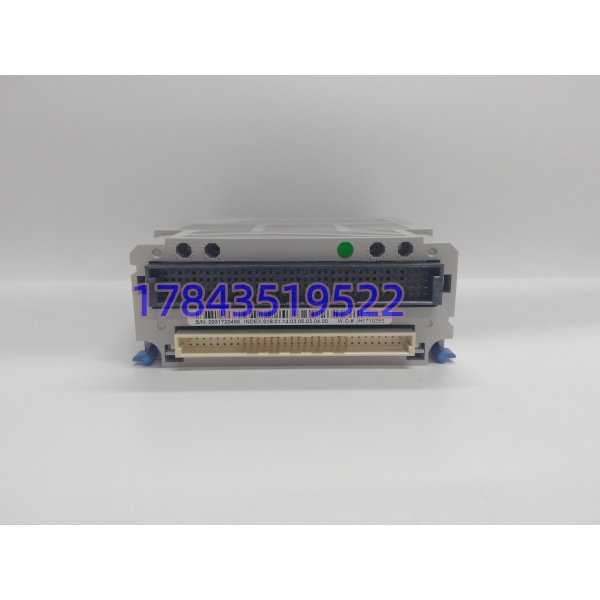

1C31234G01 源自西屋电气 Ovation 平台硬件体系，现归属 Emerson 产品线，是电厂 DCS 系统使用量很大的高密度 DI 采集卡件。模块专门对接继电器辅助触点、限位开关、阀门反馈等无源干式触点信号。
模块采用分组架构设计，内置通道断线诊断功能，便于运维快速定位现场线路故障。支持在线热插拔，机组正常运行期间可单独更换卡件，无需整路回路断电。32 通道高密度布局，可以减少机柜内 I/O 机架占用空间，方便老旧 DCS 机柜扩容与备件储备优化。
应用场景与行业案例
长期维护 Ovation 系统的工程师都清楚，DI 模块故障率虽然不高，但一旦故障，大量设备运行状态、联锁反馈信号全部丢失，联锁保护存在盲区。很多电厂只重视控制器备件，容易忽略这类基础采集卡件储备。
典型应用场景：
- 火力发电厂 – 锅炉、汽机辅控系统 引风机、一次风机、水泵运行反馈，阀门全开 / 全关位置触点采集，构成机组基础联锁信号。
- 燃气电站 – 脱硝、循环水控制系统 挡板位置开关、泵组故障报警信号采集，保障脱硝系统稳定运行。
- 石油炼化装置 – 压缩机组监控 机组辅助设备状态反馈、现场就地开关信号接入 DCS 监控。
- 水处理厂 – 大型泵站 SCADA 系统 格栅、加药泵、阀门限位开关状态采集。
案例：北方某 350MW 机组抢修 前年供暖季，一台锅炉侧 1C31234G01 模块通道批量闪断，多个引风机挡板反馈信号频繁跳变。运维排查确认卡件内部光电回路老化。原厂订货周期 7 周，供暖高峰不允许长期缺失挡板位置监视信号。 采购现货模块后，利用夜间低负荷窗口在线热插拔更换，全程不影响机组负荷，半小时内全部测点恢复稳定。事后该电厂把同型号 DI 模块纳入常备备件清单。
质量透明化检测流程
- 入库验收检测 来源追溯：核验原厂序列号与标签；外观检查壳体无变形、连接器针脚无弯曲氧化；确认卡扣、拉手完整无破损。
- 上机功能测试 测试平台：搭建完整 Ovation 测试机架，搭配 1B30035H01 底座。模块通电自检，逐通道模拟触点通断，校验指示灯状态与上位机信号一致性；连续 24 小时通电运行，监测温升。可提供测试照片、视频交付客户。
- 电气参数测试 使用 Fluke 万用表检测各组湿型输出电压；500V 摇表执行绝缘测试，绝缘阻值大于 10 MΩ。
- 固件信息核验 读取并记录模块固件版本，序列号拍照存档，同步记录模块硬件修订版本。
- 最终质检包装 质检员核验所有测试项，装入防静电袋，外层气泡膜防护，粘贴 QC 合格标签出货。
