描述
关键技术规格
| 参数项 | 标准参数值 |
|---|---|
| 驱动励磁信号 | 17 V AC 峰峰值，1 kHz LVDT 位移探头驱动 |
| 控制回路 | 单通道独立硬件闭环 PID 运算 |
| 信号隔离等级 | 通道与背板 1500 V DC 光电隔离 |
| 支持反馈元件 | LVDT 线性位移传感器、4–20mA 阀位反馈 |
| 输出驱动负载 | ±24.9 mA 伺服线圈驱动，适配单 / 双作用气动执行器 |
| 故障安全组态 | 保持阀位 / 全关 / 全开三种模式可选 |
| 总线通讯 | Ovation 冗余 I/O Drop 背板总线，毫秒级指令响应 |
| 供电来源 | 由 Ovation 专用 I/O 底座背板取 24 VDC |
| 典型整机功耗 | 14 W |
| 工作环境温度 | 0 ℃ ~ +60 ℃（控制柜内，非冷凝） |
| 防护等级 | IP20，仅限电控机柜内部安装 |
| 配套底座 | Ovation 标准 I/O 子模件底座，直插式金手指安装 |
| 同系列衍生型号 | 1C31194G01（1kHz 低压驱动）、1C31194G02（3kHz 高频驱动） |
| 整机 MTBF | ≥52,000 小时 |
产品深度介绍

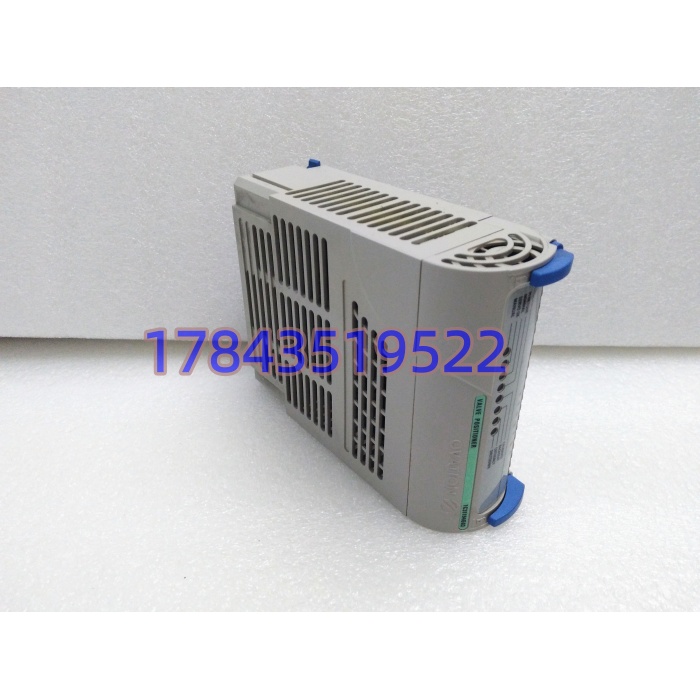

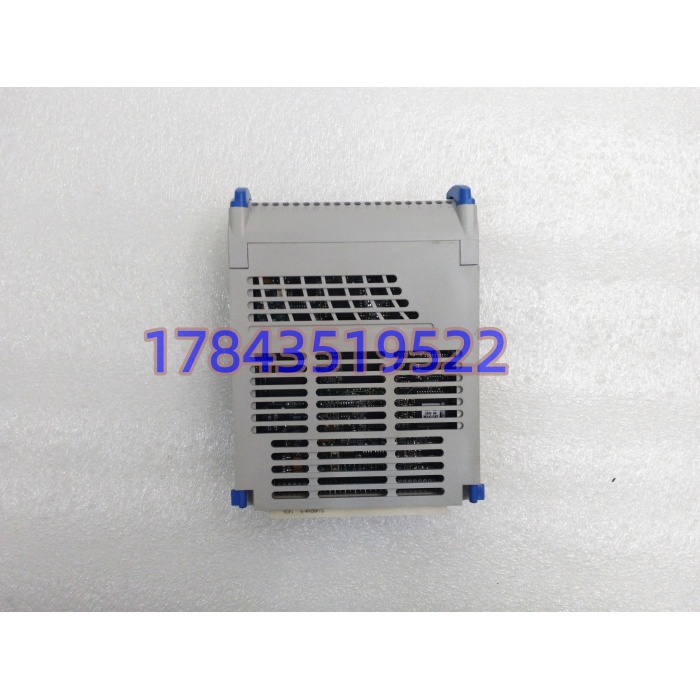

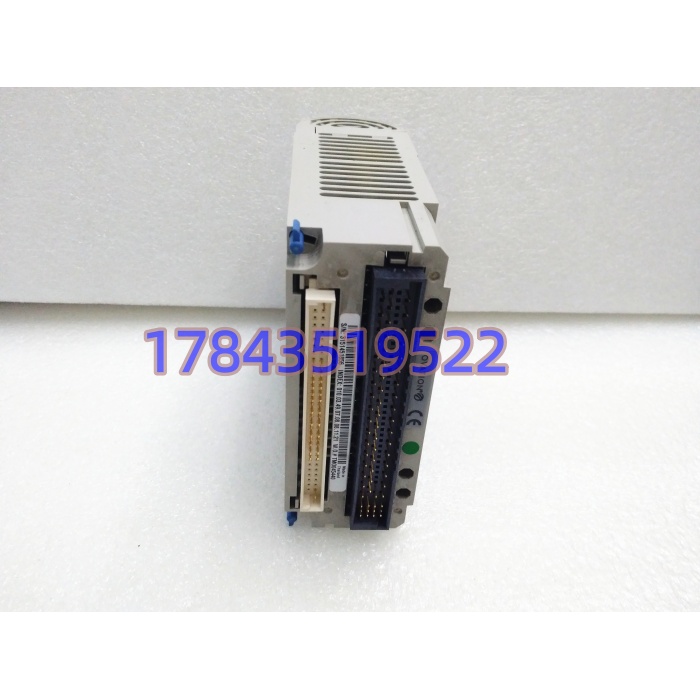

1C31194G03 是艾默生 Ovation DCS 配套专用阀门定位电子模块，前身为西屋原厂硬件，直插 Ovation I/O 机架底座，专为火电锅炉给水调门、汽机减温减压阀、脱硫流量调节阀设计。模块独立完成阀位闭环运算，采集 LVDT 位移信号对比控制器给定值，实时输出伺服驱动信号，构成完整阀位调节回路。
硬件集成独立 PID 运算电路，1kHz 高频励磁保障 LVDT 微小位移精准采集，1500V 通道隔离隔绝现场变频器、大功率电机带来的电磁干扰，避免阀位抖动、漂移。模块自带短路、反极性硬件保护，回路故障仅单路阀门失控，不影响整架 I/O 运行。目前该型号原厂已逐步减产，大量火电存量机组面临备件紧缺；更换无需改造机柜底座，仅核对底座插槽地址、匹配 LVDT 参数即可上机，大幅缩短机组检修停机时长，适配 24 小时连续发电工况。
常见问题解答
- 老哥，1C31194G03 模块能机架带电热插拔更换吗？答：完全不支持热插拔。模块无带电拔插保护电路，通电拔出会直接中断阀位闭环回路，给水调门、汽机调门瞬间失控，极易引发汽包水位超压、机组负荷波动联锁停机。更换必须切断整套 I/O 机架 24V 总电源，佩戴防静电手环，仅抓两侧蓝色拉手，严禁触碰背板金手指。之前电厂检修人员带电换板，汽包水位失控跳机，停机抢修 6 小时。
- 旧件是 1C31194G03，换新模块需要重新下组态吗？答：必须重新下载阀位控制组态与 LVDT 量程参数。模块本地不存储配置，断电后全部运算参数清空。拆卸旧模块前，在 Ovation Builder 软件导出回路 PID 参数、LVDT 行程标定值；新机上电前核对底座插槽地址，下载完成后执行一次阀位全程自整定，确认全程无漂移。
- 1C31194G01/G02/G03 三款型号能不能直接互换？答：外形底座完全通用，但励磁频率与电压不同，不能直接替换。G01 同 1kHz 低压驱动，适配短行程小型调节阀；G02 为 3kHz 高频，适配长行程高温阀；G03 标准 1kHz，电厂常规给水调门通用。混用会出现 LVDT 反馈失真，阀位反复震荡，采购务必核对现场 LVDT 规格。
- 怎么区分你们发的是全新原装，不是翻新维修卡？答：每块模块带原厂机身序列号、镭射防伪标、出厂合格证，入库用 Fluke 115C 万用表做绝缘、通断检测，搭建完整 Ovation I/O 测试机架 24 小时满载跑闭环控制，出库附带纸质完整检测报告。翻新维修件会提前标注成色，金手指磨损、板卡动焊绝不混充全新，支持远程视频通电查看全部状态指示灯。
- 固件 / 组态参数不匹配上机后会出现什么故障？答：轻则阀位反馈跳变、PID 输出持续震荡，重则模块 FAULT 故障红灯常亮，调节阀保持不动。早年热电厂技改，维护人员直接上机新版组态参数，原有 LVDT 量程未同步修改，给水调门全程无法自动调节，只能手动遥控，机组负荷无法稳定。采购前可提供旧模块组态参数，我们提前核对适配性。
- 现场高温、变频器干扰大，LVDT 布线有什么避坑要点？答：LVDT 信号线使用三芯屏蔽电缆，屏蔽层机柜端单端接地，禁止两端接地；线缆单独穿金属线槽，与动力电缆间距≥40 cm；线缆接头做好防尘密封，粉尘会造成励磁信号衰减、阀位零点漂移。很多现场混铺线缆，每班都要重新标定阀位，增加大量运维工作量。
- 质保多久？误接线烧毁是否保修，能远程协助调试吗？答：全新原装质保 12 个月，人为错接高压、静电击穿、带电拔插造成硬件损坏不在质保范围。发货前提供底座地址设置、LVDT 标定、自整定完整操作要点；上机出现阀位漂移、回路震荡、模块报错，可安排 Ovation 资深工程师远程线上排查参数与线路故障。
