描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 输入信号 | 4-20mA DC（标准控制信号） |
| 输出气源压力 | 3-15 psi（21-105 kPa） |
| 控制精度 | ±0.5% 满量程 |
| 重复性 | ±0.2% |
| 响应时间 | ＜100ms |
| 工作电源 | 24V DC，功耗＜4W |
| 工作温度 | -40°C ~ +70°C |
| 隔离电压 | 1500V DC（通道 – 背板） |
| 通信协议 | 支持 HART（可选） |
| 尺寸（宽 × 高 × 深） | 100mm × 150mm × 50mm |
| 安装方式 | Ovation 标准机架安装 |

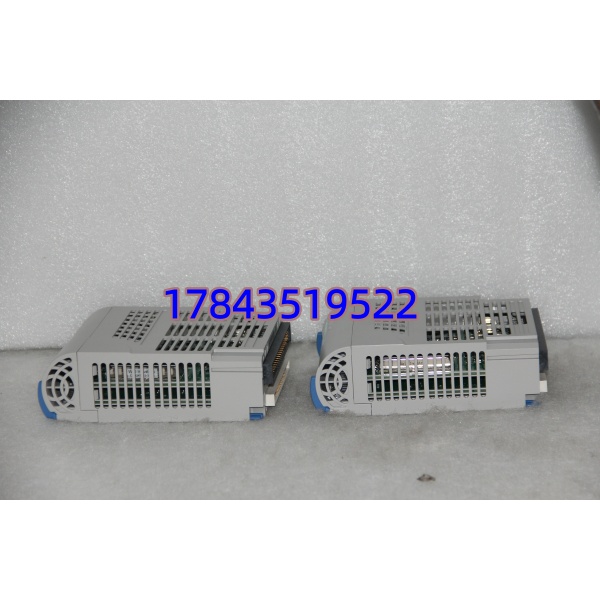

1C31194G03
产品深度介绍
1C31194G03 是 Emerson Ovation DCS 系统的智能阀门定位器模块，核心用于调节阀的闭环精准控制。模块接收 DCS 下发的 4-20mA 信号，转换为稳定气动输出，驱动 Fisher 等执行器，并实时反馈阀位信号，形成闭环控制回路。
作为 Ovation 系统的专用 I/O 卡件，它支持带电热插拔与HART 通信，可在线配置参数与诊断阀门故障。模块自带阀位超限报警、气源压力监测功能，适合连续流程工业的关键调节回路。

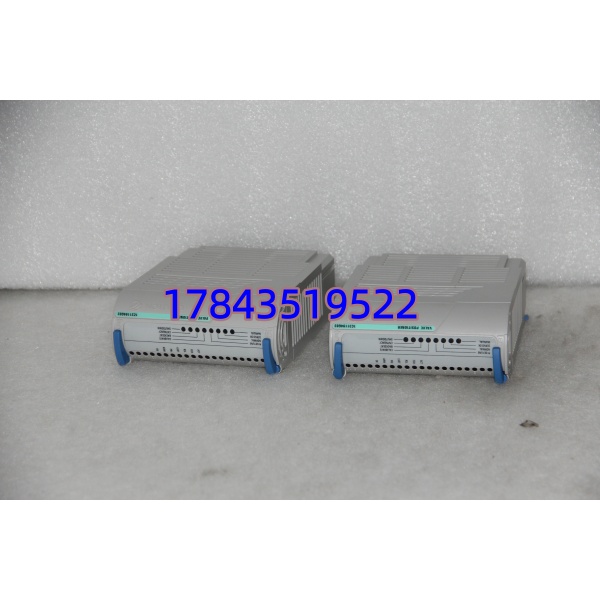

1C31194G03
应用场景与行业案例
工程痛点
流程工业中，流量、温度、压力调节依赖调节阀。传统定位器易漂移、滞后，导致控制精度差、能耗高，甚至触发工艺波动。
典型应用场景
- 电力行业 – 火电 / 核电锅炉给水阀、过热蒸汽温度调节阀控制。这类回路要求无扰切换、高精度调节，直接影响机组效率与安全。
- 石油化工 – 反应 / 精馏装置聚合釜进料阀、精馏塔回流阀、加热炉燃料气阀控制。阀门动作精准度直接影响产品纯度与收率。
- 冶金行业 – 加热炉 / 轧机燃气加热炉温度调节阀、冷却水流量阀控制。恶劣环境下需稳定气动输出与阀位反馈。
- 水处理 – 污水 / 净水系统加药阀、曝气风量调节阀控制。需长期稳定运行，减少维护频次。
真实案例
去年 9 月，某 400MW 化工厂 Ovation 系统的 1C31194G03 模块故障，锅炉主蒸汽温度失控，面临降负荷风险。原厂调货需 5 周，我们提供现货并 24 小时内送达，工程师连夜更换，4 小时内恢复自动控制。事后该厂采购 3 块作为备用，避免非计划降负荷损失。

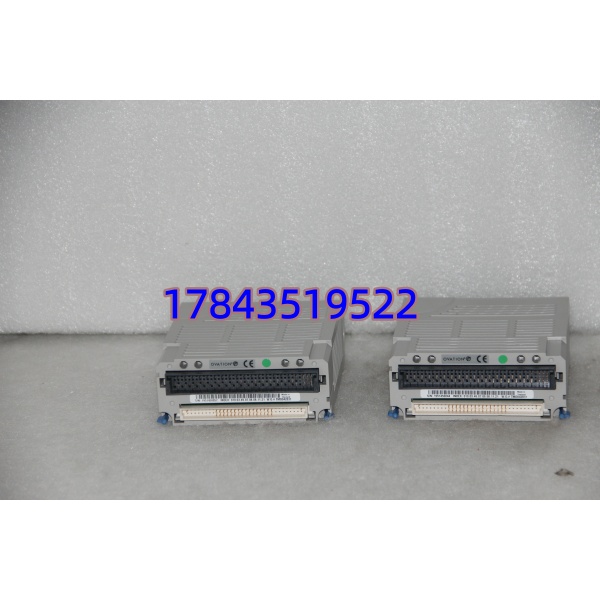

1C31194G03
入库质检与出厂测试
- 入库验收检测
- 来源追溯：核对原厂装箱单与序列号
- 防伪识别：Emerson 官网序列号查询
- 外观检查：无腐蚀、无划痕、气路接口无磨损
- 附件核对：原厂说明书、合格证
- 上机功能测试
- 测试环境：Ovation OCR110 控制器机架 + 标准气动执行器
- 测试内容：通电自检、4-20mA 信号校准、阀位闭环控制、24 小时老化测试
- 测试记录：生成含阀位曲线与精度数据的测试报告
- 电气 / 气路测试
- 绝缘电阻：500V 摇表测试，＞10MΩ
- 气路密封性：15psi 保压 5 分钟，压降＜0.1psi
- 功耗测试：满载＜4W
- 固件 / 通信验证
- 读取固件版本（常见 Rev 02/03）
- HART 通信读写测试（如支持）
- 最终包装
- 防静电袋密封，贴 QC 合格标签
- 气泡膜 + 硬纸箱包装，附测试报告
技术避坑指南
- 固件版本不匹配
- 问题：新模块 Rev 03 与旧系统 Rev 01 不兼容，导致阀位反馈异常
- 避坑：更换前读取原模块固件版本，采购时明确要求同版本或兼容版本
- 案例：某电厂工程师直接换高版本模块，系统报警 “Feedback Mismatch”，折腾 2 天才解决
- 气路安装错误
- 问题：气源接口接反或过滤器堵塞，无气动输出
- 避坑：安装前吹扫气源管路，核对接口标识（IN/OUT），定期更换过滤器
- 阀位反馈校准偏差
- 问题：反馈电位器漂移，阀位显示与实际开度偏差超 5%
- 避坑：更换后执行 4-20mA 全量程校准，记录零点与量程值
- 静电防护不到位
- 问题：冬季干燥环境，未戴手环操作，模块 HART 芯片击穿
- 避坑：操作时必须佩戴防静电手环，在防静电垫上插拔模块
