Emerson 1C31192G01 | 隔离型 DO 卡件 继电器触点输出 DCS 系统

描述

关键技术规格

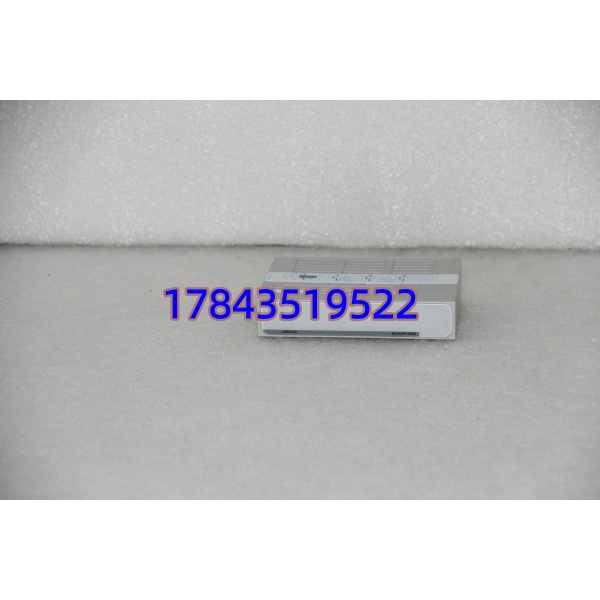

1C31192G01.

产品深度介绍

Emerson 1C31192G01 是艾默生 Ovation DCS 系统专用的 16 通道继电器输出模块，属于系统核心 I/O 卡件，用于将 DCS 控制器的数字逻辑信号转换为继电器触点信号，驱动阀门、接触器、电机等现场执行机构。该模块继承原西屋电气的工业级设计，现归属艾默生旗下，广泛应用于火电、核电、石化等大型流程工业。

作为高可靠性的隔离型 DO 模块，1C31192G01 每 4 路通道共享一个公共端，通道间及通道与系统间均采用高压隔离设计，有效防止现场干扰窜入控制系统。每路继电器支持 10A 大负载，具备过载、短路保护及触点状态反馈功能，可实现控制指令与实际动作的闭环校验，相比普通固态输出模块，在带载能力、抗干扰性和故障安全性上优势显著，适合长期稳定的工业现场控制。

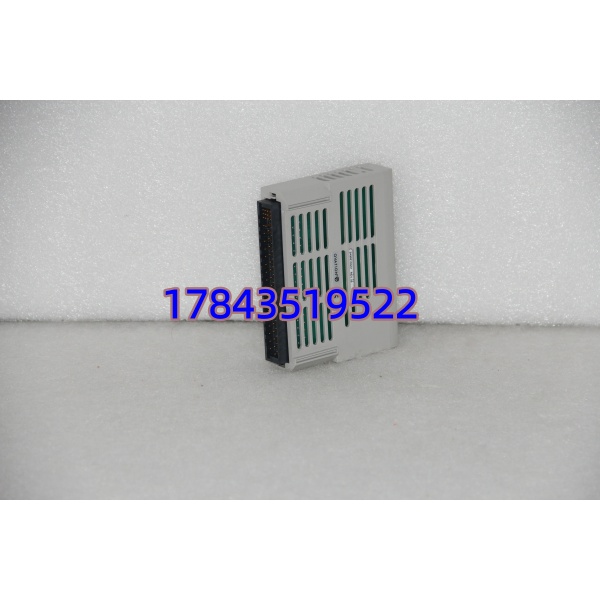

1C31192G01.

应用场景与行业案例

工程痛点描述

在火电、石化等连续生产行业，大量阀门、泵、电机等设备需 DCS 系统远程启停控制，现场负载电压高、电流大、电磁干扰强，普通输出模块易烧毁或误动作，导致设备失控、工艺中断，甚至引发安全事故。去年春季，华东某化工厂因普通 DO 模块触点粘连，导致反应釜进料阀无法关闭，物料过量溢出，造成生产线紧急停产，损失超百万元。

典型应用场景

1. 电力行业 – 火电 / 核电 DCS 系统用于锅炉给水阀、送风机、引风机等辅机设备的启停控制，继电器隔离可有效抵御强电干扰，大负载能力直接驱动电机接触器，无需额外中间继电器。
2. 石油化工 – 反应釜 / 精馏塔控制控制进料阀、出料阀、蒸汽阀等开关阀的开闭，触点状态反馈确保阀门动作到位，避免因阀门卡涩导致工艺失控。
3. 冶金行业 – 高炉 / 轧线设备控制驱动高炉冷却水泵、轧钢机液压阀等设备，适应高温、粉尘、强电磁干扰环境，保障设备稳定启停。
4. 水处理 – 污水 / 净水厂系统控制曝气风机、加药泵、排污阀等设备，过载保护功能可防止设备堵转烧毁，降低现场维护成本。
5. 制药行业 – 公用工程控制用于空调机组、循环水泵等设备的启停控制，隔离设计避免设备干扰影响 DCS 系统稳定性，保障洁净车间环境稳定。

真实案例

案例：某 300MW 火电厂 Ovation 系统模块更换去年 6 月，华中某 300MW 火电厂 Ovation DCS 系统中，一块 1C31192G01 继电器输出模块因长期带载老化，部分通道触点接触不良，导致锅炉排粉风机偶尔无法启动，影响机组负荷稳定。若不及时更换，可能因风机故障引发锅炉灭火，非计划停机损失预估每小时超 60 万元。

原厂订货周期需 4 周，而机组计划检修窗口仅 3 天。采购经理联系我们，确认有全新原装现货。我们完成入库复检、上机测试（Ovation 机架通讯测试、继电器动作测试、24 小时老化测试）后，次日送达现场。

检修期间，工程师更换模块并下载配置，所有通道动作正常，触点反馈无误。机组重启后，排粉风机启停稳定，系统运行正常。电厂设备主管表示：“关键备件现货供应，为检修争取了宝贵时间，避免了非计划停机风险。” 目前该电厂已采购 2 块 1C31192G01 作为备用件。

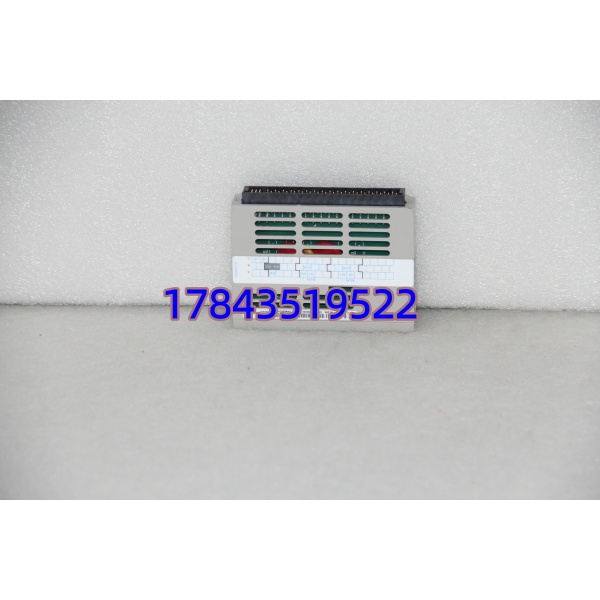

1C31192G01.

质量透明化 SOP

1. 入库验收检测

• 来源追溯: 核验原厂装箱单、海关报关单，确认产品来源正规
• 防伪识别: 序列号官网查询，检查防伪标签完整性
• 外观检查: 无腐蚀、无划痕、无维修痕迹、触点无烧蚀
• 附件核对: 配套说明书、保修卡、出厂合格证齐全

2. 上机功能测试（Live Test）

• 测试环境: 采用 Ovation 原厂测试机架，搭载仿真系统
• 测试内容:
  • 通电自检：LED 指示灯状态正常，无异常报警
  • 通讯测试：与 Ovation 控制器通讯握手正常，无通讯异常
  • 继电器动作测试：16 通道逐一触发，触点吸合 / 断开正常，无卡滞
  • 负载测试：每通道接 5A 负载，连续动作 24 小时，触点无过热
• 测试记录: 生成完整测试报告，可提供测试视频 / 照片

3. 电气参数测试

• 绝缘电阻测试: 500V 摇表检测，绝缘电阻＞100MΩ
• 隔离耐压测试: 通道间 1000VAC、通道至系统 2000VAC 各 1 分钟，无击穿
• 触点接触电阻: ＜50mΩ，确保导通可靠

4. 固件 / 程序验证

• 固件版本读取并记录: 确认固件版本适配 Ovation 系统
• 配置文件备份: 模块配置参数备份存档，便于现场快速配置

5. 最终质检与包装

• 质检员签字确认，张贴 QC Passed 合格标签（含日期）
• 防静电袋密封，气泡膜包裹，原厂纸箱包装
• 附带产品合格证、质保卡、测试报告复印件

技术避坑指南

1. 负载容量超限

• 问题: 单通道负载电流超过 10A，导致继电器触点烧蚀、粘连，模块报废
• 避坑:
  • 严格核算每通道负载电流，预留 20% 余量，不超 10A 额定值
  • 感性负载（电机、接触器）两端并联续流二极管，抑制反向电动势
  • 多通道同时带载时，控制总功耗，避免模块过热
• 真实案例: 某电厂工程师用单通道直接驱动 15A 电机接触器，运行 1 周后触点粘连，模块烧毁，导致引风机无法停机，险些引发设备事故。

2. 隔离与接地错误

• 问题: 现场侧与系统侧接地混乱，或屏蔽层接地错误，导致干扰窜入系统，模块误动作
• 避坑:
  • 模块系统侧接地与现场侧接地严格分离，避免地电位差形成环流
  • 现场线缆屏蔽层单端接地（现场侧接地，模块侧悬空）
  • 高电压负载线缆与信号线缆分开敷设，间距≥50cm
• 口吻: 接地问题是 DCS 系统干扰的重灾区，很多误动作故障查来查去，最后发现是接地乱了。

3. 继电器触点氧化

• 问题: 模块长期闲置或在潮湿环境下存放，继电器触点氧化，接触电阻增大，导致负载无法正常驱动
• 避坑:
  • 备用模块存放于干燥、通风环境，湿度控制在 40%-60%
  • 长期闲置的模块，上机前先进行多次通断动作，打磨触点氧化层
  • 潮湿环境现场，定期对模块进行除尘、防潮维护
• 警示: 触点氧化初期不易察觉，会导致设备时动时不动，排查困难，影响生产稳定性。

4. 固件版本不兼容

• 问题: 新模块固件版本与现有 Ovation 系统不匹配，导致通讯异常、通道无法控制
• 避坑:
  • 替换前通过 DCS 软件读取原模块固件版本，记录型号与版本号
  • 采购时明确要求固件版本适配现有系统，避免版本差异过大
  • 版本不匹配时，联系供应商刷新固件至对应版本
• 数据: Ovation 系统不同版本对 I/O 模块固件有明确要求，如 Ovation 5.0 系统需搭配固件 V2.5 及以上版本的 1C31192G01 模块。

5. 静电防护（ESD）

• 问题: 干燥环境下未做防静电措施，静电击穿模块内部驱动芯片，导致通道失效
• 避坑:
  • 操作前佩戴防静电手环并可靠接地，在防静电垫上操作
  • 冬季环境湿度低于 40% 时，增加加湿器，减少静电产生
  • 搬运模块时，避免直接接触电路板元器件，拿取模块外壳
• 恐吓: 我见过新模块上机前没做防静电保护，通电后直接坏了 8 个通道，两万多的模块直接报废，耽误了整个检修进度。
