描述
键技术规格
| 参数项 | 详细参数 |
|---|---|
| 主型号 | 1C31179G02 MAU CH2 通讯卡 |
| 适配系统 | Emerson Ovation 火电、水电、水处理 DCS 平台 |
| 通讯架构 | 双路冗余 MAU 总线，主备链路无扰切换 |
| 传输介质 | 屏蔽双绞线、多模光纤两种布线方案 |
| 最大传输距离 | 双绞线≤1000 m；多模光纤≤2 km |
| 供电规格 | Ovation 机架背板 24 V DC，工作区间 20.4–28.8 V，整机功耗≤6 W |
| 诊断能力 | 每路通道独立 LED 指示灯，识别断线、衰减、短路、同步失配故障 |
| 隔离等级 | 通讯回路与背板 2500 VAC 电气隔离，抑制地环路干扰 |
| 工作温区 | -10 ℃ ~ +60 ℃；存储温度 – 40 ℃ ~ +85 ℃ |
| 防护工艺 | PCB 整机三防涂层，耐受电厂粉尘、水汽、变频器强电磁环境 |
| 安装形式 | Ovation 标准单槽机架卡装，配套标准 I/O 底座 |
| 配套卡件 | 1C31181G01 远程从站通讯卡、各类 AI/DI/AO/DO 现场采集模块 |
| 冗余特性 | 双链路独立运行，单通道故障不中断整套远程点位通讯 |
产品深度介绍

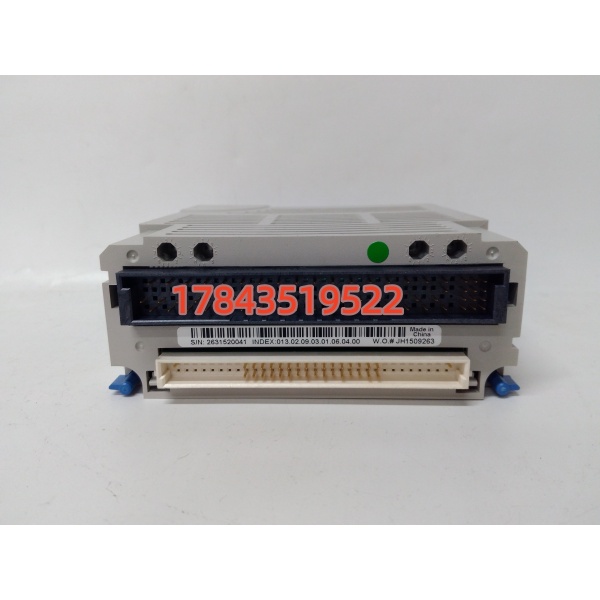

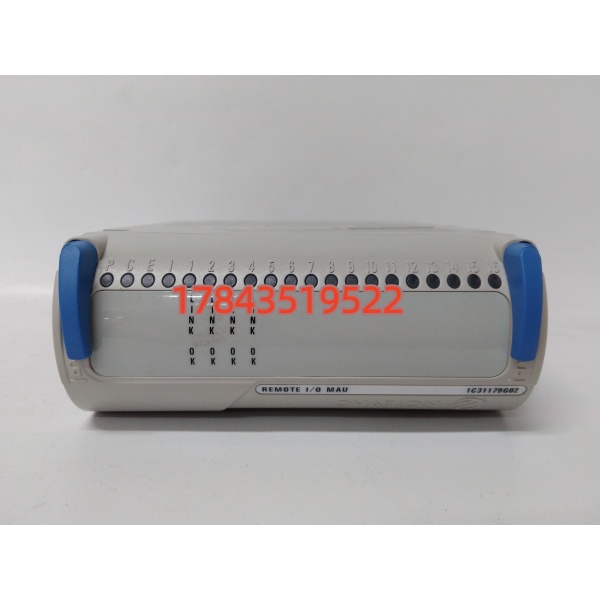

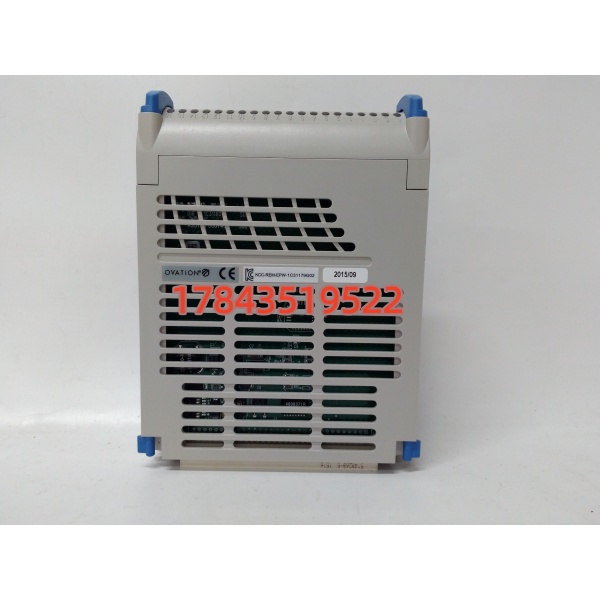

Emerson 1C31179G02 是 Ovation DCS 系统专用 MAU 远程通讯主卡，作为本地主控机柜与现场远程 I/O 机柜的数据中转桥梁使用。模块搭载两路独立冗余通讯通道，支持双绞线、光纤两种远距离布线方案，可将锅炉、汽机、辅机车间分散布置的远程 I/O 点位数据高速同步上传至中央控制器，同时下发调节、联锁输出指令。单链路出现断线、信号衰减故障时，系统自动切换备用通道，远程工艺点位不会出现数据丢失、联锁误动作。板卡内置完整通道诊断电路，面板指示灯可快速定位通讯故障点位；电气隔离设计有效隔绝现场大功率电机、变频器带来的电磁干扰，保证长距离传输数据稳定无漂移。整机采用电力行业专用元器件与三防涂层，是存量火电厂、水电站、污水处理厂 Ovation 系统扩容、抢修替换的核心通讯备件。
技术避坑指南
1. 双路通讯线缆通道接反，远程机柜全部离线
问题：新机未拍摄旧模块两路 MAU 通道接线，主备链路线缆颠倒，控制器无法识别远程 I/O，全部工艺点位失联。
避坑要点：拆卸前高清拍摄两路通道线缆对应接口，复原一条核对一条，全部接线完成后再上电。
真实案例：某水电厂更换 1C31179G02，主备通道线缆互换，全厂闸门远程控制离线 4 小时，调整接线后恢复通讯。
2. 无防静电操作击穿通讯收发芯片，单通道永久失效
问题：干燥秋冬不带防静电手环拆装模块，人体静电击穿板载通讯驱动芯片，对应通道持续报断线故障，冗余切换功能失效。
避坑要点：全程佩戴防静电手环，工作台铺设防静电垫，拆装前触摸 DCS 机柜金属外壳释放静电。
实例：电厂检修人员徒手插拔通讯卡，一路 MAU 通道芯片烧毁，整套模块返厂维修耽误机组巡检。
3. 通讯屏蔽线缆两端接地，地环路造成数据随机跳变
问题：MAU 屏蔽通讯线缆主控机柜、远程机柜两侧同时接地，电势差引入低频干扰，模拟量数值持续漂移，系统频繁弹出通讯诊断告警。避
坑要点：MAU 屏蔽线缆仅主控机柜侧单端接地，远端 I/O 机柜屏蔽层悬空不接大地。
4. 混用从站卡 1C31181G01 充当主站，整机通讯完全瘫痪
问题：误将远程从站卡装入主控机柜插槽，总线收发逻辑相反，控制器无法建立远程链路。
避坑要点：1C31179G02 仅限本地主控机柜使用，1C31181G01 仅用于远端 I/O 机柜，二者不可互换插槽。
5. 未旁路远程联锁点位直接上电，阀门、挡板误动作
问题：模块更换完成直接送电，未提前在 Ovation 软件旁路远程联锁回路，通讯瞬时波动造成现场执行器误开关，触发工艺报警。
避坑要点：上电前旁路全部远程关联联锁点位，两路通道通讯稳定、点位数值校验无误后再解除旁路投运。
