Emerson 1C31169G02 | Ovation 串行链路控制器 RS485 通讯模块

描述

产品深度介绍

Emerson 1C31169G02 是 Ovation DCS 系统的串行链路控制器个性模块，与电子模块 1C31166G01 配合使用，提供隔离型 RS-485/RS-422 串行通讯接口。作为系统通讯扩展核心，它实现 Ovation 控制器与串口设备（如仪表、变频器、第三方 PLC）的数据双向传输，支持 Modbus RTU 等协议。

采用工业级隔离设计，抗干扰能力强，适配电厂、冶金、化工等强电磁干扰环境。模块支持长距离通讯（RS-485 最远 1200 米），波特率可调，即插即用，可快速扩展 Ovation 系统的串口通讯能力，是老旧系统改造与设备扩容的常用备件。

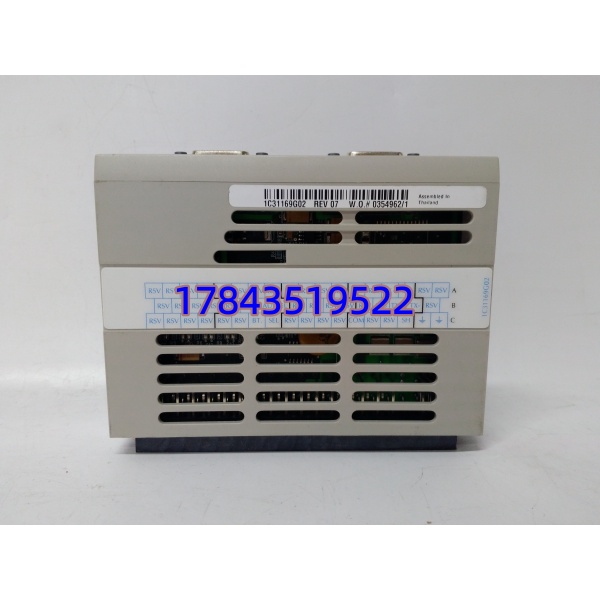

艾默生1C31169G02

关键技术规格

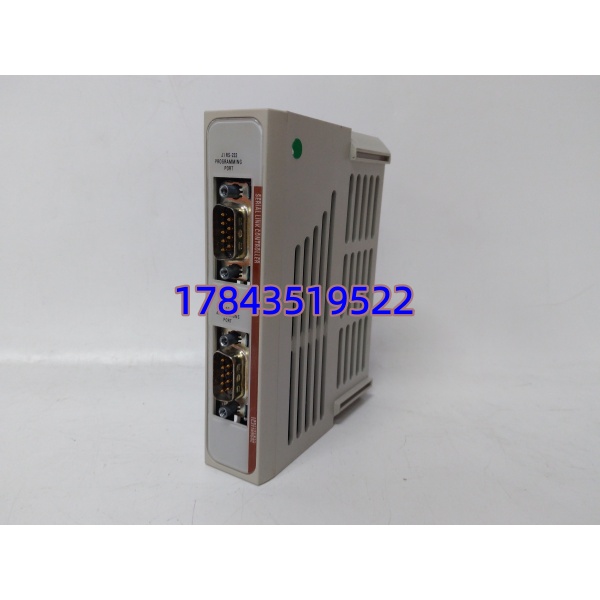

艾默生1C31169G02

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

1. 通知运维人员停机计划，切断 Ovation 机架总电源，等待电容放电 5 分钟。
2. 佩戴防静电手环，准备十字螺丝刀、万用表、串口调试工具、标签纸。
3. 拍照记录旧模块的串口接线、拨码开关位置、机架插槽号。
4. 备份 Ovation 控制器程序与通讯配置参数。

阶段二：拆卸旧模块（15 分钟）

1. 松开模块面板固定螺丝，轻轻抽出模块，避免拉扯背板连接器。
2. 断开串口接线（标记 T/R+、T/R-、GND），移除旧模块。
3. 检查背板插槽针脚是否弯曲、氧化，用无水酒精擦拭干净。
4. 核对旧模块型号为 1C31169G02，确认与新模块一致。

阶段三：安装新模块（15 分钟）

1. 静电防护后取出全新模块，核对型号1C31169G02，检查外观无划痕、无烧蚀。
2. 复刻原模块拨码开关设置（串口地址、波特率、终端电阻）。
3. 将模块对准插槽，平稳推入，锁紧面板固定螺丝，确保贴合无松动。
4. 对照照片恢复串口接线：T/R+ → A 线、T/R- → B 线、GND → 屏蔽地。
5. 检查接线无误，无工具遗留机架内。

阶段四：上电配置与测试（25 分钟）

1. 送上机架电源，观察模块指示灯：电源灯常亮、通讯灯闪烁为正常。
2. 登录 Ovation 编程软件，扫描硬件，识别新模块并分配 I/O 地址。
3. 配置串口参数：波特率、数据位、校验位、停止位，与第三方设备一致。
4. 下载配置参数，重启控制器，建立通讯连接。
5. 串口通讯测试：发送 / 接收数据，验证数据传输稳定无丢包。
6. 连续运行 30 分钟，无报警、无异常温升即可投入正常生产。

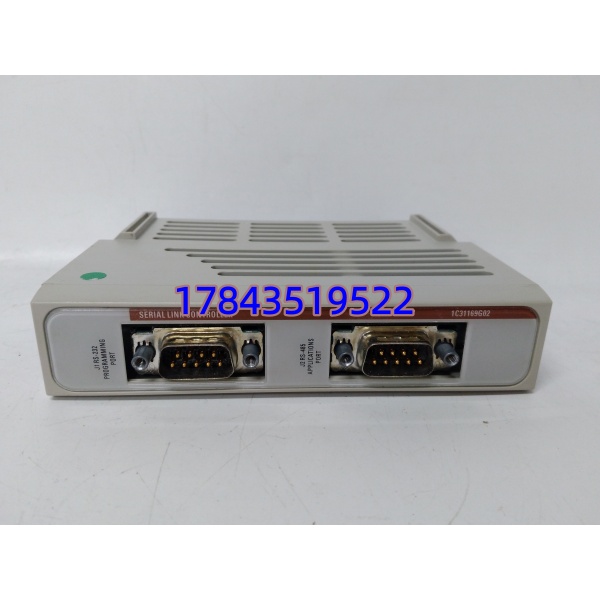

艾默生1C31169G02

常见问题解答（FAQ）

Q1：1C31169G02 与 1C31169G01 有什么区别？A：两者均为 Ovation 链路控制器个性模块，核心差异在接口：

• 1C31169G01：提供RS-232接口（短距离，最长 10 米）
• 1C31169G02：提供RS-485/RS-422接口（长距离，抗干扰强）需根据现场通讯距离与设备接口类型选择，均需配对 1C31166G01 电子模块使用。

Q2：更换模块后需要重新配置通讯参数吗？A：同型号直接替换时，只需复刻原模块拨码设置，下载原有配置参数即可，无需重新编程；若拨码或参数差异较大，需重新配置串口参数并下载。

Q3：串口通讯不稳定、数据丢包严重怎么解决？A：优先排查 4 点：

1. 接线错误：A/B 线接反、屏蔽地未接或接地不良
2. 终端电阻：总线两端需各接 1 个 120Ω 终端电阻，中间节点关闭
3. 波特率不匹配：模块与第三方设备波特率、校验位需完全一致
4. 电磁干扰：通讯线远离强电电缆，采用屏蔽双绞线，单端接地

Q4：这款模块支持 Modbus RTU 通讯吗？A：支持。通过 Ovation 控制器配置 Modbus RTU 协议，可实现与支持该协议的串口设备（如变频器、仪表、PLC）通讯，需在软件中配置从站地址、功能码等参数。

Q5：货品品质和售后如何保障？A：货品为全新原装现货，出厂资料（合格证、说明书、序列号）齐全。全程防静电加固包装，统一提供12 个月质保，非人为电气损坏可享受售后保修服务，支持远程技术指导与故障排查。
