Emerson 1C31166G02 原装模块 | Ovation DCS 备件

描述

关键技术规格

产品深度介绍

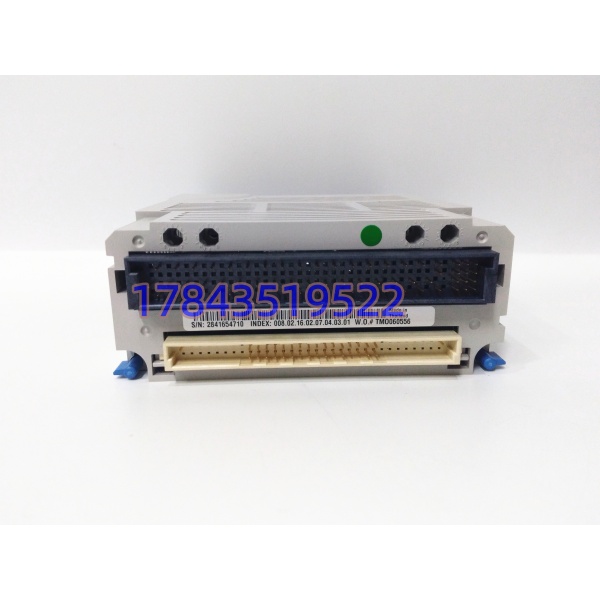

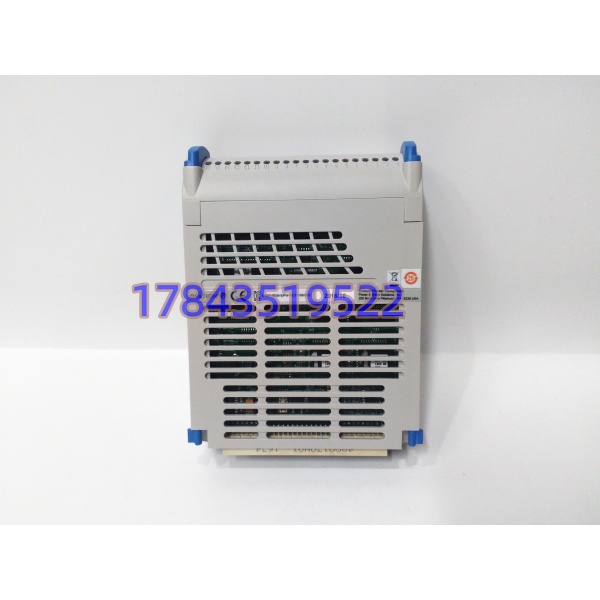

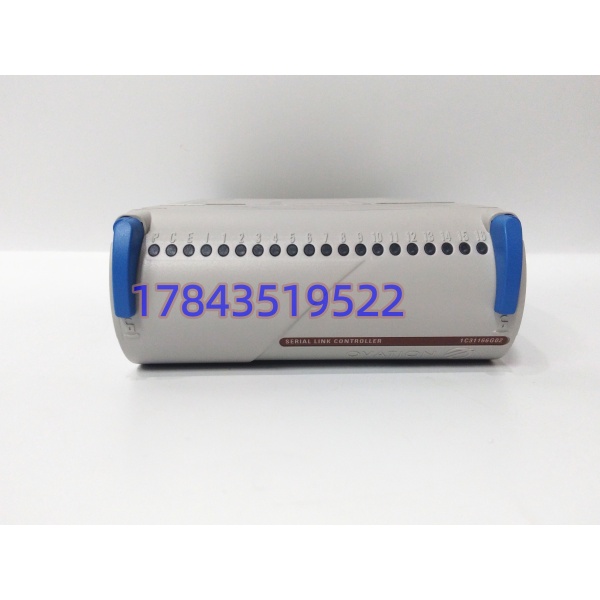

1C31166G02 属于艾默生 Ovation DCS 平台串行链路控制器，前身归属西屋自动化产品线。模块作为系统串行通信网关，直接插入 Ovation 本地 I/O 机架，无需额外独立网关，实现 DCS 主控制器与智能仪表、第三方 PLC、远程 RTU 的数据互通。

该模块集成隔离型双串行接口，适配工业现场不同布线需求。很多老电厂、炼化装置早期改造项目没有预留以太网接口，依靠此模块接入老旧智能辅机设备。相比外置串口服务器，背板直连架构减少协议转换延迟，降低通信中断故障点，适合连续生产流程控制场景。

应用场景与行业案例

现场经常遇到一种困境：老旧辅机设备只有 RS485 串口，没有以太网接口，整套 DCS 又不想大规模布线改造。一旦通信链路模块故障，辅机参数无法上传至 DCS 操作员站，运行人员只能就地巡检，存在运行风险。

典型应用场景：

1. 火力发电行业 – 锅炉辅机监控 接入给煤机、风机智能控制器，采集振动、温度、转速参数，实现辅机数据进入 Ovation 系统集中监控。
2. 石油化工 – 装置智能仪表通讯 连接远程流量计、在线分析仪，把串行数据上传 DCS 参与回路调节与联锁逻辑。
3. 水处理厂 – RTU 数据采集 厂区分散站点远程 RTU 通过 Modbus 总线接入主 DCS 机架，搭建全厂 SCADA 架构。
4. 热电联产 – 循环水系统控制 循环水泵智能控制柜串口对接，统一纳入 Ovation 平台管理。

案例：某北方 300MW 火力发电厂抢修 去年秋冬供暖期，#2 机组 Ovation 机架内 1C31166G02 突发通讯离线，4 台磨煤机运行参数无法上传主控画面。现场运维尝试重启模块无效，原厂订货周期长达 8 周。 机组不能长期依靠就地面板监控，运维连夜寻找现货备件。备件到货后完成模块更换，同步核对串口参数、终端电阻设置，通电 3 分钟恢复通讯。 这次停机风险让电厂更新备件储备清单，常备该型号通信模块，规避供暖季抢修延误。

质量透明化检测流程

1. 入库验收检测 来源单据与序列号双向核对；核查外壳有无裂纹、电路板腐蚀、维修焊接痕迹；清点卡扣、标签完整性。
2. 上机功能测试 测试机架采用标准 Ovation I/O 机架搭建仿真环境；24 小时连续通电老化；分别对 RS-232、RS-485 端口做 Modbus 通讯握手测试；全程记录通讯稳定性，输出完整测试文档，可向客户提供测试照片。
3. 电气参数测试 Fluke 万用表校验供电回路；绝缘电阻 500V 档位测试，绝缘阻值大于 10 MΩ。
4. 固件信息备案 读取当前固件版本并存档；标记跳线与拨码默认状态，便于客户现场对照。
5. 最终质检封装 检测合格粘贴 QC 标签；防静电袋密封，外加气泡膜与硬质纸箱，防止运输震动损坏电路板。
