描述
产品详情

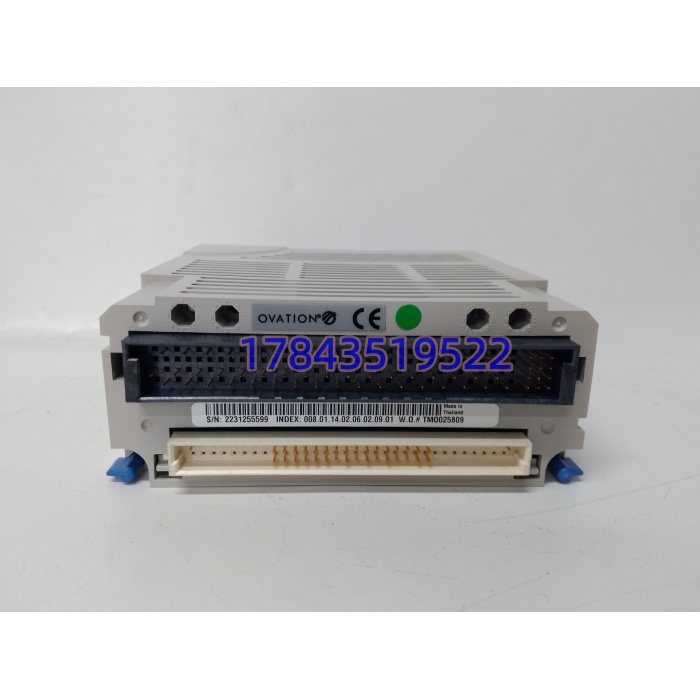

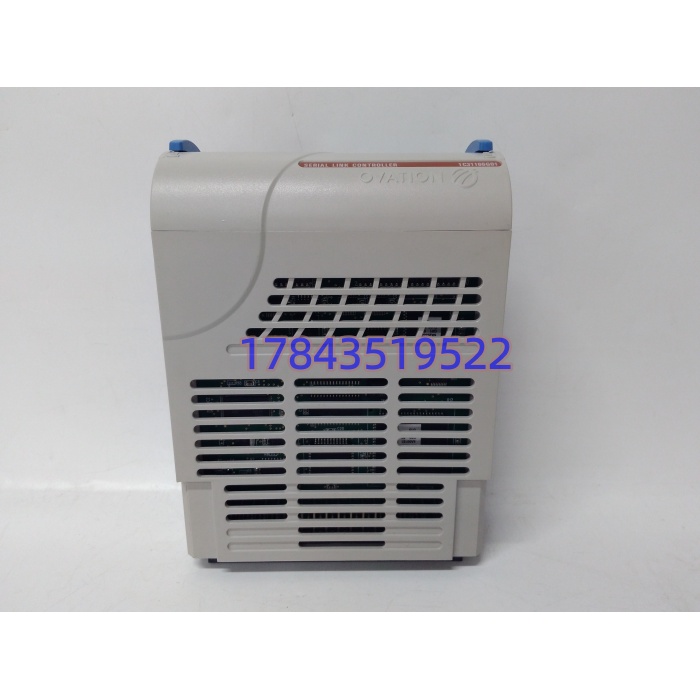

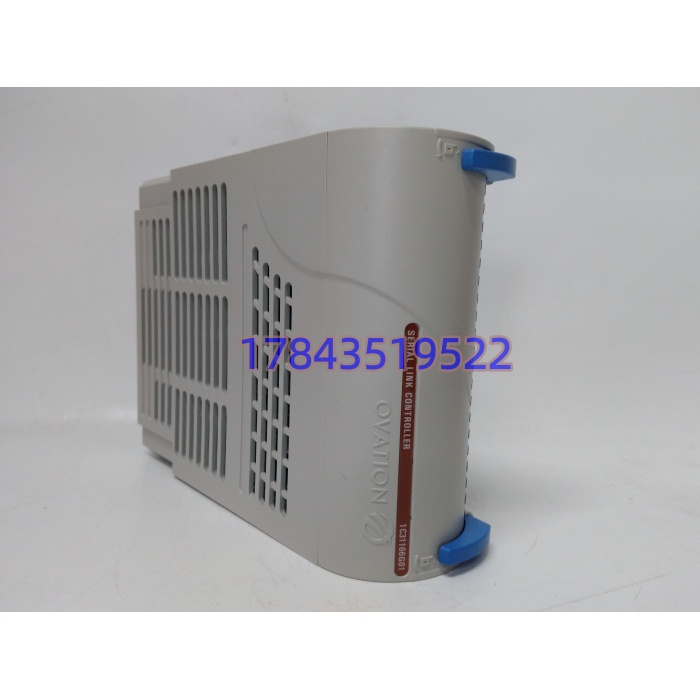

・型号：1C31166G01・品牌：Emerson（Westinghouse 西屋）・系列：Ovation DCS I/O 子架
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 产品全称 | Serial Link Controller 串行链路控制器 |
| 子架供电 | 背板 24VDC，功耗参考原厂硬件手册 |
| 配套个性子模块 | 1C31169G01 (RS232)、1C31169G02 (RS422/485)，子模块决定外部串口类型 |
| 外部接口 | DB9 公头连接器，由个性子模块决定电气标准 |
| 适配子架 | Ovation 标准 I/O 子架，固件版本需要匹配 Ovation 控制器固件 |
| 诊断指示 | 面板 LED，显示运行、故障状态 |
| 工作温度 | 0℃ ~ +60℃，控制柜内部使用 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 防护等级 | IP20 |
| 安装形式 | I/O 子架插槽卡扣式安装，支持热插拔更换 |
| 系统软件 | Ovation Developer Studio，串口逻辑、报文解析在软件内组态配置 |
产品介绍
1C31166G01 是 Ovation DCS 专用串行链路控制器本体，本身不带物理串口，必须搭配对应的个性子模块才能输出 RS232 或者 RS422/485 接口，用来对接电厂各类第三方串口设备，比如汽轮机录波、辅机 PLC、智能仪表、就地操作终端等，把串行报文转换为 Ovation 背板总线数据送入控制器。
坦白讲，模块本体和个性子模块是一套组合件，很多采购只买 1C31166G01 本体，漏掉 1C31169G01/G02 子模块，拿到手无法接线使用。该硬件已经停产，原厂无新生产订单，存量火电、化工 DCS 备件来源只有全新库存与拆机件；固件版本必须和 Ovation 控制器版本匹配，固件不匹配会出现串口报文丢包、模块频繁离线。现场最常见故障是 DB9 接口静电冲击，造成模块串口通道损坏，本体面板看不出明显烧痕，只有串口通信中断。
应用场景与行业案例
痛点切入：我在现场遇到过，DCS 控制器无报警，第三方 PLC 串口通信完全中断，背板总线诊断模块状态正常。排查外部线缆、接地、第三方设备全部正常，最后定位 1C31166G01 受现场静电冲击，串口链路单元隐性损坏。很多工程师排查串口故障优先查外部线缆，忽略这个通信模块本体；如果缺少配套个性子模块，就算本体完好，也完全不能对外通信。
典型场景
- 火电机组 Ovation DCS 系统：对接汽轮机监控装置、辅机 PLC，串口采集第三方设备测点送入 DCS 画面显示与联锁逻辑。
- 化工装置 Ovation 存量 DCS 改造：接入老式串口型分析仪表，不需要新增网关，直接在 I/O 子架插入该模块完成串口接入。
- 电厂辅控 DCS 机柜：就地操作终端、打印告警报文，使用 RS232 接口做数据交互。
- 热电联产老机组维保替换：原有 1C31166G01 故障替换，必须同步确认配套个性子模块型号。
真实案例某 300MW 机组 Ovation DCS，1C31166G01 遭现场电缆引入静电冲击，串口通信中断，DCS 无法读取汽机录波装置数据。现场采购只拿到 1C31166G01 本体，缺少 1C31169G01 RS232 个性子模块，上机后没有外部串口，无法接线。配齐本体加对应子模块库存备件，下载匹配版本固件，重新下装串口报文解析组态，第三方设备数据恢复上传。事后运维明确备件清单必须包含本体 + 个性子模块，串口电缆增加信号浪涌抑制器。
