产品详情
・型号：1C31122G01・品牌：Emerson（Westinghouse Ovation）・系列：Ovation DCS
规格参数
- 硬件形态：Ovation I/O Drop 插槽插拔式电子模块，需匹配对应 I/O 底座，不能脱离底座独立工作
- 通道配置：16 通道固态 MOSFET 数字输出，源型 / 漏型由底座跳线决定
- 输出电压：5VDC‑60VDC
- 单通道电流：最大 2A（连续额定 0.5A / 通道）
- 隔离：通道‑系统、通道‑通道电气隔离
- 诊断：模块健康、单通道故障自诊断，面板 LED 状态指示灯
- 响应时间：小于 1ms
- 背板供电：由 Ovation I/O 底座背板供电
- 工作温度：‑40℃ ~ +70℃，控制柜内安装
- 存储温度：‑40℃ ~ +85℃
- 湿度：5%‑95% RH，无凝露
- 重量：约 0.5kg
- 生命周期：原厂已停产，提供原厂认证翻新件，无全新原厂量产订货
- 选型提示：本件仅为电子模块，接线底座需要单独选配；固件版本要匹配 Ovation 控制器软件版本，版本错配会出现通道异常、诊断误报。
产品介绍

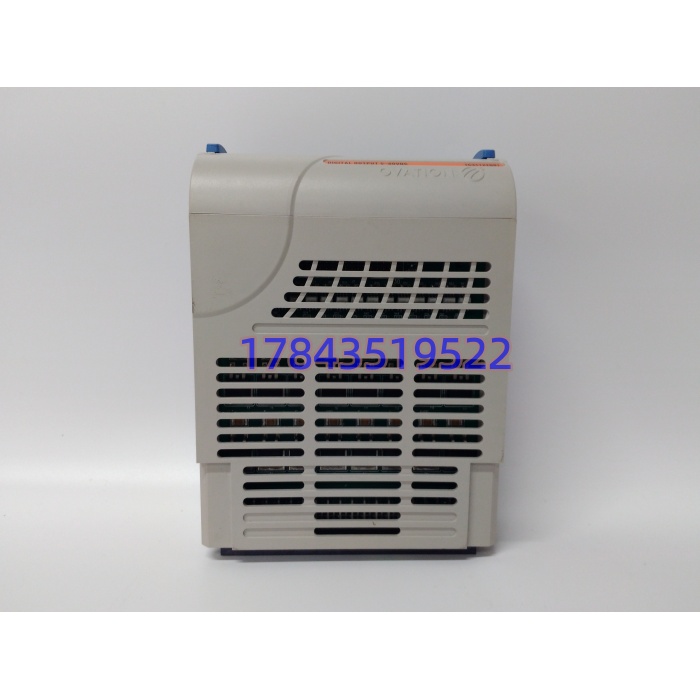

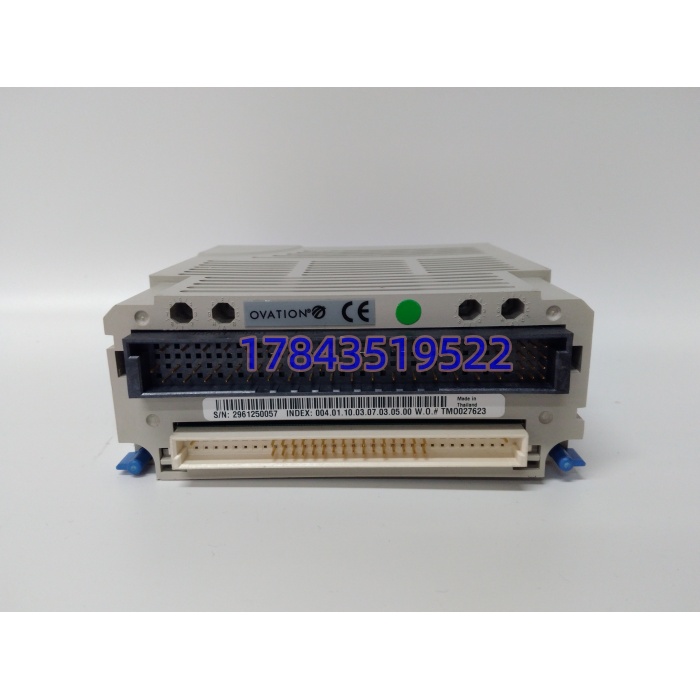

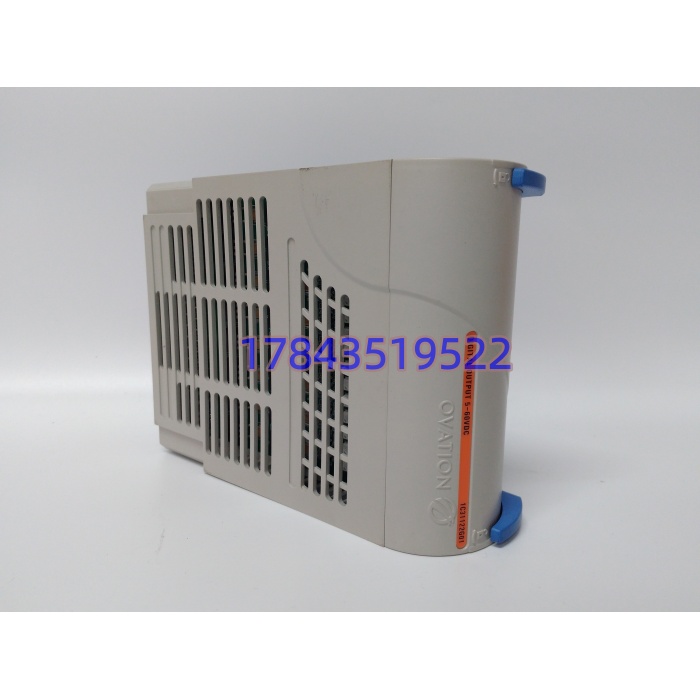

1C31122G01 是 Ovation 系统的固态数字输出电子卡，只负责逻辑输出处理，全部现场接线接在配套底座上。DCS 控制器下发开关指令，模块转换成直流电平输出去驱动现场设备，每个通道带独立故障诊断，通道损坏不影响其余通道运行。
坦白讲，国内火电、化工大量存量 Ovation 装置在用该卡。整套更换 I/O 硬件要重新接线、下装控制点组态，停机窗口很难协调。很多电厂、化工厂 MRO 会储备这款模块做备件。我在现场看到，该卡常见故障集中在输出 MOSFET 击穿浪涌损坏、通道隔离回路失效、背板连接器氧化接触不良；现场侧负载短路很容易打坏单通道输出回路。
应用场景与行业案例
痛点切入：模块故障会造成本卡全部 16 点输出失控，泵、阀门、继电器无法受控，存在联锁误动作风险。现场侧直流短路、浪涌冲击，是造成该模块损坏最主要诱因。
典型场景：
- 火电行业：电厂 Ovation DCS 控制柜，驱动电磁阀、中间继电器、指示灯，锅炉、汽机辅机开关量输出。
- 化工行业：炼化装置 Ovation 系统，阀门、泵组开关输出控制，原有 I/O 底座接线定型。
- 水处理行业：大型水厂 Ovation 控制系统，现场阀岛、继电器驱动输出。
真实案例：我在现场遇到过，北方某热电厂，现场电磁阀线圈短路，造成 1C31122G01 其中 4 个输出通道击穿，对应电磁阀无法动作，模块报通道诊断故障，机组处于局部降级运行。手上没有备件，调货 6 天才拿到经过整机测试的模块，更换电子模块，核对底座无短路隐患后，全部输出通道恢复正常。之后仪表班组把该型号纳入 MRO 备件清单，同时加强现场负载短路隐患排查。
