描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 5X00226G03 |
| 通道配置 | 16 路数字输入（DI）+ 8 路继电器输出（DO） |
| DI 信号 | 24VDC，源型 / 漏型可配置；兼容干触点 / 湿触点 |
| DO 类型 | 继电器触点输出（常开） |
| DO 容量 | 2A @ 250VAC；2A @ 30VDC |
| 隔离耐压 | 1500VDC（通道间 / 对地） |
| 响应时间 | DI ≤1ms；DO ≤10ms |
| 背板供电 | 24VDC（18–30V 宽压） |
| 工作温度 | -40°C ~ +70°C |
| 尺寸（mm） | 191 × 128 × 31 |
| 重量 | 约 0.68kg |
| 特性 | 热插拔、短路保护、状态诊断、冗余兼容、EMI 滤波 |

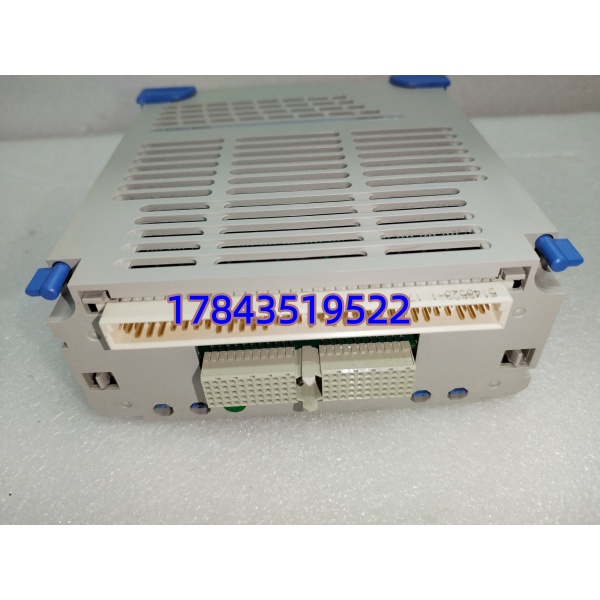

5X00226G03
产品深度介绍
5X00226G03 是艾默生 Ovation DCS 系统标配的高可靠混合型数字量 I/O 模块，专为电厂、化工、冶金等关键过程控制设计，负责现场开关状态采集 + 执行器开关驱动双重功能，是 DCS 与现场设备的 “数字神经中枢”。
- 16DI+8DO 一体化：单卡集成输入输出，节省机架槽位与成本；DI 兼容干 / 湿触点，适配限位开关、压力开关、继电器触点、阀门回讯等；DO 继电器输出直接驱动电磁阀、接触器、声光报警，无需中间继电器。
- 工业级可靠性：全通道光电隔离 + 浪涌保护 + EMI 滤波，抗电机启停、变频器、雷电干扰；宽温设计（-40℃~+70℃），适配高温、粉尘、振动工况；继电器触点寿命≥10 万次，长期运行稳定。
- 热插拔 + 冗余：支持在线更换，不停机维护；兼容 Ovation 冗余架构，单卡故障不影响系统，保障连续生产。
- 智能诊断：实时监测通道状态、短路、断线、继电器故障，DCS 远程报警，快速定位问题，减少巡检。

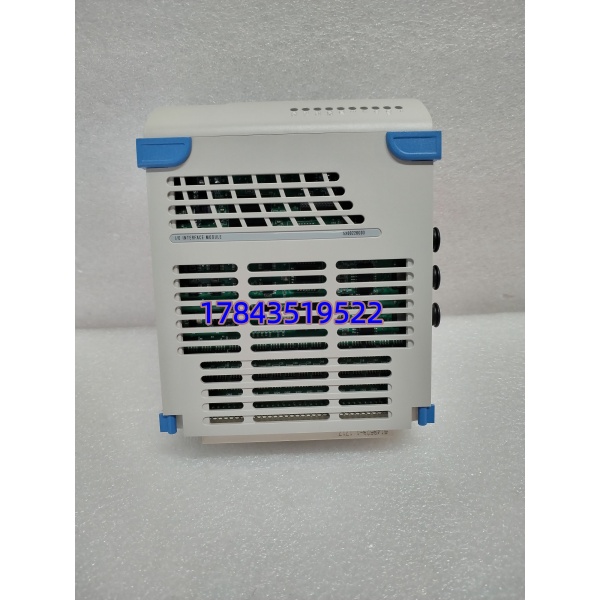

5X00226G03
应用场景与行业案例
工程痛点描述
传统项目 DI/DO 分开配置，占用槽位多、布线复杂、成本高；普通模块无隔离 / 抗干扰差，现场电机、变频器干扰导致信号抖动、误报、误动作，影响安全；无热插拔，故障需停机更换，损失产量、风险高。5X00226G03 一体化设计 + 隔离抗干扰 + 热插拔，一站式解决数字量控制痛点。
典型应用场景
- 电力行业 – 火电 / 核电 DCS
- DI：阀门全开 / 全关回讯、泵运行 / 停止、风机状态、液位开关、压力开关、安全门状态
- DO：驱动给水阀 / 蒸汽阀电磁阀、泵 / 风机启停接触器、声光报警、事故跳闸回路
- 石油化工 – 装置联锁与顺序控制
- DI：反应釜压力 / 液位开关、塔器高低液位、机泵振动 / 温度开关、紧急停车（ESD）触点
- DO：进料 / 出料阀开关控制、放空阀 / 切断阀驱动、联锁触发输出、消防喷淋启动
- 冶金 / 水泥 – 高温设备状态监控
- DI：高炉热风阀状态、转炉氧枪限位、窑头 / 窑尾温度开关、除尘压差开关
- DO：冷却水泵 / 风机控制、振打器驱动、料仓卸料阀、故障报警灯
- 水处理 / 环保 – 泵站与加药系统
- DI：水池高低液位、水泵运行 / 故障、格栅机状态、流量计脉冲
- DO：水泵启停、电动阀开关、加药泵控制、污泥排放阀、报警蜂鸣器
真实案例
案例：某 300MW 机组辅机控制改造前年 10 月，华中某 300MW 机组输煤、除灰、化水等辅机系统原用老款分立 DI/DO 卡，槽位紧张、布线混乱、干扰严重，经常出现阀门回讯误报、泵状态抖动，影响辅机联锁与程控；模块无热插拔，故障需停机更换，每次损失电量约 20 万度。
改造选用 5X00226G03（24 块） 替换旧卡，单卡 16DI+8DO，槽位节省 40%，布线简化；全通道隔离 + 抗干扰设计，信号抖动、误报完全消除；支持热插拔，单块更换 10 分钟完成，无需停机。
改造后：辅机程控投入率从 70% 提升至 99.9%，年减少非计划停机损失超 200 万元；维护工作量减少 60%，工程师不用频繁现场排查干扰，专注优化控制策略。

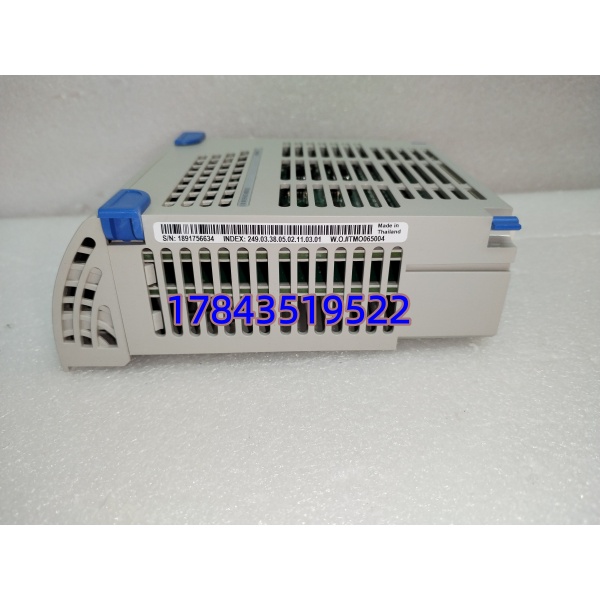

5X00226G03
