描述
关键技术规格
- 型号：5X00167G01
- 品牌：Emerson（西屋）
- 系列：Ovation DCS
- 通道配置：8 路模拟量输入 (AI)、4 路模拟量输出 (AO)、8 路数字量输入 (DI)、8 路数字量输出 (DO)
- 模拟量输入：24 位 ADC，精度 ±0.1%FS，支持 4-20mA/0-10V
- 模拟量输出：16 位 DAC，分辨率 0.0015%，4-20mA，HART 协议兼容
- 数字量输入：24VDC，干 / 湿接点，光电隔离
- 数字量输出：24VDC/0.5A / 通道，晶体管输出，短路保护
- 隔离等级：通道 – 背板 1000VAC；通道间 500VAC
- 工作温度：-20°C ~ +70°C
- 功耗：典型 4.5W，最大 5.5W
- 特性：热插拔、冗余支持、在线诊断、EMC 滤波
- 质保期：12 个月
- 交货周期：现货，1-3 天发货
产品深度介绍
艾默生 5X00167G01 是 Ovation DCS 系统的高集成度混合 I/O 模块，单卡集成模拟输入 / 输出、数字输入 / 输出，大幅减少机柜空间与布线成本。
模块采用24 位高精度 ADC+16 位 DAC，确保温度、压力、流量等模拟信号采集精准；内置HART 通信，可直接接入智能仪表，实现远程参数读写与诊断；全通道电气隔离 + EMC 抗干扰设计，适应火电、核电、石化等强干扰工业环境；支持热插拔与冗余配置，在线更换不停车，保障系统 99.999% 高可用性。

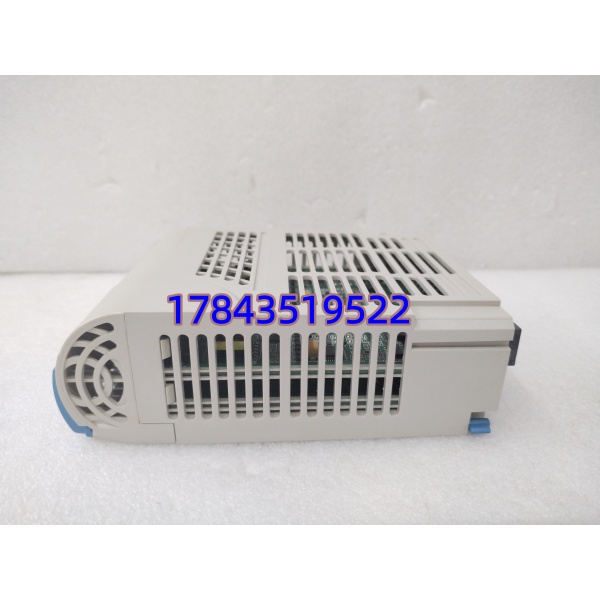

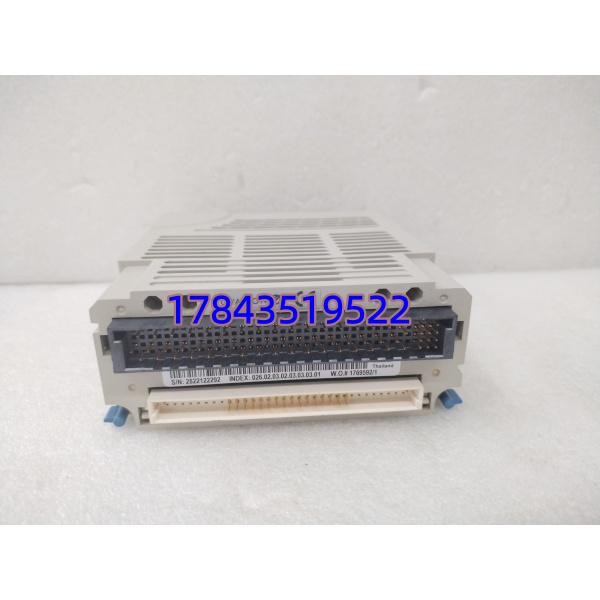

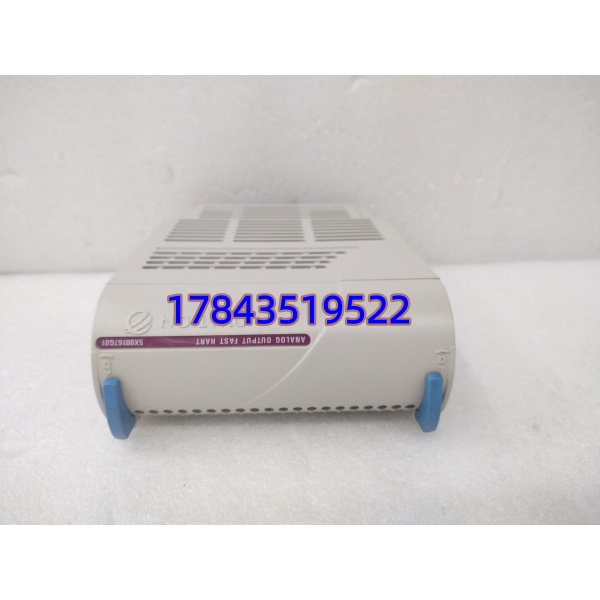

5X00167G01
应用场景与行业案例
工程痛点描述
大型工厂 I/O 点多、类型杂，传统单功能卡件数量多、布线复杂、机柜占用大，且兼容性差、维护繁琐，系统稳定性与扩展性受限。
典型应用场景
- 火电行业 – 锅炉 / 汽机一体化信号采集接入温度 / 压力 / 流量 (AI)、控制调节阀 (AO)、阀门状态 (DI)、泵阀启停 (DO)；单卡覆盖多类型信号，减少 50% 卡件数量，简化机柜布线。
- 核电行业 – 常规岛多功能控制连接安全级传感器与执行器；高隔离 + 宽温设计，满足核电高可靠、长周期运行要求，支持冗余切换。
- 石油化工 – 装置区紧凑化 I/O 方案用于精馏塔、反应釜、压缩机信号集中处理；HART 接口适配智能变送器，抗干扰强，减少防爆柜内卡件数量。
- 冶金行业 – 高炉 / 轧线综合信号控制采集高炉温度压力、轧线速度张力信号，驱动液压阀、电机接触器；宽温 + 抗震动，适配高温、强电磁干扰环境。
- 水处理 – 全厂仪表与泵阀集中监控接入 pH / 浊度 / 液位 (AI)、调节加药阀 (AO)、泵状态 (DI)、风机控制 (DO)；高集成度降低机柜能耗与占地。
真实案例
案例：某 300MW 机组 DCS 机柜改造扩容去年 10 月，华中某电厂 #2 机组 DCS 系统 I/O 点扩容，原有单功能卡件机柜已满，新增机柜成本高、施工周期长。
仪控团队采用5X00167G01 混合 I/O 模块替换原有单功能卡件，每块覆盖原 4 块卡件功能，仅用 12 块新卡完成全部扩容，节省 2 个机柜空间，布线工作量减少 60%。
更换后系统信号精度提升至 ±0.1% FS，智能仪表通过 HART 实现远程维护，热插拔设计让改造全程零停机，机组顺利迎峰度冬。仪控经理评价：“混合 I/O 模块是老旧系统扩容的最优解，省钱、省空间、易维护。”
5X00167G01
