艾默生 5X00121G01 | Ovation 8 通道 RTD 输入模块

描述

关键技术规格

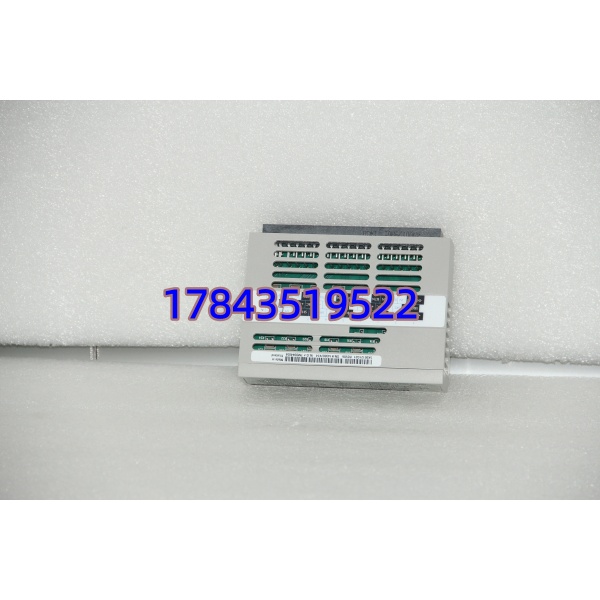

5X00121G01

产品深度介绍

5X00121G01 是艾默生 Ovation DCS 系统的专用 8 通道 RTD 输入特性模块，需与电子模块 5X00119G01 配对使用，不可独立工作。模块负责将现场热电阻（如 Pt100）的电阻信号线性转换为数字信号，供 DCS 控制器读取，实现工业过程温度的高精度监测。

该模块支持多种 RTD 类型，具备自校准与冷端补偿功能，可有效抑制现场电磁干扰，确保温度测量稳定。采用工业级设计，支持带电插拔，方便在线维护，广泛用于电力、化工、冶金等需高精度温度采集的场景。

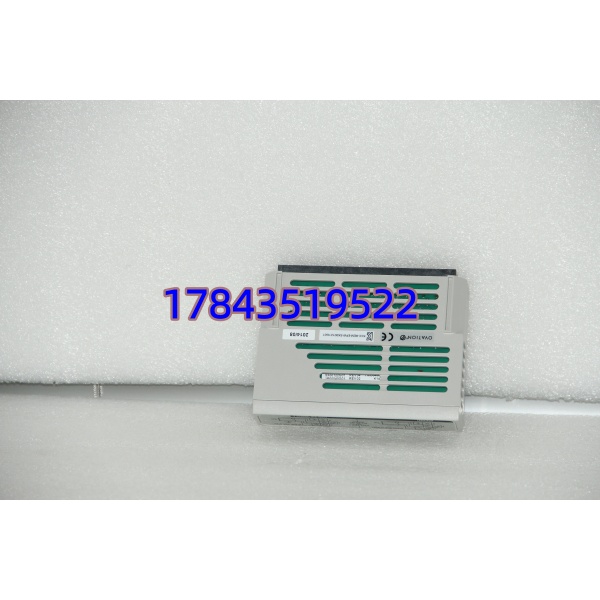

5X00121G01

应用场景与行业案例

工程痛点描述

流程工业中，温度是核心工艺参数，测量不准或信号漂移易导致工艺失控、产品报废。普通模拟量模块精度低、抗干扰差，难以满足高温、强电磁环境下的长期稳定采集需求，且备件适配性差，停机风险高。

典型应用场景

1. 电力行业 – 锅炉 / 汽机温度监测用于锅炉过热器、再热器管壁温度，汽轮机轴瓦、排气温度采集。电厂对温度精度要求高，直接影响机组效率与安全，模块需长期连续运行，抗振动、抗干扰能力强。
2. 石油化工 – 反应釜 / 精馏塔温度控制监测反应釜内介质温度、精馏塔板温度。化工场景易燃易爆、腐蚀性强，模块需高精度采集，确保反应稳定，防止超温引发事故。
3. 冶金行业 – 高炉 / 加热炉温度监控采集高炉炉壁、冷却壁温度，加热炉炉膛、钢坯温度。现场高温、粉尘大，普通模块易老化，该模块宽温设计，适配恶劣工况。
4. 制药行业 – GMP 生产线温控用于发酵罐、灭菌柜、洁净区温湿度监测。需高精度、高稳定性，满足 FDA 审计追溯要求，确保生产合规。

真实案例

某电厂锅炉温度监测改造去年 9 月，南方某 600MW 火电厂锅炉原温度模块精度差（±0.8%），信号漂移严重，导致过热器温度波动大，锅炉效率低，每月损失超 30 万元。原厂模块备件交期需 5 周，价格高。

采用 5X00121G01+5X00119G01 替换后，温度采集精度提升至 ±0.1%，信号稳定无漂移，锅炉效率提升 1.2%，每月节省成本 25 万元。模块安装调试仅用 3 小时，运行半年无故障，降低维护与停机风险。

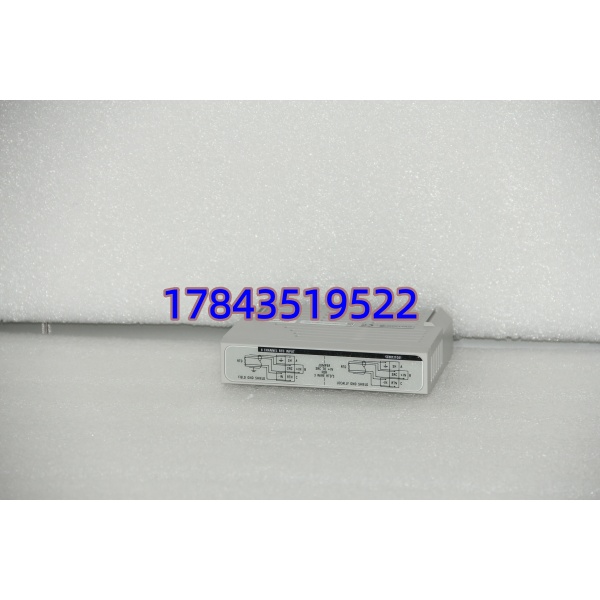

5X00121G01

质量透明化 SOP

1. 入库验收检测

• 来源追溯：核验原厂装箱单、序列号与报关单
• 防伪识别：官网序列号查询，核对防伪标签
• 外观检查：无腐蚀、划痕、变形，金手指完好无氧化
• 附件核对：出厂合格证、说明书、保修卡齐全

2. 上机功能测试

• 测试环境：艾默生 Ovation 原装测试机架（配 5X00119G01）
• 测试内容：
  • 通电自检：LED 指示灯正常，无报错
  • 通讯测试：与控制器握手正常，数据交互稳定
  • 精度测试：接入标准 Pt100 电阻，8 通道误差均≤±0.1%
  • 老化测试：连续运行 24 小时，温升正常，无异常告警
• 输出文件：生成完整测试报告，附测试视频 / 照片

3. 电气参数测试

• 绝缘电阻：500V 摇表测试，绝缘值 > 10MΩ
• 接地连续性：接地电阻 < 0.5Ω，符合工业标准
• 耐压测试：端子间耐压 1000V/1 分钟，无击穿漏电流

4. 固件与配置验证

• 固件版本：读取并记录原厂固件版本（如 V1.5.2）
• 配置备份：模块参数设置界面拍照存档，便于现场快速配置

5. 最终质检与包装

• 质检员签字确认，张贴 QC 合格标签（含日期）
• 防静电袋密封，气泡膜包裹，原装纸箱加固包装

技术避坑指南

1. 未配对专用电子模块

• 风险：5X00121G01 必须与 5X00119G01 配套，单独使用或搭配其他型号模块会导致无法识别、通讯失败。曾遇工程师单独采购该模块，上机后无响应，延误工期。
• 避坑：
  • 采购时务必同时订购 5X00119G01 电子模块
  • 收货后核对型号，确认配对无误再上机
  • 替换前记录原配对模块型号，避免错配

2. RTD 传感器类型配置错误

• 风险：模块默认 Pt100，若接入 Pt1000/Cu100 但未修改配置，会导致温度测量偏差极大（如显示 100°C 实际仅 50°C）。新手常忽略配置，直接接线使用。
• 避坑：
  • 接线前确认现场 RTD 类型（Pt100/Pt1000 等）
  • 上机后在 DCS 软件中配置对应传感器类型
  • 配置后用标准电阻测试，核对温度读数准确性
