描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 5X00119G01 |
| 通道数量 | 8 路独立 RTD 输入通道 |
| 适配传感器 | Pt100、Pt1000 标准铂电阻 |
| 测量精度 | ±0.1℃（25℃环境） |
| 分辨率 | 16 位（0.01℃） |
| 温度范围 | -50℃ ~ +150℃（可配置） |
| 供电电源 | 24VDC（18~30VDC 宽压） |
| 功耗 | ≤1.5W |
| 工作温度 | -40℃ ~ +70℃ |
| 外形尺寸 | 89×113×51mm |
| 重量 | 约 0.32kg |

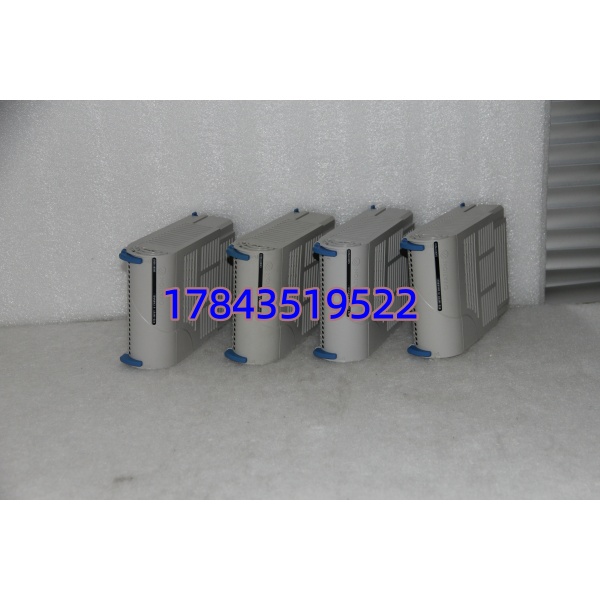

5X00119G01
产品深度介绍
艾默生 5X00119G01 是 Ovation DCS 系统的高精度 RTD 温度采集模块，原西屋电气设计，现归属艾默生工业自动化业务线。该模块专为工业现场高精度温度监测设计，可直接接入 Pt100/Pt1000 铂电阻传感器，实现 8 路温度信号同步采集。
作为 DCS 系统的 “温度感知单元”，5X00119G01 采用高稳定性信号处理电路，具备冷端补偿、断线检测功能，确保在强电磁干扰环境下仍能稳定采集数据。模块支持宽温运行与热插拔设计，适用于电力、石化等对温度监测精度和可靠性要求极高的场景，可有效避免因温度数据异常导致的生产波动。

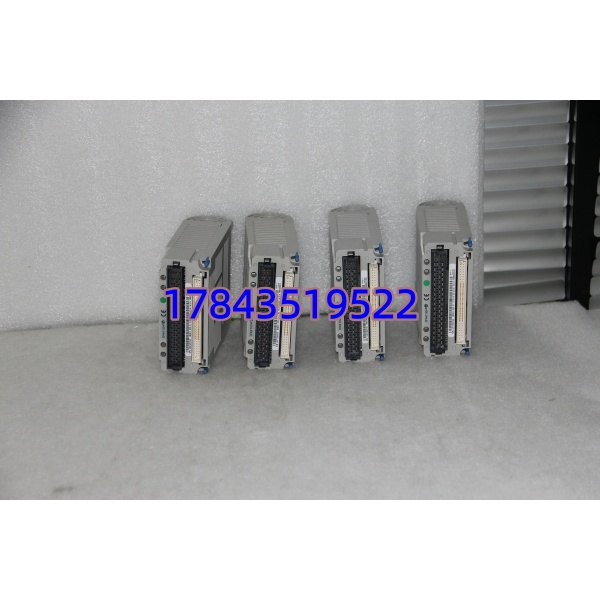

5X00119G01
应用场景与行业案例
工程痛点描述
连续生产行业的温度监测，最怕数据漂移或断信号。去年冬天，北方某化工厂的反应釜温度监测异常，经查是旧 RTD 模块老化，导致温度显示偏差超 ±2℃，反应釜内物料反应失控，差点引发安全事故。这种因底层温度采集模块失效引发的安全隐患，在工业现场屡见不鲜。
典型应用场景
- 电力行业 – 火电厂 DCS 系统用于锅炉过热器、再热器、汽包壁温等关键部位温度监测。这类场景对精度和稳定性要求严苛，温度数据异常直接触发机组保护。
- 石油化工 – 炼化装置控制采集反应釜、精馏塔、换热器等设备的温度信号，为 DCS 系统提供调节依据。化工装置介质复杂、工况波动大，模块需耐受高温、腐蚀环境，确保长期稳定监测。
- 冶金行业 – 高炉自动化用于高炉炉壁、冷却壁、热风炉等部位的温度监测。高炉环境电磁干扰强、温度高，模块的隔离设计与宽温特性可适应恶劣工况。
- 制药行业 – GMP 生产线监测发酵罐、灭菌柜、洁净室等关键区域温度。制药行业对温度数据追溯性要求高，模块的高精度采集可满足 FDA 审计要求。
真实案例
案例：某大型火电厂锅炉温度模块更换
今年 2 月，华北某 300MW 火电厂的 Ovation 系统中，一块 5X00119G01 模块故障，对应锅炉过热器壁温信号中断，机组被迫降负荷运行。
热工班工程师排查后发现，模块因长期高温运行，内部电路老化。原厂订货周期 3 周，而机组计划检修窗口仅 4 天，若逾期未更换，机组将持续降负荷，每天损失超 15 万元。
采购连夜联系我们，确认有全新原装现货。我们当日完成入库复检、上机测试（模拟 Pt100 信号校准精度，连续 24 小时负载测试正常），次日顺丰发出。
模块到货后，工程师在检修窗口内完成更换，下载配置后温度信号恢复正常，机组恢复满负荷运行。事后反馈：“这块模块的精度比旧件高，温度监测更稳定了。”
目前该电厂已采购 2 块 5X00119G01 作为备用件，避免同类突发问题影响机组运行。

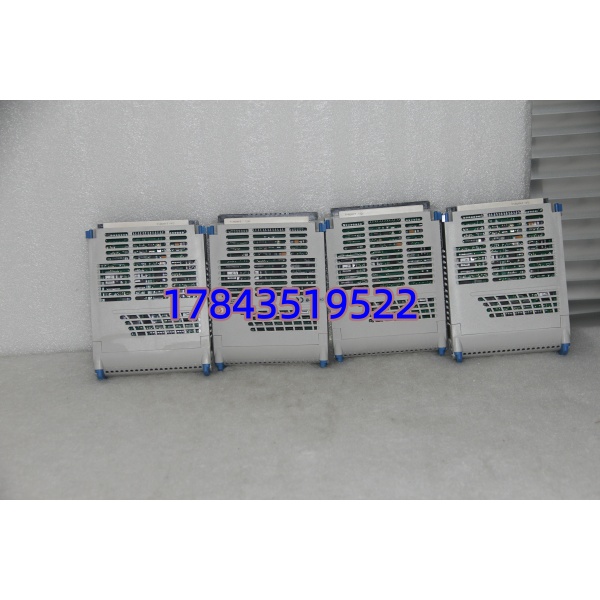

5X00119G01
质量控制流程
- 入库验收检测
- 来源追溯：核对原厂装箱单与序列号
- 防伪识别：艾默生官网序列号查询
- 外观检查：无腐蚀、划痕、维修痕迹
- 附件核对：说明书、合格证齐全
- 上机功能测试
- 测试环境：Ovation 系统测试机架
- 测试内容：24VDC 通电自检、Pt100 信号全量程模拟、断线检测功能测试、24 小时连续负载测试
- 测试记录：出具详细测试报告，可提供测试视频
- 电气参数测试
- 绝缘电阻：500V 摇表测试，绝缘电阻＞10MΩ
- 接地连续性：测试接地回路电阻＜0.5Ω
- 固件验证
- 固件版本读取（当前 V1.0.0）
- 配置参数备份存档
- 最终质检包装
- 质检员签字确认
- 防静电袋密封
- 气泡膜 + 纸箱包装
- 贴附 QC 合格标签
技术避坑指南
- RTD 接线错误
- 问题：RTD 三线制 / 四线制接线混淆，导致温度测量偏差大
- 避坑：更换前拍照记录旧模块接线；严格对照手册核对接线方式
- 案例：某项目工程师更换模块后，温度显示偏差超 ±5℃，排查 1 天才发现三线制误接为四线制
- 传感器不匹配
- 问题：模块设置为 Pt100，实际接入 Pt1000 传感器，导致数据错误
- 避坑：确认传感器型号，在模块配置软件中选择对应类型
- 警示：5X00119G01 需在软件中配置传感器类型，不可直接混用
- 电源纹波过大
- 问题：24VDC 电源纹波超标，导致模块温度数据跳变
- 避坑：采用低纹波工业电源，纹波控制在 50mV 以内；电源与模块间距离尽量短
- 案例：某机柜电源老化，纹波达 200mV，导致温度数据波动超 ±0.5℃，更换电源后恢复正常
- 静电防护不到位
- 问题：干燥季节操作时静电击穿模块芯片
- 避坑：操作前佩戴防静电手环，在防静电垫上拆装
- 教训：有工程师未做防护，模块通电后冒烟，直接报废
