描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 1C31222G01 |
| 适用系统 | 艾默生 Ovation DCS 控制系统 |
| 通道数 | 16 路独立继电器输出 |
| 输出类型 | 干接点 (Form A, 常开) |
| 触点容量 | 2A @ 240V AC / 30V DC (最大) |
| 供电电压 | 24 V DC |
| 工作温度 | -10°C ~ +60°C |
| 安装方式 | 标准 DIN 导轨安装 |
| 尺寸 | 约 220 × 140 × 35 mm |
| 重量 | 约 0.32 kg |
| 特色 | 高隔离、抗干扰、支持热插拔 |

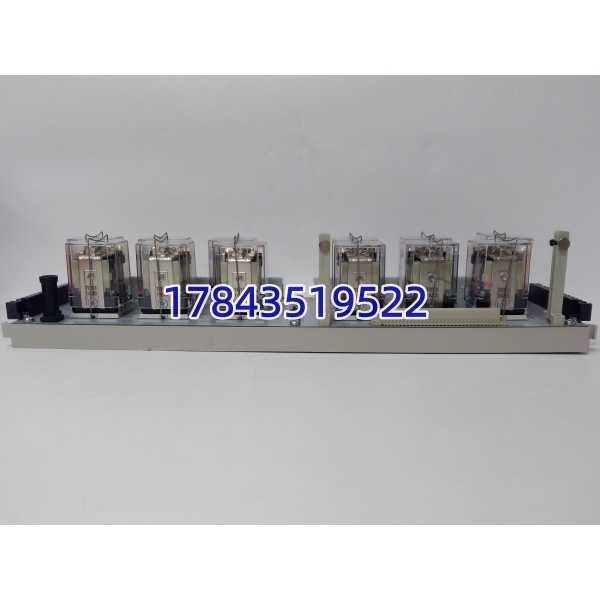

艾默生 1C31222G01
产品深度介绍
1C31222G01 是艾默生 Ovation DCS 系统中的核心 数字量输出接口模块，专为驱动工业现场的大功率执行器设计。它相当于控制系统与现场设备之间的 “强力开关”，将来自 CPU 的弱电控制信号，转换为可直接驱动电机、阀门、接触器、指示灯等设备的强电信号。模块内置 16 路高品质工业继电器，每路可承载高达 2A 电流，具备强大的带载能力与电气隔离特性，有效保护控制系统主板免受外部强电干扰或浪涌冲击。其稳定可靠的性能，是保障电力、石化等连续生产型企业设备安全启停的关键。

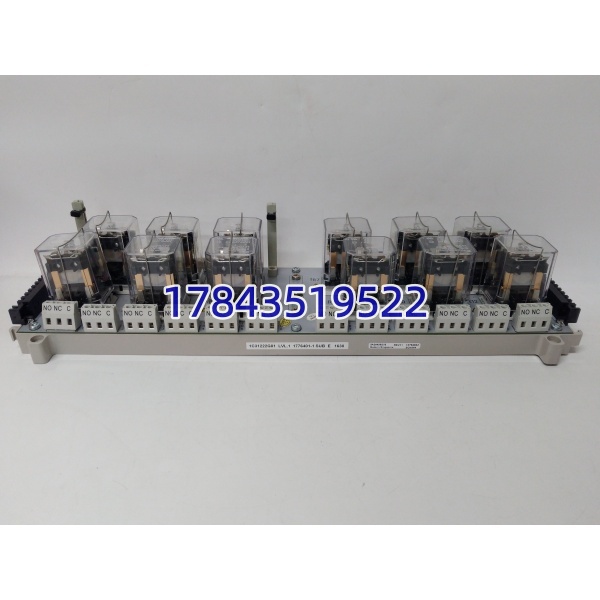

艾默生 1C31222G01
应用场景与行业案例
1C31222G01 主要应用于对可靠性要求极高的过程控制行业，作为系统的 “执行终端”，直接控制关键设备的启停与状态。
典型应用场景
- 电力行业 – 电厂辅机控制控制发电厂锅炉的引风机、送风机、给水泵、循环泵等大型电机的启停，以及断路器、隔离开关的分合闸操作，是电厂自动化系统的关键执行单元。
- 石油化工 – 工艺阀门与泵控在炼油厂、化工厂中，用于精确控制管道上的气动 / 电动调节阀、开关阀及物料输送泵，确保工艺流程的稳定与安全。
- 冶金行业 – 生产设备联锁用于轧钢、烧结等生产线，控制传送带、液压泵、冷却系统等设备的启停，并参与设备间的安全联锁逻辑。
- 水处理 – 泵站与阀门控制应用于水厂及污水处理厂，控制提升泵、曝气风机、加药阀等设备，实现自动化的水处理流程。
真实案例某大型火力发电厂的 #2 机组 Ovation 系统，因 1C31222G01 模块故障，导致锅炉引风机无法启动，机组面临非计划停机风险。由于该模块为关键备件，库存告急。紧急更换全新原装 1C31222G01 模块后，系统立即恢复对引风机的控制，成功避免了因辅机故障导致的停机事故，保障了电厂的连续发电与经济效益。

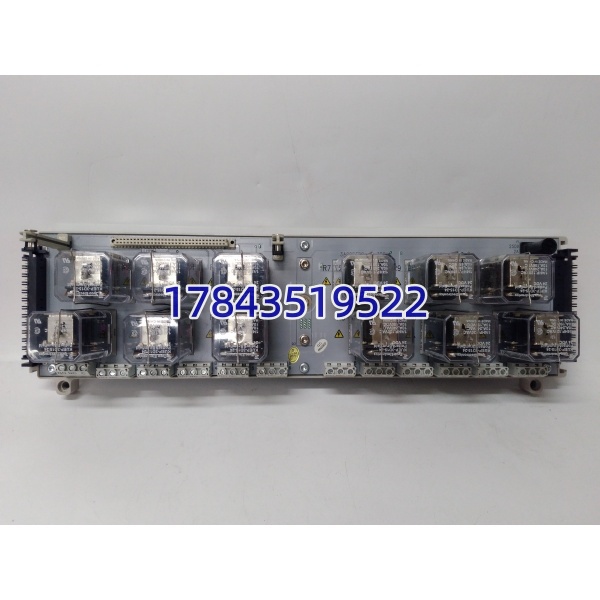

艾默生 1C31222G01
