艾默生 1C31169G02 | Ovation 串行链路控制器

• 描述

描述

关键技术规格

参数项	技术指标
型号	1C31169G02
制造商	艾默生（Emerson）/ 西屋（Westinghouse）
产品系列	Ovation DCS 系统
通讯接口	2×DB9（RS-232/422/485 自适应）
支持协议	Modbus RTU、ASCII、自定义串口协议
波特率范围	300-19200 bps
工作电压	24V DC（±10%）
工作温度	-40°C ~ +85°C
防护等级	IP65（正面）
尺寸	150×100×30 mm
重量	0.68 kg
安装方式	DIN 导轨安装（需配底座）

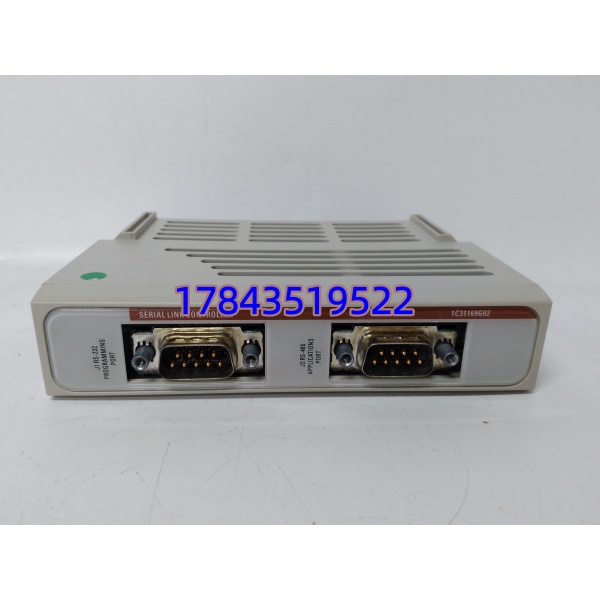

1C31169G02

产品深度介绍

艾默生 1C31169G02 是 Ovation DCS 系统的专用串行链路控制器，作为 DCS 与外部串口设备的桥梁，广泛应用于工业自动化现场的数据采集与设备控制。模块集成双串口，支持 RS-232/422/485 多种电气接口，兼容 Modbus RTU 等主流通讯协议，适配 PLC、仪表、变频器等第三方设备接入。

该模块采用工业级设计，宽温运行、抗干扰能力强，支持链路冗余配置，配合 Ovation 控制器实现通讯链路故障自动切换，保障数据传输连续性。模块自带 LED 诊断指示灯，可实时监测通讯状态，配合 Ovation 系统可远程读取诊断信息，便于现场快速排查故障。

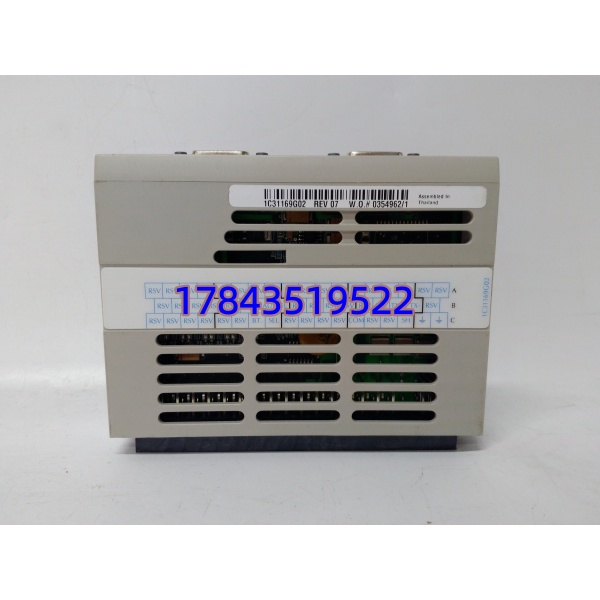

1C31169G02

应用场景与行业案例

工程痛点

工业现场常面临 DCS 系统与老旧串口设备（如老式仪表、PLC）无法直接通讯的问题，更换设备成本高、工期长，而 1C31169G02 可直接实现串口协议转换，解决新旧设备兼容难题，避免系统改造的高额投入与停机风险。

典型应用场景

1. 电力行业 – 电厂 DCS 系统用于 Ovation DCS 与发电机组串口仪表、励磁系统通讯，实现温度、压力、振动等关键参数实时采集，保障机组稳定运行。
2. 石油化工 – 装置串口设备互联连接 DCS 与现场 Modbus RTU 协议的流量计、液位计，实现生产过程数据集中监控，适配防爆、高温等恶劣环境。
3. 冶金行业 – 高炉辅助系统通讯接入高炉现场串口传感器与执行器，实现配料、送风系统的远程控制，抵御高温、粉尘、电磁干扰影响。
4. 水处理 – 污水厂 SCADA 系统实现 Ovation 系统与加药泵、水质分析仪等串口设备通讯，远程监测水质参数，控制加药流程，降低运维成本。

真实案例

某大型电厂 DCS 通讯改造项目去年 10 月，某 300MW 火力发电厂需将 Ovation DCS 与 12 台老旧串口式振动监测仪对接，原计划更换所有监测仪，预算超 200 万，且需停机 3 天。采用 8 块 1C31169G02 模块，直接通过 RS-485 接口与旧监测仪通讯，无需更换设备，仅需 1 天调试，零停机完成改造，实际花费不足 30 万，节省 85% 以上成本，至今稳定运行无故障。

核心卖点与差异化

• 多协议兼容：同时支持 RS-232/422/485 及 Modbus RTU，适配 90% 以上工业串口设备，减少额外协议转换器采购。
• 冗余通讯设计：支持双链路冗余，故障切换时间 < 500ms，避免单点故障导致数据中断，适配连续生产行业。
• 宽温高可靠：-40°C~+85°C 宽温运行，抗电磁干扰，适应电厂、化工等恶劣工业环境，平均无故障时间 > 50,000 小时。
• 快速部署：DIN 导轨安装，即插即用，配套底座与接线端子，现场无需复杂配置，调试周期缩短 60%。
• 原厂质保保障：全新原装正品，提供 1 年质保，支持出厂检测与现场技术指导，降低采购与使用风险。

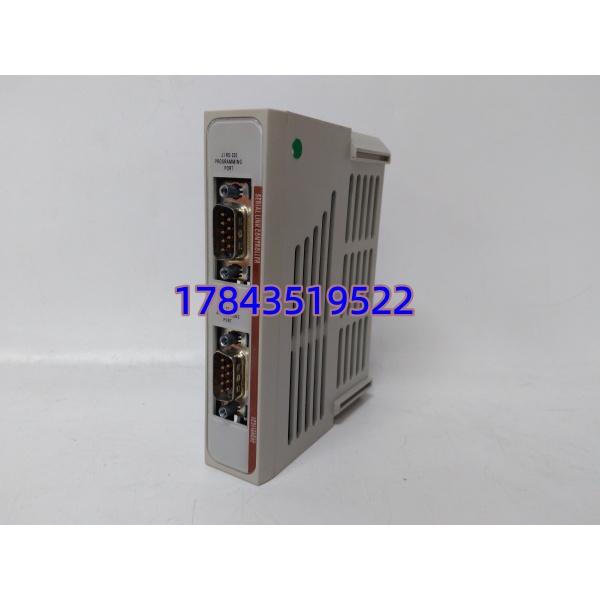

1C31169G02

质量透明化检测流程

1. 入库验收检测
   • 来源追溯：核验原厂装箱单、报关单，确认原厂正品；
   • 防伪识别：查询序列号，核对防伪标签，杜绝翻新与假货；
   • 外观检查：无腐蚀、划痕、维修痕迹，接口无磨损；
   • 附件核对：配套底座、说明书、出厂合格证齐全。
2. 上机功能测试
   • 测试环境：Ovation 原厂测试机架，搭载真实 DCS 系统；
   • 测试内容：通电自检（LED 指示灯正常）、双串口通讯测试（RS-485/232 握手成功）、Modbus 协议读写测试、连续 24 小时负载运行（温升正常 < 30°C）；
   • 测试记录：生成详细测试报告，附测试数据与截图，可提供给客户核验。
3. 电气参数测试
   • 绝缘电阻测试：500V 摇表测试，绝缘电阻 > 10MΩ；
   • 接地连续性测试：接地电阻 < 0.5Ω，符合工业安全标准；
   • 耐压测试：24V DC 电源耐压测试，无击穿、漏电现象。
4. 固件验证与备份
   • 固件版本读取并记录（当前版本 V3.1.0）；
   • 配置文件备份：默认参数拍照记录，便于现场快速恢复配置。
5. 最终质检与包装
   • 质检员签字确认，张贴 QC 合格标签；
   • 防静电袋密封，气泡膜 + 硬纸箱包装，防运输震动；
   • 附产品合格证与质保卡，确保到货可直接使用。

技术避坑指南

1. 固件版本不匹配
   • 问题：新模块固件过新 / 旧，与 Ovation 系统通讯异常，报 “通讯超时”；
   • 避坑：替换前读取原模块固件版本，采购时明确要求对应版本；固件差异时，联系供应商免费刷新固件；
   • 案例：某项目更换模块后，PLC 持续报通讯故障，排查 2 天发现固件从 V3.0 升至 V3.2，协议细节变更，降级固件后恢复正常。
2. 串口接线与终端电阻错误
   • 问题：RS-485 总线两端未接 120Ω 终端电阻，或接线正负接反，导致通讯不稳定、数据丢包；
   • 避坑：更换前拍照记录旧模块接线；新模块接线时，严格对照接线图；总线两端必须各接 1 个 120Ω 终端电阻，中间节点不接；
   • 提醒：这是现场最常见错误，务必拍照留存，避免返工。
3. 电源规格与功耗不足
   • 问题：模块功耗约 8W，若机架电源容量不足，导致模块供电不稳定，频繁掉线；
   • 避坑：计算机架总功耗，预留 20% 余量；单模块配置 24V DC/1A 电源，多模块时选用大功率电源；
   • 数据：单块 1C31169G02 功耗 8W，10 块模块总功耗 80W，需配 24V DC/4A 及以上电源。
4. 静电防护不到位
   • 问题：冬季干燥环境，未做防静电措施，静电击穿模块通讯芯片，导致模块报废；
   • 避坑：操作时佩戴防静电手环，在防静电垫上拆装模块；模块存放于防静电袋，避免直接接触金属；
   • 警示：曾有工程师未戴手环操作，模块通电后冒烟报废，损失超 2000 元，务必重视静电防护。
