描述
关键规格
| 参数项 | 规格详情 |
|---|---|
| 核心功能 | 串行通讯链路控制器，实现 Ovation 与第三方设备双向数据交互 |
| 通信接口 | 1 路串行端口（需搭配1C31169G02 personality 模块实现 RS-485/422；1C31169G01为 RS-232） |
| 支持协议 | Modbus RTU/TCP、DNP3、PROFIBUS DP 等 |
| 传输速率 | RS-232 最高 115 kbps；RS-485 最高 3.125 Mbps |
| 供电 | 24V DC（±15%），由 Ovation 背板总线供电 |
| 处理器 | R1120 CPU |
| 工作温度 | -20°C ~ +70°C |
| 防护 / 安装 | IP20；Ovation 标准机架安装 |
| 认证 | CE、UL、CSA |
| 尺寸 / 重量 | 约 130 × 35 × 105 mm；0.3 kg |
产品介绍

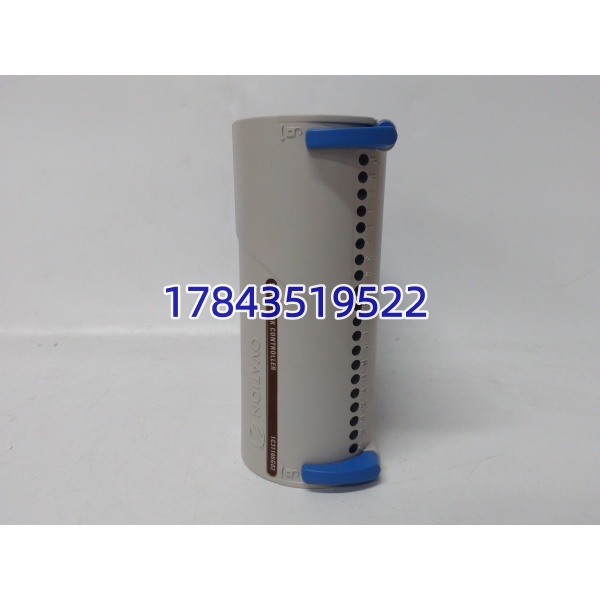

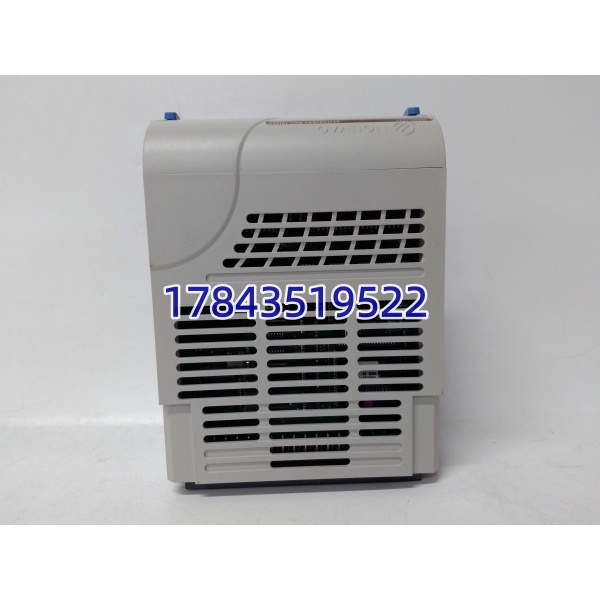

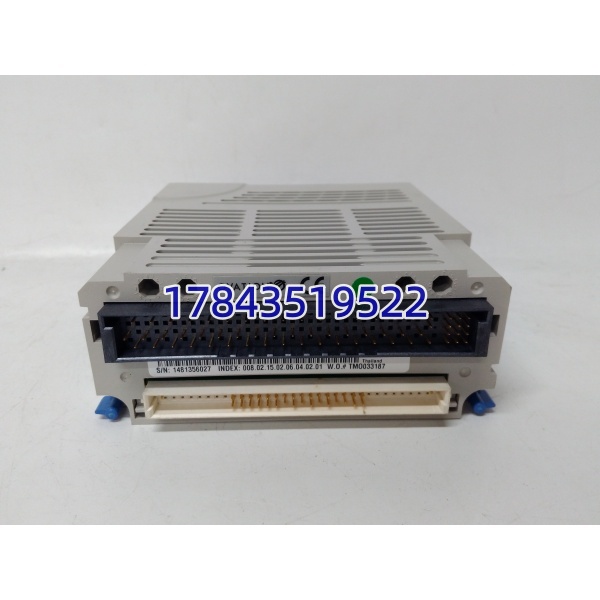

艾默生 1C31166G02 是 Ovation DCS 的核心通讯模块，作为 “串行链接控制器（SLC）”，负责建立 Ovation 控制器与外部串行设备（RTU、PLC、智能仪表、第三方控制系统）的高速可靠连接。它由电子模块（EMOD，即 1C31166G02）与个性模块（PMOD）组合使用，通过 RS-232/485/422 或以太网，以 Modbus、DNP3、PROFIBUS DP 等多协议实现数据透明交互，是系统集成与异构设备互联的关键枢纽。
典型应用
- 电厂 / 核电：连接 RTU、保护装置与 Ovation 系统，实现远程监控与保护联动。
- 石油化工：对接 PLC、流量计、阀门定位器，在恶劣工况下保障数据连续传输。
- 市政 / 水处理：整合第三方 SCADA/PLC 系统，统一调度与数据采集。
- 老旧系统改造：为非 Ovation 设备提供接入通道，实现系统升级与兼容。
质检与上机流程
- 外观核验：核对型号 1C31166G02 与标签，PCB 无损伤、元件无虚焊 / 烧蚀。
- 配件检查：确认配套 personality 模块（如 1C31169G02）、接线端子、文档齐全。
- 上电测试：插入 Ovation I/O 机架，背板供电，验证状态 LED 正常。
- 通讯验证：配置协议参数，与第三方设备（如 Modbus 仪表）建立连接，收发数据正常。
- 功能测试：模拟负载变化，验证数据传输稳定性与响应速度。
替换避坑指南
- ❗ 组合必配：1C31166G02（EMOD）必须与对应 personality 模块搭配：RS-232 用 1C31169G01；RS-485/422 用 1C31169G02，不可混用。
- ❗ 协议一致：第三方设备协议需与模块配置匹配（如 Modbus RTU vs TCP），否则通讯失败。
- ❗ 版本合规：需在 Ovation 控制器中加载对应 SLC 算法，参考《Ovation Algorithm Reference Manual》（R3-1100）。
- ❗ 线缆规范：RS-485 采用屏蔽双绞线，单端接地；RS-232 线缆长度≤10m（CE 认证系统），避免干扰。
- ❗ 断电安装：为非热插拔模块，更换前必须断电，防止损坏背板。
常见问答（Q&A）
- Q：1C31166G02 与 1C31166G01 有何区别？A：1C31166G02为通用电子模块，需搭配 personality 模块定义具体接口；1C31166G01是早期特定协议的专用版本，现已被 1C31166G02+PMOD 方案替代。
- Q：能否同时支持多种协议？A：可通过多组 SLC 模块并行配置，每组对应一种协议或一类设备，实现多协议共存。
- Q：RS-485 通讯距离有限制吗？A：理论距离可达 1200m（3.125 Mbps 速率下），实际需考虑线缆质量、干扰与终端负载，建议≤1000m 以保证稳定性。
