描述
产品深度介绍

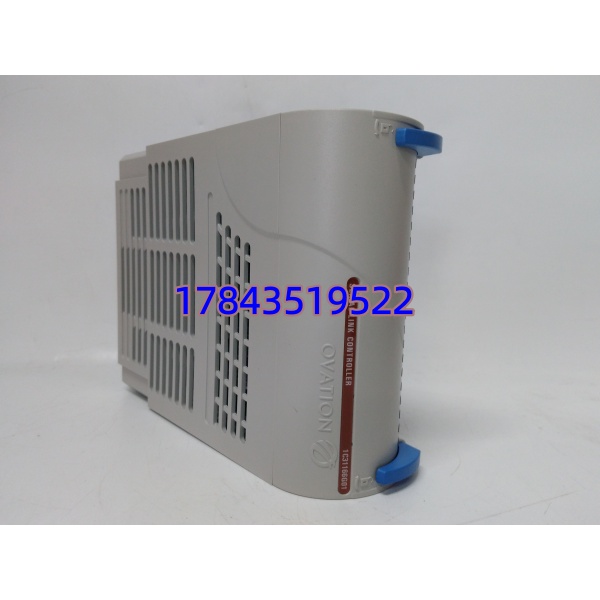

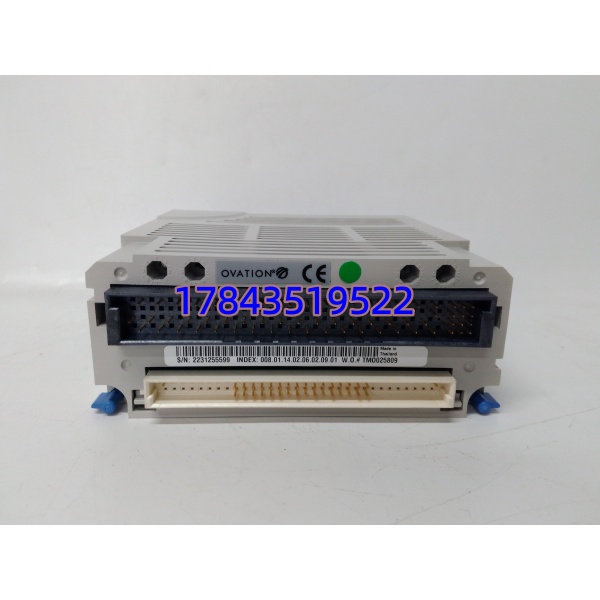

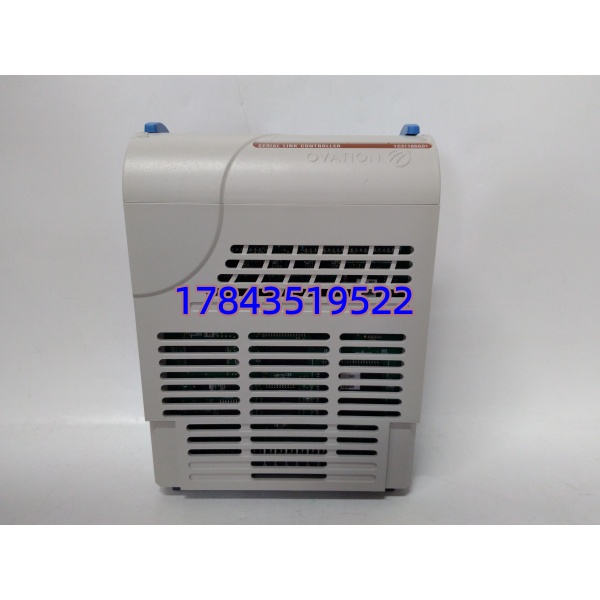

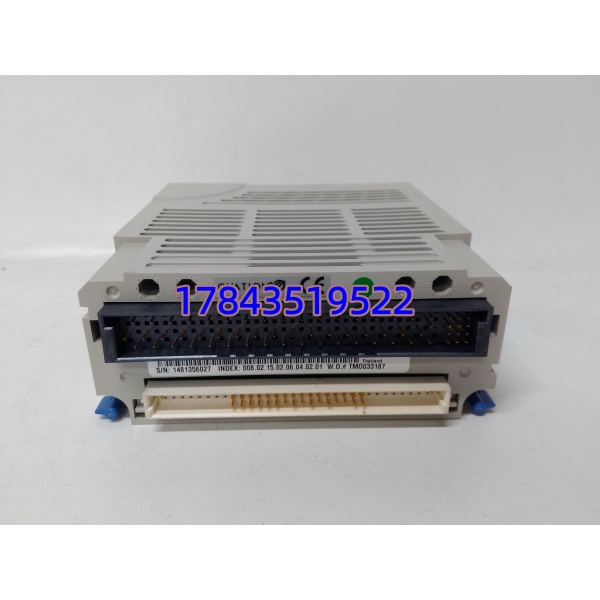

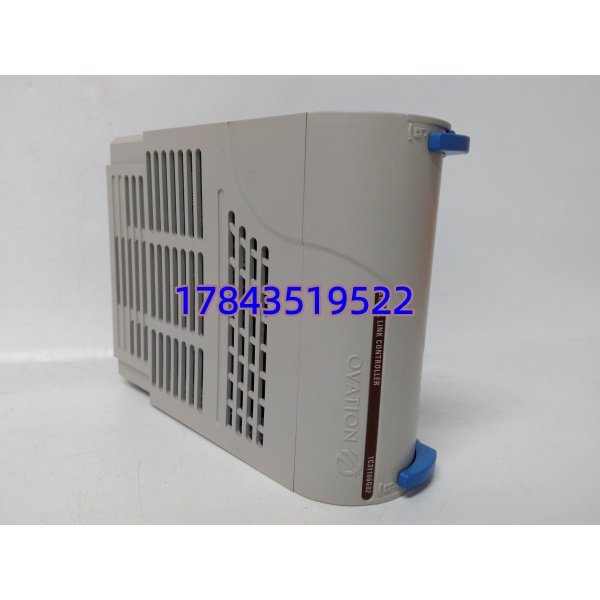

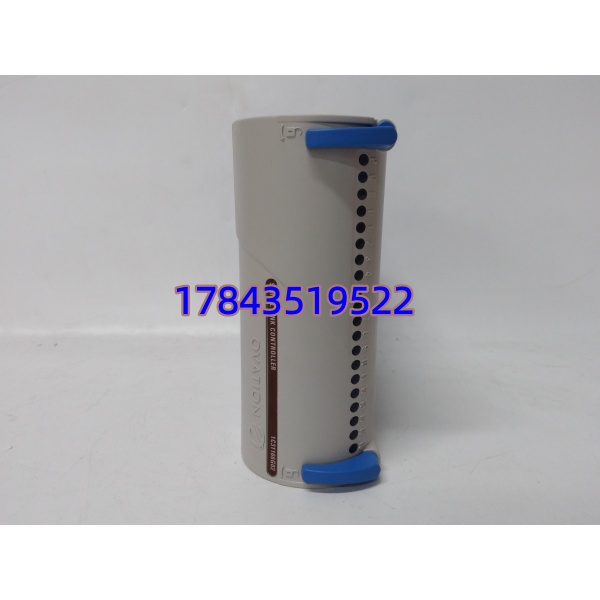

艾默生 1C31166G01 是 Ovation DCS 系统专用的串行链路控制器，作为工业控制系统的 “通信翻译官” 与 “数据路由器”，实现第三方 PLC、变频器、智能仪表与 Ovation 主系统的数据互通。
模块集成 RS-232/485 双接口，支持 Modbus、DNP3 等常用协议，具备高隔离设计（>2000V）与毫秒级响应速度，适配电力、石化、冶金等强干扰工业环境，是老旧 Ovation 系统维保与扩容的核心备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 物料型号 | 1C31166G01 |
| 品牌 | 艾默生（Emerson，原西屋电气） |
| 适用系统 | Ovation 分布式控制系统（DCS） |
| 通信接口 | RS-232、RS-485 |
| 支持协议 | Modbus、DNP3、自定义串口协议 |
| 供电电压 | 24V DC ±10% |
| 工作温度 | -40 ℃ ~ +85 ℃ |
| 隔离强度 | >2000V 输入输出隔离 |
| 响应时间 | <1 ms |
| 安装方式 | DCS 机架插槽式安装 |
| 尺寸（宽 × 高 × 深） | 140 mm × 85 mm × 35 mm |
| 重量 | 约 310 g |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全操作要求
- 提交停机申请，切断 DCS 机架总电源与控制电源
- 静置放电不少于 5 分钟，释放机柜内残余电量
- 落实上锁挂牌，防止误合闸送电
工具准备：防静电手环、十字螺丝刀、Fluke 115 万用表、标签贴纸、手机拍照存档
备份工作：完整拍摄旧模块串口接线、DIP 开关配置、机架插槽位置，便于一比一复刻安装。
阶段二：拆卸旧模块（15 分钟）
- 打开 DCS 机柜防护门板，隔离带电区域
- 对 RS-232/485 串口线缆、电源端子逐一标记编号
- 轻按卡扣拔下所有连接器，禁止硬拉拽扯线材
- 拆除模块固定螺丝，平稳抽出旧模块
- 清理插槽粉尘，检查背板插座针脚无弯曲氧化
阶段三：安装新模块（15 分钟）
- 全程做好静电防护，拆封核对实物型号 1C31166G01
- 检查板面接口、芯片、卡扣无磕碰破损
- 对照旧件照片，设置 DIP 开关（串口模式、地址、波特率）
- 对准机柜插槽平稳推入，锁紧固定螺丝
- 逐一对接串口线缆、电源端子，确认插头卡扣锁紧
自检清单：
- 型号完全匹配无误
- DIP 开关配置与原模块一致
- 所有连接器插接到位
- 模块固定牢固无松动
阶段四：上电测试（20 分钟）
上电前检查：复核接线顺序、串口屏蔽接地规范，确认无短接错接。
上电步骤：
- 先投入 24V DC 控制电源，观察模块指示灯初始状态
- 系统完成硬件自检，无硬件报错代码
- 连接 Ovation 编程软件，扫描识别新模块
- 配置串口协议与通讯参数，建立与第三方设备连接
- 连续试运行 30 分钟，数据传输稳定无丢包、无告警
常见问题解答（FAQ）
Q1：1C31166G01 主要用在哪些设备和行业？A：专用于艾默生 Ovation DCS 系统，核心应用于电力（火电 / 核电）、石化、冶金、水处理等行业，负责第三方串口设备（PLC、变频器、仪表）接入 DCS 主系统。
Q2：更换该模块是否支持热插拔？A：不支持。DCS 机架背板带有低压控制电源，带电插拔可能导致模块串口芯片烧毁、背板针脚损坏，必须断电后拆装。
Q3：同型号直接替换需要重新配置参数吗？A：原位同型号替换需复刻 DIP 开关配置（串口模式、地址、波特率），并在 Ovation 软件中核对通讯参数，清除历史故障记录后即可正常运行。
Q4：如何区分全新原装与拆机翻新件？A：原装全新件标签印刷清晰、序列号完整，板面无划痕、螺丝无拆卸痕迹，焊点原厂规整无二次补焊。全程可提供实物实拍、入库质检照片，规避翻新拆机件风险。
Q5：产品质保周期多久？A：提供 12 个月行业质保，覆盖非人为硬件出厂故障。人为过压、进水、静电损坏、外力破损不在质保范围，同步提供远程技术协助，辅助现场快速排错。
Q6：该型号是否属于停产备件？A：属于 Ovation DCS 系统经典备件，原厂已推出升级替代型号（如 1C31166G02），但 1C31166G01 仍为存量系统维保刚需，市面现货有限，建议提前做缓冲库存储备。
