描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 订货型号 | 1C31132G01 |
| 适配模块 | 1C31129G04（4 通道模拟量输出模块） |
| 通道数量 | 4 通道（对应 AO 模块输出） |
| 信号类型 | 4-20mA 标准电流信号 |
| 功能特性 | 端子温度监测、通道隔离、短路保护 |
| 连接方式 | 前侧接线端子，背板总线对接 |
| 工作温度 | 0°C ~ +60°C |
| 防护等级 | IP20（室内机柜安装） |
| 尺寸（宽 × 高 × 深） | 118 mm × 28 mm × 93 mm |
| 重量 | 0.32 kg |
| 产地 | 美国 |
| 认证 | CE |

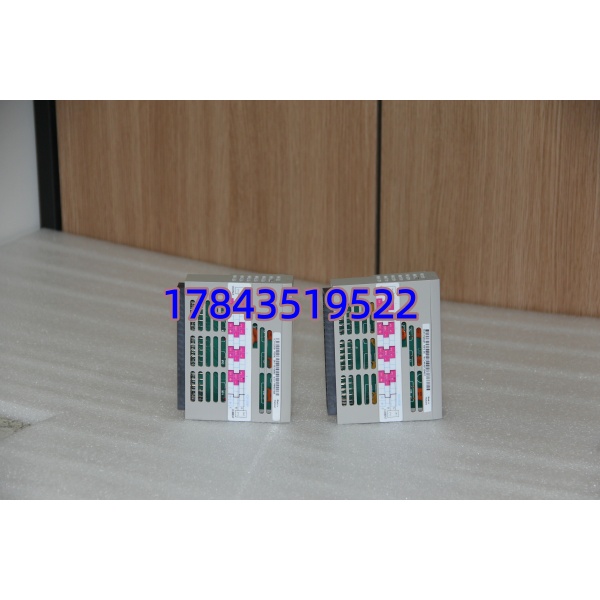

1C31132G01
产品深度介绍
艾默生 1C31132G01 是 Ovation DCS 系统专用的模拟量输出端子板，作为 1C31129G04 AO 模块的配套部件，安装于模块前端，负责将模块输出的 4-20mA 控制信号转接至现场设备。
该端子板集成端子温度监测功能，可实时上报接线端子温度，提前预警过热风险；通道间具备电气隔离与短路保护设计，减少现场故障对系统的影响。采用标准前接线设计，布线与维护便捷，适配 Ovation 系统标准机柜安装尺寸，是电力、化工等行业 DCS 系统 I/O 回路的关键备件。

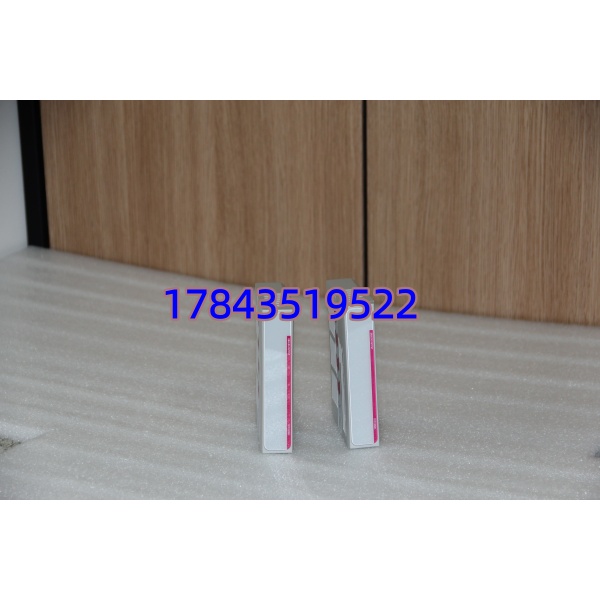

1C31132G01
应用场景与行业案例
工程痛点描述
在火电、化工等连续生产行业，DCS 系统模拟量输出回路长期带载运行，接线端子易因氧化、松动或过流发热，引发信号漂移、回路故障甚至停机。传统端子板无温度监测，故障只能事后排查，耗时费力。
典型应用场景
- 电力行业 – 火电机组控制用于锅炉给水调节阀、蒸汽温度控制回路的 4-20mA 信号输出，端子温度监测可提前预警过热隐患。
- 石油化工 – 反应釜控制配套 AO 模块向调节阀、变频器发送控制信号，适配防爆机柜内安装，保障回路稳定。
- 冶金行业 – 加热炉控制用于温度、压力控制回路信号转接，耐受工业现场振动与温度波动环境。
- 水处理 – 加药系统控制向计量泵、调节阀输出 4-20mA 信号，实现精准加药控制，适配长期连续运行场景。
真实案例
去年 10 月，华东某 300MW 火电厂 #2 机组 DCS 系统给水控制回路频繁信号漂移，运维人员排查发现 1C31129G04 模块配套端子板老化，端子发热严重。
原厂端子板交货期 4 周，停产等待损失大。我们提供全新原装 1C31132G01 现货，2 天内到货。更换后，端子温度监测正常，信号漂移问题彻底解决，机组稳定运行至今。
1C31132G01
入库质检 & 上机测试流程
- 入库验收检测
- 核对艾默生原厂标签、序列号，查验出厂合格证
- 外观检查：端子无氧化、无变形、无划痕，壳体无破损
- 绝缘测试：用 Fluke 1587 绝缘电阻表检测通道间绝缘电阻＞10MΩ
- 适配性测试
- 测试环境：Ovation DCS 测试机架（搭载 1C31129G04 模块）
- 对接测试：背板总线连接正常，端子与模块触点接触良好
- 信号测试：输出 4-20mA 信号全量程模拟，精度误差＜±0.1%
- 温度监测测试：模拟端子加热，温度上报准确
- 最终质检与包装
- 质检员签字确认，生成测试报告
- 防静电袋密封，气泡膜 + 原厂纸箱包装
- 贴附 QC 合格标签，附带出厂文件复印件
现场替换避坑指南
- 模块与端子板型号匹配
- 问题：误用非配套端子板，导致信号异常或无法对接
- 避坑：1C31132G01 仅适配 1C31129G04 AO 模块，采购前核对型号
- 案例：曾有项目误用 1C31132G03 端子板，导致输出信号紊乱，返工耗时 1 天
- 接线端子紧固规范
- 问题：端子螺丝松动，接触电阻增大引发发热
- 避坑：按原厂力矩标准（0.8-1.0N・m）紧固，接线后逐一复查
- 警示：大电流回路松动易打火，严重时烧毁端子板与模块
- 端子温度监测组态核对
- 问题：新端子板温度监测功能未组态，无法预警过热
- 避坑：替换后在 Ovation 系统中启用端子温度监测点，设置高温报警阈值
- 静电防护操作
- 问题：干燥季节静电击穿端子板内部电路
- 避坑：拆装时佩戴防静电手环，在防静电垫上操作
- 提醒：DCS I/O 模块与端子板对静电敏感，隐性损坏难排查
