描述
产品深度介绍
PL9‑C50‑2‑DC 是伊顿专为直流系统开发的 2 极微型断路器，属于 xPole PL9 系列，重点解决直流电弧难以熄灭的问题，适配光伏、储能、充电桩等 250VDC 及以下直流场景。
采用专用直流灭弧室，可安全切断直流故障电流；C 型脱扣（5~10In 瞬时）兼顾常规直流负载的过载与短路保护；DIN 导轨安装，拆装便捷，具备 6kA 额定短路分断能力，符合 IEC 60947‑2 与 GB/T 16917.1 标准。

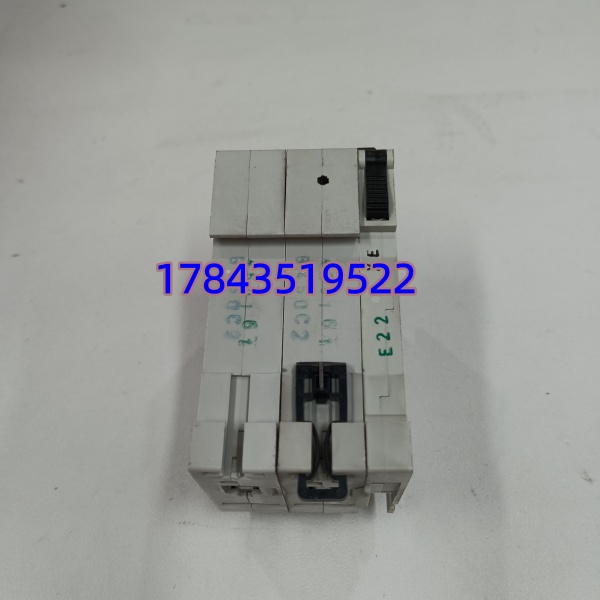

EATON PL9-C50-2-DC
关键技术规格
| 参数 | PL9‑C50‑2‑DC |
|---|---|
| 额定电流 | 50A |
| 极数 | 2 极（2P） |
| 额定电压 | 250V DC |
| 脱扣特性 | C 型（5~10In 瞬时脱扣） |
| 分断能力 | 6kA（DC） |
| 安装方式 | DIN 35mm 导轨 |
| 工作温度 | -25°C ~ +70°C |
| 认证标准 | IEC 60947‑2、GB/T 16917.1 |
| 尺寸（宽 × 高 × 深） | 约 36×85×70mm |
| 重量 | 约 0.26kg |

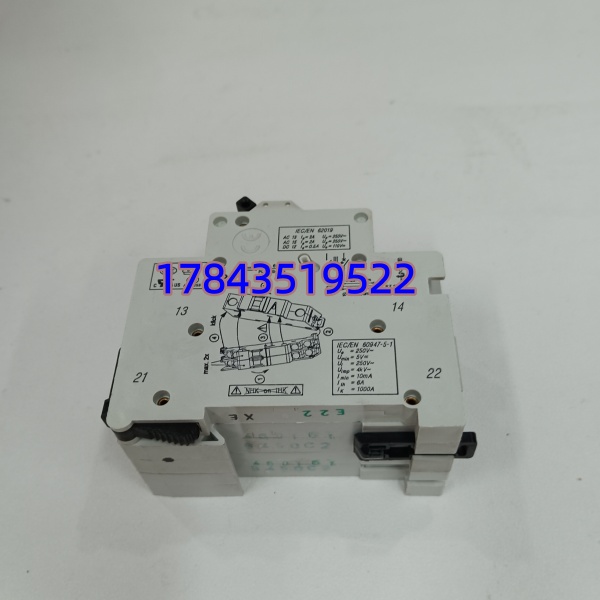

EATON PL9-C50-2-DC
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认直流侧完全断电，电容充分放电
- 准备工具：电工手套、十字螺丝刀、万用表、标签纸
- 核对型号：PL9‑C50‑2‑DC，2 极 50A DC
阶段二：安装导轨与固定（10 分钟）
- 将断路器卡入 DIN 35mm 导轨，向下按压卡扣锁定
- 确认断路器牢固，无松动、倾斜
- 预留上下接线空间，便于散热与维护
阶段三：接线（15 分钟）
- 接线顺序：上进下出（上端接直流电源 +/-，下端接负载）
- 剥线长度约 8mm，铜芯无毛刺、不散股
- 拧紧端子螺丝（扭矩约 0.8N・m），轻拉导线确认牢固
- 标识正负极：L+（红）、L‑（黑 / 蓝），避免极性接反
阶段四：上电测试（10 分钟）
- 上电前：万用表测绝缘，确认无短路
- 合闸：手柄拨至 ON，指示灯（如有）正常
- 带载测试：运行 30 分钟，无异常发热、脱扣
- 故障模拟（可选）：短路测试验证保护动作

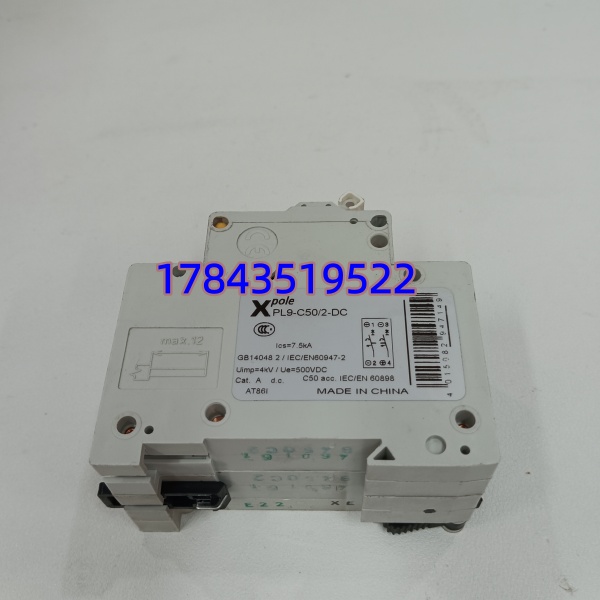

EATON PL9-C50-2-DC
常见问题解答（FAQ）
Q1：可以用在交流电路吗？A：不建议。直流断路器灭弧结构与 AC 不同，用在交流会降低分断能力、寿命缩短；交流请选 PL9‑C50/2（AC 230/400V）。
Q2：C 型脱扣适合什么负载？A：适合阻性 / 弱感性直流负载，如光伏阵列、储能电池、充电桩、直流照明；不适合大启动电流的直流电机（选 D 型）。
Q3：和 FAZ‑C50/2‑DC 有什么区别？A：同平台、同参数（50A/2P/6kA DC），外观与系列命名不同，功能完全兼容，可直接替换。
Q4：怎么选额定电流？A：长期负载电流≤40A（80% 降容），启动峰值≤500A（10In）；光伏按组件短路电流 ×1.25选型。
Q5：质保多久？是全新原装吗？A：全新原装，可查序列号；质保 12 个月（非人为损坏），支持原厂技术支持。
Q6：脱扣后怎么复位？A：先断电排除故障，手柄拨至 OFF 再拨回 ON；若反复脱扣，检查过载、短路或接线错误
