产品深度介绍
EATON PL9‑C6‑2‑DC 是伊顿专为直流系统设计的高性能双极微型断路器，属于 PL9‑DC 系列核心型号。用于光伏、储能、通信电源、工控 24–400VDC 回路，提供过载、短路保护及可靠电气隔离。
采用直流专用灭弧室，适配直流电弧特性，分断更快更安全；双极同步断开，正负极同时隔离，满足直流安全规范；C 型脱扣适配直流电机、继电器、电容等中等感性负载；6kA 高分断，工业级可靠性，DIN 导轨安装，紧凑节省空间。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | PL9‑C6‑2‑DC |
| 品牌 / 系列 | EATON PL9‑DC 直流断路器 |
| 极数 | 2 极（2P，双极同时断开） |
| 额定电流 | 6 A |
| 脱扣特性 | C 型（5–10In 瞬时脱扣） |
| 额定电压（DC） | 单极 220VDC / 双极串联 440VDC |
| 分断能力 | 6 kA（DC） |
| 保护功能 | 过载保护、短路保护、隔离功能 |
| 安装方式 | 标准 DIN 导轨（35mm） |
| 接线方式 | 上进线 / 下进线通用，双接线端子 |
| 机械寿命 | ≥10,000 次 |
| 电气寿命 | ≥10,000 次 |
| 工作温度 | -40°C ~ +75°C |
| 防护等级 | IP20（防触电 / 防异物） |
| 认证 | CE、IEC/EN 60947‑2、IEC/EN 60898 |

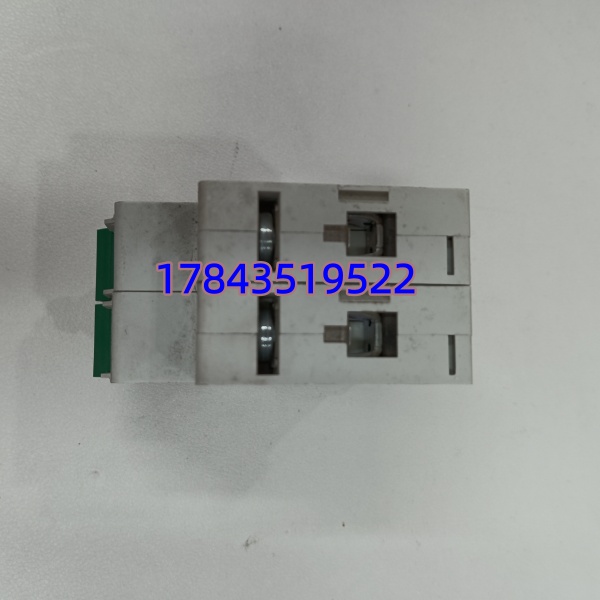

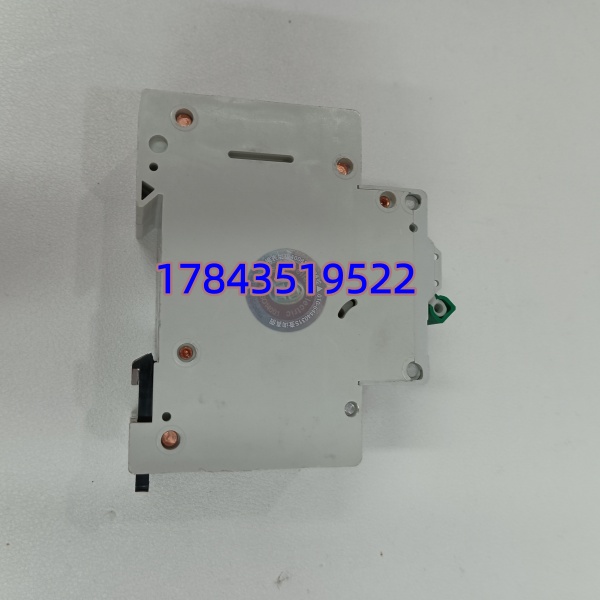

EATON PL9-C6-2-DC
质检质控流程
- 入库核验：原厂标签、型号、序列号核对；外壳无破损、无划痕、端子无氧化
- 通断测试：万用表测合闸导通、分闸断开，触点电阻 < 0.1Ω
- 绝缘测试：500V 摇表测极间、极对地绝缘 > 10MΩ
- 脱扣校验：过载 / 短路模拟测试，脱扣动作准确、无拒动 / 误动
- 包装出库：原厂防静电袋 + 气泡膜 + 纸箱，贴 QC 合格标签

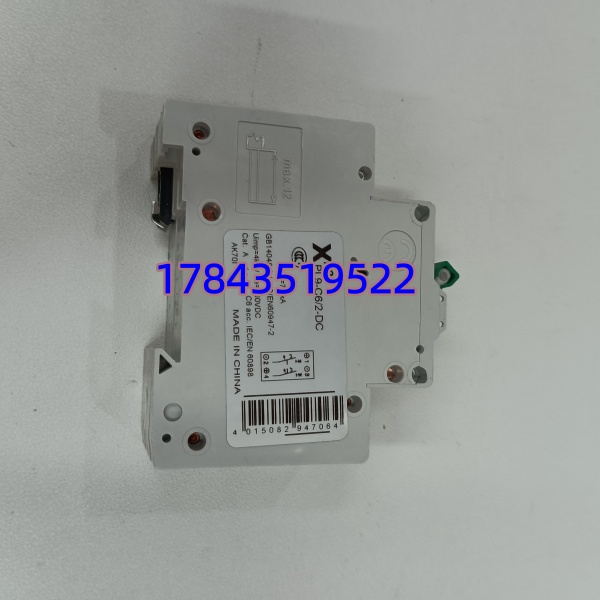

EATON PL9-C6-2-DC
工控替换避坑要点
- 交直流混用把交流 MCB 用在直流回路，灭弧能力不足、分断失败、烧开关甚至起火。直流必须用 DC 专用型号（如 PL9‑C6‑2‑DC），别用交流款替代。
- 极性接反直流正负极接反，脱扣特性偏移、保护失效、触点烧蚀。严格按 L+（左）、L‑（右）接线，不可互换。
- 分断能力不足短路电流超过 6kA，断路器炸壳、母线烧毁、扩大事故。选型前计算直流回路短路电流，确保≥6kA。
- 导线过细 / 松动导线 < 1mm² 或螺丝未拧紧，接触电阻大、发热严重、长期烧毁端子。必须用 1–6mm² 导线，扭矩达标。
- 环境温度过高柜内 > 50°C 长期运行，额定电流降容、误脱扣频发。高温环境需降容 20% 或加强散热。
