产品深度介绍

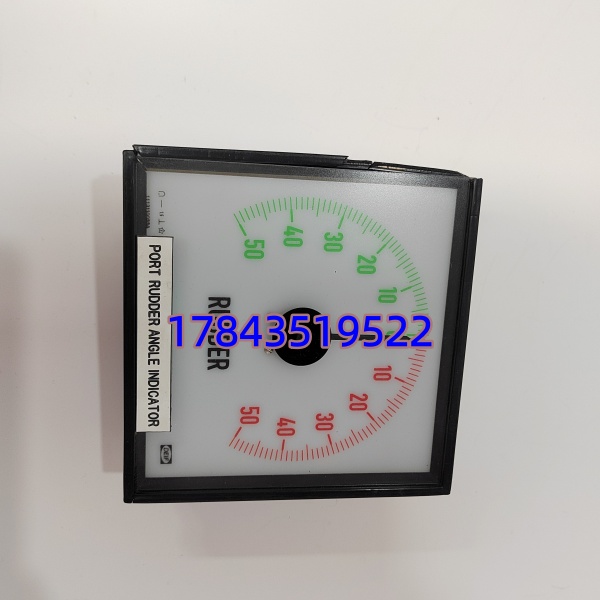

DEIF DLQ144-PC-NB 是丹麦 DEIF 专为船舶驾控台设计的高精度舵角 / 螺距指示仪表，面板尺寸 144×144mm，符合 DIN43700 标准，适配各类船舶控制台安装。仪表采用模拟指针 + 背光显示设计，输入信号支持 ±10V DC 或 ±20mA，测量精度达 ±1.5% FS，满足 ABS、DNV、LR 等主流船级社认证要求。24V AC/DC 背光电源，亮度均匀，支持常亮或触发点亮，适应船舱昏暗环境读取。工作温度 – 10℃~+55℃，防护等级 IP20，具备抗振动、耐盐雾特性，适合船舶严苛工况长期稳定运行
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | DLQ144-PC-NB |
| 面板尺寸 | 144×144 mm（DIN 43700 标准） |
| 输入信号 | ±10 V DC、±20 mA（可定制） |
| 测量精度 | ±1.5%FS（-10℃~+55℃），EN 60051 |
| 量程调整 | ±10% 可调，现场校准便捷 |
| 背光电源 | 24 V AC/DC，常亮 / 触发模式 |
| 工作电源 | 24 V DC（±10%），功耗≤5 W |
| 工作温度 | -10℃ ~ +55℃ |
| 存储温度 | -25℃ ~ +70℃ |
| 防护等级 | IP20（前面板） |
| 重量 | 约 630 g（含附件） |
| 认证 | ABS、DNV、LR 船级社认证，IEC 60945 |
| 安装角度 | 0°~150° 可调，不影响精度 |
技术避坑指南

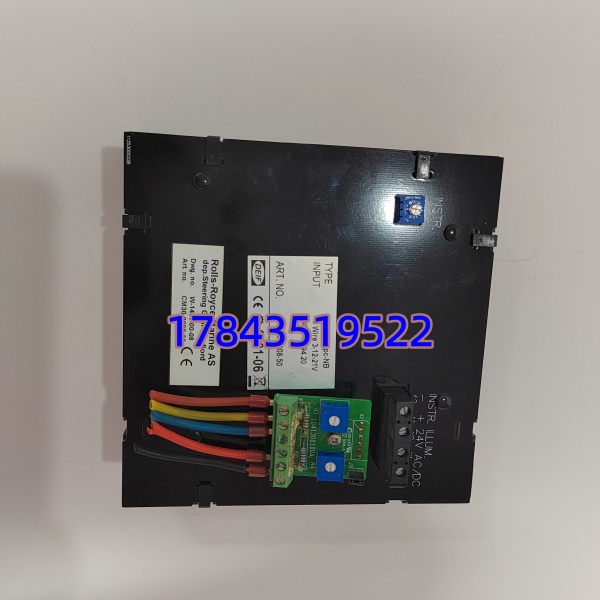

1. 输入信号类型接错
- 问题：电压 / 电流输入接反，导致指针无显示或卡死
- 避坑：接线前确认信号类型（±10V 或 ±20mA），电压输入阻抗 > 9kΩ，电流输入需串联
- 真实案例：某船舶更换后指针不动，排查发现电流信号接入电压端子，改接后恢复正常
2. 电源电压不稳
- 问题：24V 电源波动大，背光闪烁、指针抖动
- 避坑：测量电源电压（24V±10%），加装电源滤波器；避免与大功率设备共用电源
- 警示：曾有船舱电源老化，导致仪表指针频繁抖动，影响航行判断
3. 安装角度不当
- 问题：安装角度超过 150°，指针卡滞、精度下降
- 避坑：严格控制安装角度 0°~150°，固定后校准零位；避免仪表倾斜受力
- 口吻：安装角度超标是常见小问题，但会直接影响读数准确性，别忽视
4. 接线端子松动
- 问题：船舶振动导致端子松动，信号中断、指针乱跳
- 避坑：接线时拧紧端子螺丝（扭矩 0.5N・m），加装防松垫圈；定期检查接线
- 数据：船舶航行振动频率高，端子松动发生率比陆地高 3 倍，加固很关键
5. 静电与潮湿影响
- 问题：潮湿环境或静电干扰，导致背光异常、指针漂移
- 避坑：操作时防静电，仪表安装处保持干燥；避免直接接触端子针脚
- 恐吓：见过船舱潮湿导致仪表内部短路，直接报废，耽误船期
常见问题解答（FAQ）
Q1：DLQ144-PC-NB 的输入信号可以定制吗？
A：可以。标准输入为 ±10V DC 或 ±20mA，可根据船舶实际信号需求定制 0-10V、4-20mA 等量程，订货时明确信号类型即可。
Q2：这款仪表适合哪种船舶使用？
A：广泛适用于货轮、油轮、集装箱船、工程船等各类船舶的驾控台，用于舵角、螺旋桨螺距、转速等参数指示，满足主流船级社认证要求。
Q3：质保期多久？非人为损坏如何处理？
A：提供12 个月质保（自发货日起），覆盖硬件故障（非人为、过压、短路）。售后流程：联系客服（附故障照片 / 视频）→ 远程诊断 → 确认故障后 1 年内免费维修或更换，往返运费我方承担。
Q4：如何区分全新原装与翻新件？
A：全新原装 DLQ144-PC-NB 可提供：DEIF 原厂序列号可查、未拆封防静电袋、出厂合格证、面板无划痕 / 维修痕迹、指针动作顺畅无卡滞；翻新件多无完整包装，面板有打磨痕迹、序列号模糊或无法查询，指针可能卡顿。
Q5：仪表指针不准，如何校准？
A：仪表支持 ±10% 量程校准 ，步骤：① 输入零信号，调整零位螺丝使指针归零；② 输入满量程信号，调整量程螺丝使指针指满刻度；③ 重复 2-3 次，确保线性度；校准需在常温（25℃）下进行，避免温度影响精度。
