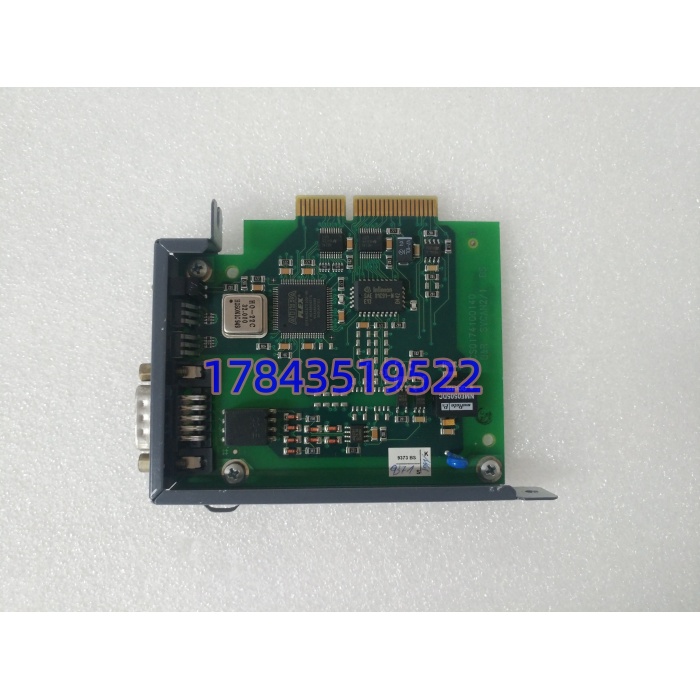

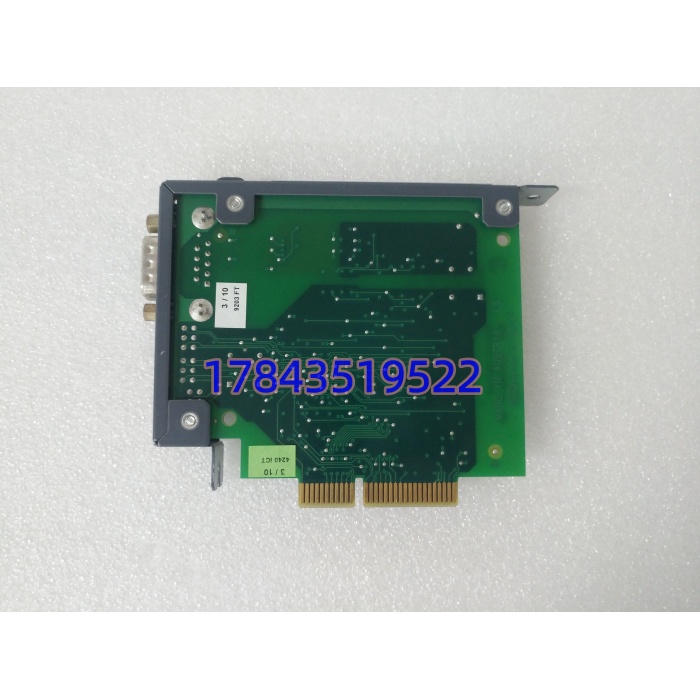

B&R 8AC110.60-2 | ACOPOS 伺服驱动 CAN 接口卡

描述

关键技术规格

• 型号：8AC110.60-2B& R Industrial Automation
• 品牌：B&R（贝加莱）
• 兼容驱动：ACOPOS 1045/1090/1180/1320 等系列
• 通讯协议：CANopen（符合 CiA 301/402）B& R Industrial Automation
• 接口：DSUB9（母头），CAN_H/CAN_L/GNDB& R Industrial Automation
• 节点地址：通过板载拨码开关设定（1~99）B& R Industrial Automation
• 电源：24V DC ±15%，由驱动器内部供电
• 功耗：≤3 W
• 工作温度：-25°C ~ +70°C
• 存储温度：-40°C ~ +85°C
• 湿度：5%~95%（无冷凝）B& R Industrial Automation
• 尺寸：120 × 45 × 25 mm
• 重量：约 150 g
• 认证：CE、UL、RoHS

产品深度介绍

B&R 8AC110.60-2 是贝加莱 ACOPOS 伺服驱动器专用 CANopen 通讯插件，用于在标准伺服驱动上扩展 CAN 总线能力，实现与 PLC、上位机或其他 CANopen 设备的实时通讯B& R Industrial Automation。模块直接插入驱动器内部扩展槽，即插即用，无需额外接线；支持 CANopen DS402 运动协议，可实现位置 / 速度 / 转矩控制指令交互与状态反馈B& R Industrial Automation。

采用工业级设计，抗干扰强、宽温稳定；板载拨码快速设定节点地址，LED 指示灯直观显示通讯状态，便于现场调试与维护B& R Industrial Automation

应用场景与行业案例

工程痛点描述

多轴运动控制中，伺服驱动器若缺乏标准总线接口，会导致布线复杂、调试周期长、扩展性差。尤其在包装、纺织、机床等设备中，需多轴同步与远程监控，传统脉冲 / 模拟量方案已难以满足高效、稳定的通讯需求。

典型应用场景

1. 包装机械 – 多轴同步控制用于立式 / 卧式包装机的送料、牵引、裁切轴，通过 CANopen 实现多轴精准同步，提升包装精度与速度。
2. 数控机床 – 伺服驱动联网为 ACOPOS 伺服提供 CANopen 接口，连接数控系统，实现轴参数配置、运动控制与故障诊断。
3. 纺织机械 – 高速卷绕 / 牵伸控制适配高速织机、加弹机，CAN 总线实时传输张力、速度数据，保障高速运行下的稳定性。
4. 物流设备 – 堆垛机 / 穿梭车驱动用于智能仓储的行走、升降、伸缩轴控制，CANopen 通讯可靠，抗工业环境干扰。

真实案例

案例：某包装设备厂伺服通讯改造去年 3 月，江苏某包装机械厂原设备采用脉冲控制伺服，布线繁琐、调试耗时，且多轴同步精度差，客户投诉率高。

升级方案：在每台 ACOPOS 伺服中加装 8AC110.60-2，构建 CANopen 总线网络，统一控制 12 轴运动。改造后，布线减少 60%，调试周期缩短 70%，多轴同步精度达 ±0.1°，设备运行稳定性显著提升，客户投诉几乎为零。
