描述
关键技术规格
| 参数项 | 实测 / 原厂标准数值 |
|---|---|
| 通道数量 | 4 路独立模拟量输出 |
| 输出信号类型 | 0–10 VDC、0–20 mA、4–20 mA 软件切换 |
| 转换分辨率 | 16 Bit |
| 通道隔离 | 通道与背板总线电气隔离 |
| 单通道负载能力 | 电压输出最小 2 kΩ；电流输出最大 500 Ω |
| 背板供电 | 24 VDC 系统总线供电，单模块功耗 3.6 W |
| 工作环境温度 | -20 ℃ ~ +60 ℃（电控柜内） |
| 防护等级 | IP20，仅允许柜内安装 |
| 总线协议 | X2X Link 本地高速背板总线 |
| 校准方式 | 软件在线校准，无需拆机调节电位器 |
| MTBF 参考值 | 68,000 小时（25 ℃恒温工况） |
产品深度介绍

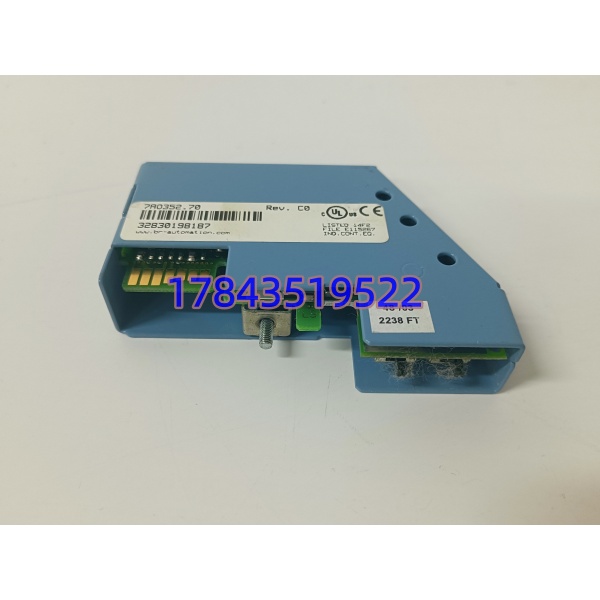

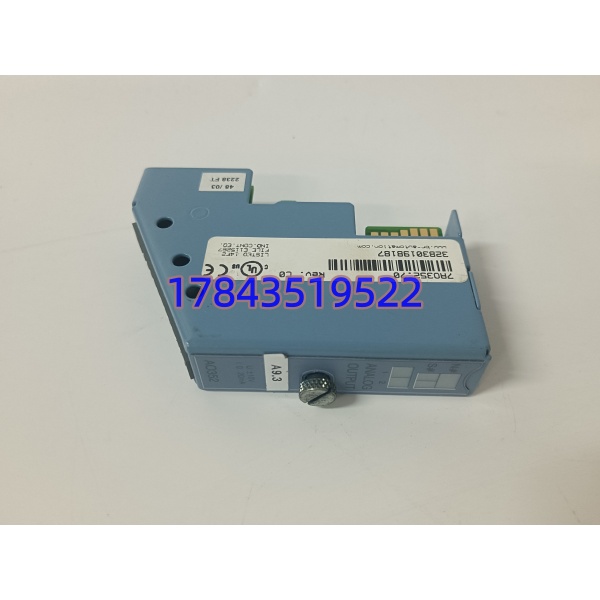

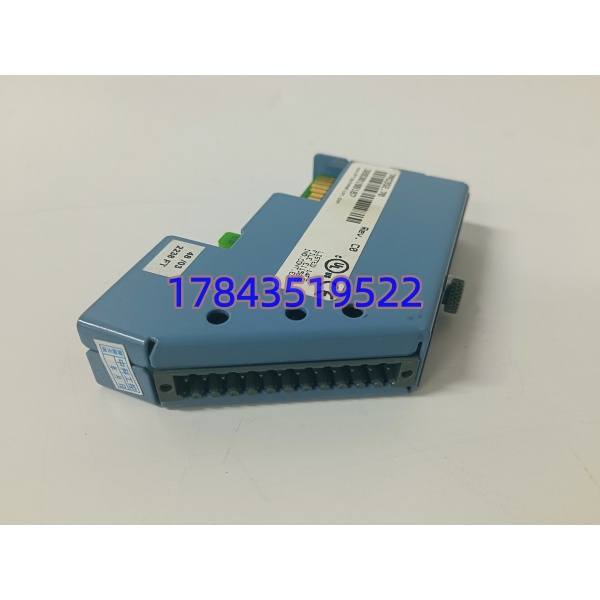

H2 7AO352.70 贝加莱 X20 AO 模块工况适配说明
16Bit 分辨率、四通道隔离、软硬件可切换电流电压输出，这套参数直接划定 7AO352.70 在中小型产线、水处理、供热系统里的标准应用地位。模块归属贝加莱 X20 分布式 I/O 家族，搭配 X20 CPU、总线控制器组成整套自动化控制站，专门给现场执行机构提供连续调节信号。
同系列经济型型号分辨率仅 12Bit，7AO352.70 高出 4Bit 带来的直观变化：调节阀微量调节无卡顿，4–20mA 回路最小调节步长可控制在 0.003mA 以内。化工、热力工况下，小开度精准控温、控压需求都能稳定满足。模块自带通道电气隔离，现场传感器接地紊乱、动力线缆干扰的场景，能大幅降低模拟量漂移、数值跳变故障频次。
❗ 明确适用边界：不建议直接安装在户外无防护箱体，冷凝水汽会腐蚀端子金手指；单通道电流负载超过 500Ω 会出现输出压降失真，长线敷设时必须核算线缆内阻。
H2 入库整机检测质控流程
入库先核对原厂外包装序列号与镭射防伪码，匹配原厂装箱单据；目视检查端子、外壳无磕碰、无插拔磨损，确认全套合格证、接线手册齐全。上机测试使用贝加莱 X20 CP1486 仿真机架，连续 24 小时带电跑循环输出测试，4 路通道轮流切换电压、电流模式，每两小时记录一次输出误差；500V 摇表完成通道与背板绝缘测试，绝缘阻值全部大于 10MΩ 方可入库。所有出库货品附带完整通电测试记录，支持客户远程视频验机。
H2 现场更换避坑要点
- 更换前断电操作，X2X 背板总线热插拔会直接损坏模块通讯芯片；
- 旧模块拆下前拍摄端子接线、模块地址拨码照片，该型号无硬件拨码，参数全部存在控制器程序内；
- 长线 4–20mA 回路仅允许单端接地，两端同时接地会形成环流，输出数值持续漂移；
- 背板总 I/O 功耗提前核算，整机电源预留 20% 以上余量，多块 AO 模块集中挂载易造成总线电压跌落。
兼容性与替代选型矩阵
| 原型号 | 替代型号 | 兼容标签 | 工程实操说明 |
|---|---|---|---|
| 7AO352.70 | AO352（短型号） | ✅ 直接替换 | 硬件完全一致，程序无需修改，订货后缀仅区分销售批次 |
| 7AO352.70 | 7AO351.70 | ⚠️ 需适配调整 | 仅 2 通道输出，点位减半，程序输出通道编号全部重写 |
| 7AO352.70 | 7AO362.70 | ⚠️ 需适配调整 | 8 通道 AO，背板功耗翻倍，原有电源容量不足需扩容 |
| 7AO352.70 | 7AI354.70 | ❌ 绝对不兼容 | AI 为模拟量输入模块，硬件电路相反，强行接线烧毁通道 |
⚠️ 选型常见误区：7AO352.70 和 7AI352.70 外观尺寸、外壳标识高度相似，仅前缀 AI/AO 区分，采购、换件时极易拿错，上机瞬间击穿内部运放芯片。
