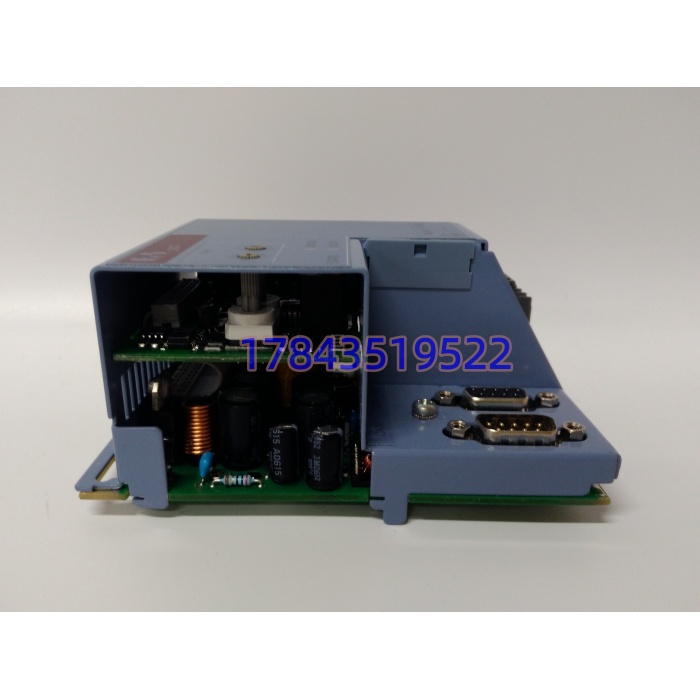

B&R 7EX470.50‑1 | CAN 总线控制器
B&R 7EX470.50‑1 | CAN 总线控制器 - 图片 2

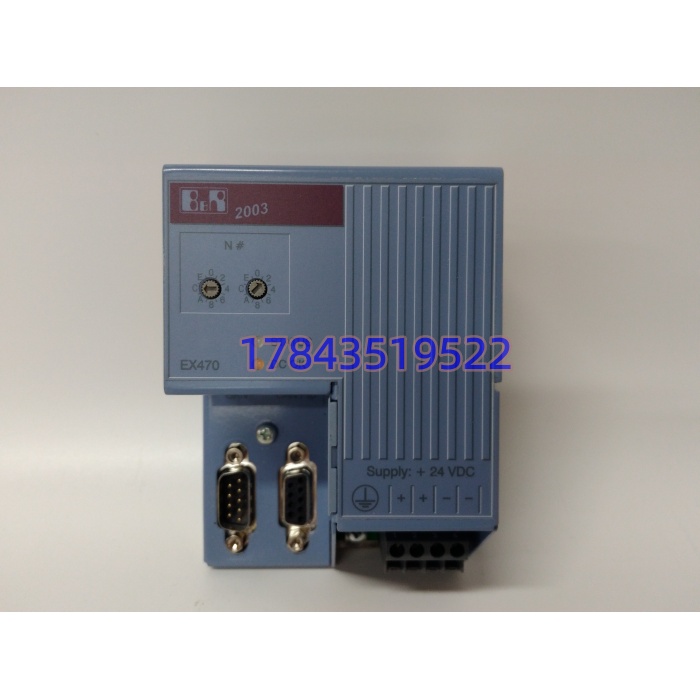

B&R 7EX470.50‑1 | CAN 总线控制器 - 图片 3

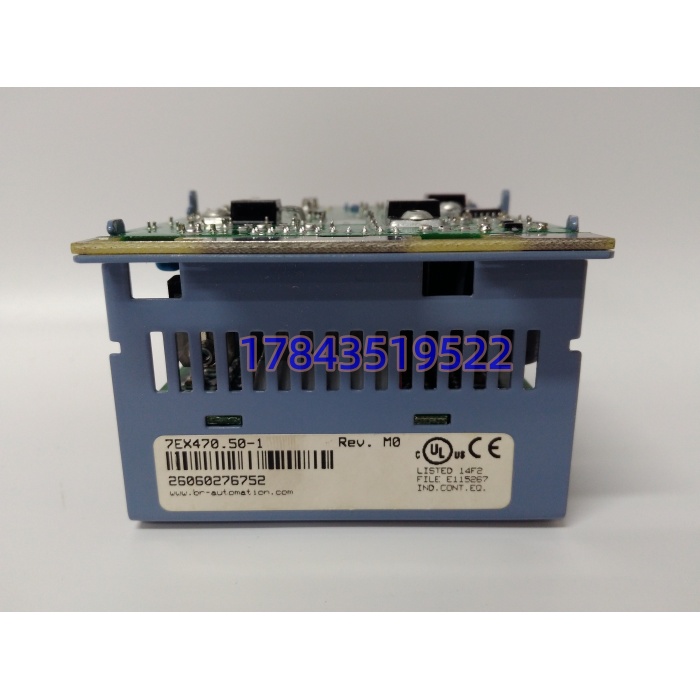

B&R 7EX470.50‑1 | CAN 总线控制器 - 图片 4

B&R 7EX470.50‑1 | CAN 总线控制器

原价为：¥7,656.00。当前价格为：¥5,676.00。

  • 型号：7EX470.50‑1
  • 品牌：B&R（贝加莱）
  • 系列：System 2003
  • 核心功能：提供两路电气隔离 CAN 总线接口，实现 PLC 与 CANopen 伺服、仪表的数据交互，分担 CPU 通讯负载。
  • 产品类型：CAN 总线控制器模块
  • 关键规格：2 路隔离 CAN 接口、24VDC 供电、支持 CANopen 协议。
我要购买
分类：

描述

产品详情

・型号：7EX470.50‑1・品牌：B&R（贝加莱）・系列：System 2003

规格参数

  • 适配机架：B&R System2003 标准机箱
  • CAN 接口：2 路，电气隔离设计，DSUB9 接口
  • 总线协议：CAN2.0，支持 CANopen，最大速率 1Mbit/s
  • 供电：DC24V，整机功耗 14.5W
  • 背板：System2003 内部总线，挂载至 CPU 机架
  • 认证：CE、cULus、UKCA 认证B& R Indus…
  • 工作温度：0℃ ~ +60℃，机柜内无凝露
  • 防护等级：IP20，仅限柜内使用
  • 安装方式：System2003 插槽直插安装
  • 面板指示：LED 指示灯显示电源、总线状态、故障告警
  • 配套配件：CAN 总线接头 7AC911.9 等，需单独采购B& R Indus…
  • 固件约束：固件版本需要匹配 System2003 CPU 固件，以原厂手册为准

产品介绍

7EX470.50‑1 是 System2003 平台专用 CAN 总线控制器，用来对接 CANopen 伺服驱动器、变频器、智能传感器，把 CAN 总线通讯任务剥离出来，降低主 CPU 通讯压力。坦白讲，它不能直接和 X20 系列 CAN 卡互换，硬件背板定义完全不一样。我在现场遇到过拿错系列模块，硬件插不进机箱；就算能插上，工程师软件识别报错，总线完全不通。System2003 整套平台已经停止迭代，不少老设备没有整机改造预算，依靠库存备件维持产线运行。



应用场景与行业案例

旦故障，两条 CAN 总线全部节点失联，伺服、变频器失去控制，产线直接停机，容易出现工件报废。

  • 包装印刷设备：多轴 CANopen 伺服运动控制，依赖本模块做总线数据转发。
  • 塑料挤出产线：挤出机配套伺服、温控仪表 CAN 总线组网，老 2003 设备备件抢修。
  • 纺织机械产线：多轴同步运动控制，现场电磁干扰大，需要隔离 CAN 接口。
  • 锂电老款设备：存量 System2003 设备，不允许改动原有程序架构。

真实案例：某包装厂生产线运行中 7EX470.50‑1 报总线硬件故障，整条产线伺服全部停止输出。仓库备件是 X20 系列 CAN 模块，外形尺寸不一样，根本无法插入 2003 机箱。等待 7EX470.50‑1 备件到货耗时 4 天，产线全程停机，订单交付被迫延后。事后仓库台账明确区分 System2003 与 X20 备件，备注机箱兼容性约束。
