描述
关键技术规格
- 输出通道：8 路 NPN 晶体管输出
- 额定输出电压：24 VDC
- 单通道最大负载电流：0.5 A
- 单通道保护：独立短路保护、过热过载切断
- 状态指示：每通道独立 LED 指示灯
- 配套端子：需单独采购 7TB712.9 端子底座
- 工作温度区间：-20 ℃ ~ +60 ℃
- 防护等级：IP20（仅电控柜内安装）
- 认证资质：CE、cULus 防爆二类区域认证
- 单模块功耗：0.25 W
- 安装方式：2003 系列标准背板旋入式卡扣安装
产品综合介绍
一、产品深度介绍

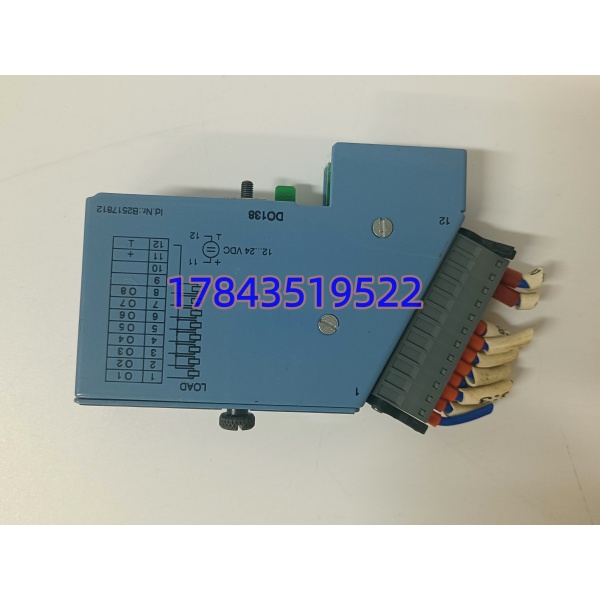

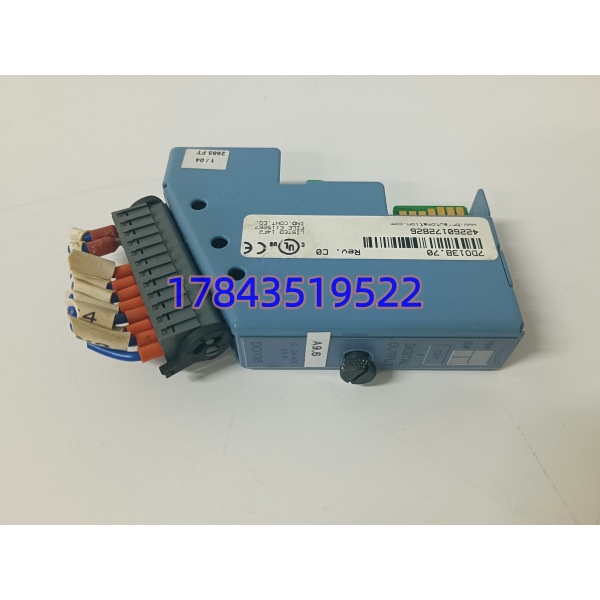

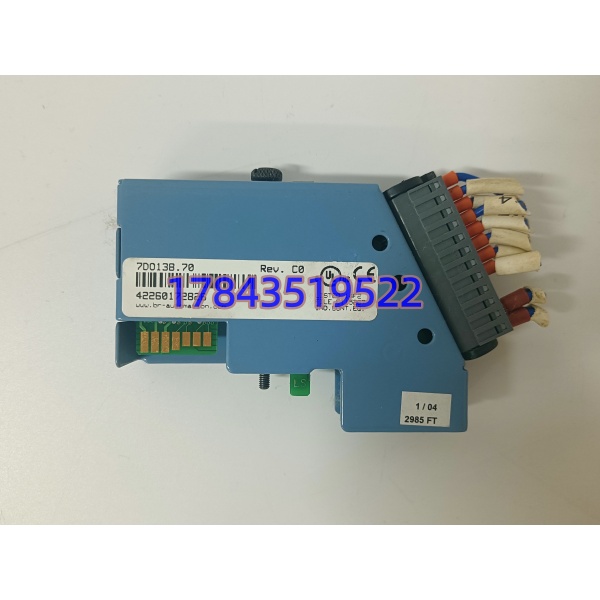

存量老产线抢修、设备技改场景里，这款卡件的现场容错能力是核心优势。贝加莱 7DO138.70 适配整套 System 2003 控制平台，承接控制器逻辑信号，直接驱动小型电磁阀、操作面板指示灯、微型中间继电器，早年大量配套包装、注塑、纺织自动化设备。对比同系列 7DO135.70，单通道带载能力提升至 0.5 A，多数小型负载无需额外加装继电器，简化柜内布线。现场多年使用数据显示，模块平均无故障运行时长超 52,000 小时。它采用单通道故障隔离设计，单路线路短路只会切断对应点位，其余 7 路输出保持正常动作，能大幅压缩设备停机时长。面板直接印刷完整接线原理图，端子丝印清晰，现场抢修不用随身携带厚重纸质手册。客观短板需要提前考量：该系列平台早已停产，原厂不再产出全新期货，供货完全依托市场存量；硬件总线架构老旧，扫描周期优于入门卡件，但不及新一代 X20 系列 I/O；无硬件冗余通道，高危连续工位建议搭配备用模块。
二、兼容性与替代选型
- 7DO139.70 → 7DO138.70：✅ 直接替换，电压兼容范围拓宽至 12–24VDC，原有控制程序无需修改
- 7DO135.70 → 7DO138.70：⚠️ 需适配调整，原卡仅 4 通道、0.1A 负载，更换后大负载可直接驱动，小负载程序通用
- X20DO9322 → 7DO138.70：❌ 绝对不兼容，两代背板总线协议不互通，更换需同步替换 CPU、底板并重新组态程序⚠️ 选型高频误区：7DI138.70 输入模块外观尺寸和本款完全一致，电气功能相反，无法替代输出使用，采购前核对图纸 IO 清单。
三、入库出货全质检流程
- 入库核验：全新件核对原厂装箱单、序列号镭射防伪；拆机件检查金手指无腐蚀、无打磨动焊痕迹，录入批次档案
- 整机老化测试：搭载 7CP476 标准测试机架连续通电 24 小时，全通道循环通断模拟负载，使用 Fluke 115C 万用表校验输出电流、压降
- 电气安全检测：500V 摇表测绝缘电阻＞10 MΩ，完成整机接地连续性校验
- 信息存档：记录模块固件版本，拍摄端子、卡扣、拨码位置留存资料
- 出库防护：真空防静电袋密封，多层气泡膜缓冲装箱，粘贴 QC 合格标签，随货附带纸质测试报告，可提前提供通电测试视频核验
四、现场实操避坑指南
- 固件版本冲突拆旧模块前记录固件大版本，新旧固件跨代容易出现背板通讯超时。有化工现场曾因固件版本不匹配停机两天，采购时可要求供应商匹配现场现有固件。
- 配套端子遗漏7DO138.70 出厂不含 7TB712.9 接线底座，下单时同步配齐，缺少底座无法完成外部线路接线。
- 静电击穿风险干燥冬季车间拆装必须佩戴接地防静电手环，人体静电极易击穿通道驱动芯片，有现场徒手拔卡直接烧毁两路输出的实例。
- 机架供电容量不足单机架多块 I/O 集中安装时，总功耗预留 20% 以上余量，老旧控制柜电源余量不足会出现输出闪烁、带载无力。
- 禁止热插拔2003 整套系统不支持带电插拔模块，拆装前必须切断机架 24V 供电，避免总线芯片烧毁。
快速决策快照
- 适用场景：2003 老系统设备维修、老旧产线技改、备件库存补充
- 不适用场景：新建自动化项目、高速高精度控制产线、户外高湿粉尘无柜体防护环境
- 采购建议：核心连续生产线优先全新原装；辅助工位、备用设备可选用拆机测试件压缩成本
- 配套必购物料：7TB712.9 端子底座
- 交付时效：少量现货当日出库，大批量库存可协商分批交货
