描述
产品详情

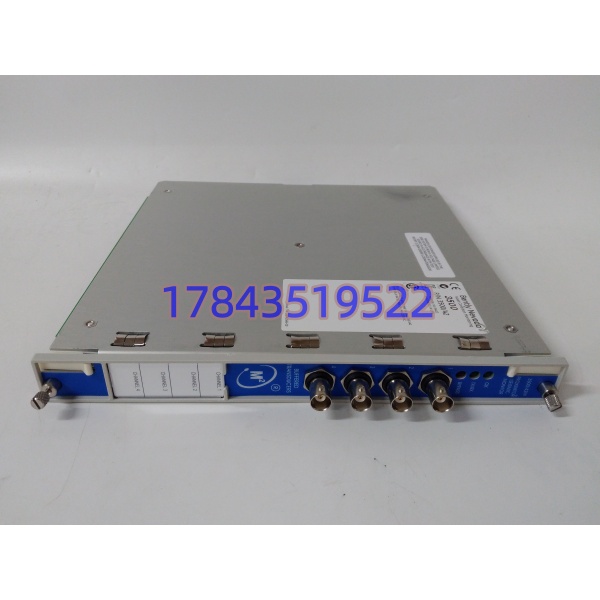

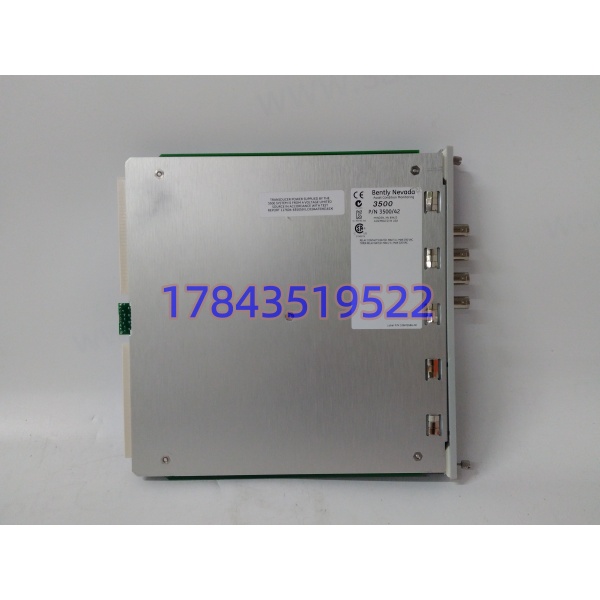

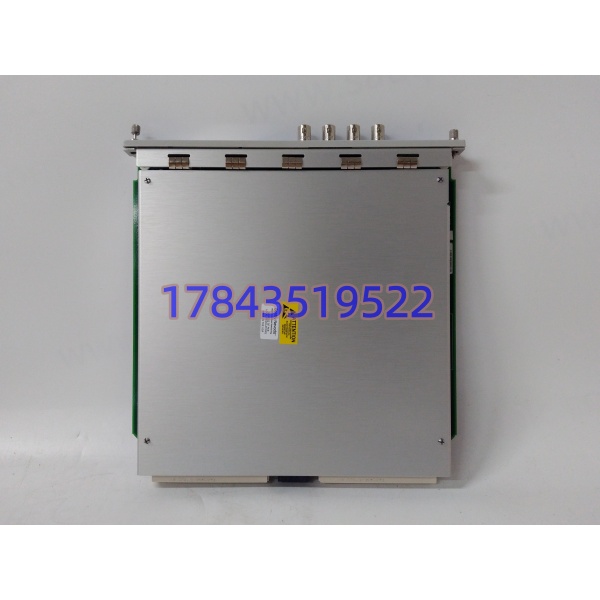

・型号：3500/42M
・品牌：Bently Nevada
・系列：3500 Machinery Protection 监测卡件
规格参数
- 通道数量：4 路独立可编程测量通道
- 兼容传感器：涡流探头、速度传感器、压电加速度传感器
- 探头供电：每通道内置 – 24VDC 输出，带短路保护
- 可选测量类型：径向振动、轴位移、差胀、偏心、壳体速度 / 加速度、轴绝对振动Baker Hugh…
- 标准灵敏度档位：3.94mV/μm、7.87mV/μm、0.394mV/mm 多档可选本特利
- 信号输出：每通道 BNC 缓冲动态信号；4~20mA 记录仪变送输出
- 频率带宽：软件可调 4Hz~4000Hz 或 1Hz~600Hz 两种区间
- 整机功耗：7.7W
- 配套底座：128229-01 I/O 端子底座，必须成套使用
- 工作温度：0℃ ~ +60℃（机柜垂直安装）
- 存储温度：-40℃ ~ +85℃
- 认证标准：API670、CE、UL、SIL2（以原厂证书核对）
产品介绍
3500/42M 是 3500 系统通用性最强的四通道监测卡，区别于只支持涡流探头的 3500/40M，单卡可同时接入轴系涡流探头与壳体振动传感器，一套卡同时完成转子相对振动与机壳绝对振动监测，减少机架槽位占用。普通单类型监测卡需要分开布置轴振、壳体振动卡件，机柜槽位紧张时只能扩容机架；这款模块通道独立配置，每条通道单独设置传感器类型、量程、报警阈值。现场老机组改造常用它替代多块专用卡件，调试只需要一套组态软件，同时支持报警、危险两级阈值，可配置逻辑表决过滤误跳机，满足大型旋转设备联锁保护规范。
应用场景与行业案例
痛点切入
机组同时需要轴振与壳体振动监测，分卡布置占用大量机架空间，扩容改造成本高；普通卡件仅支持单一传感器，探头类型更换必须整卡替换；高温油污工况下通道漂移，虚假报警频繁触发机组降负荷。
典型场景
- 火电厂汽轮发电机组：轴径向振动 + 轴承座壳体振动同步采集，实现转子与机壳双重保护。
- 炼化大型蒸汽压缩机：轴位移、差胀、壳体加速度测点集中布置，满足 API670 机组联锁要求。
- 煤化工空分增压机组：高速空压机多测点共用单卡，减少 3500 机架扩容数量。
- 油气长输管线压缩机站：野外机柜宽温稳定采集，兼容涡流与速度两种探头。
真实案例
某 400MW 机组原有方案用 3500/40M 测轴振、外加独立振动卡采集壳体振动，机柜槽位全部占满，新增测点无法扩容。后期全部更换 3500/42M，每块卡同时承载 2 路轴振、2 路壳体振动，腾出完整机架用于新增保护测点。去年夏季其中一块 42M 单通道出现间隙电压漂移告警，系统仅单通道报警，其余测点正常参与联锁，检修班组趁夜间低负荷在线更换卡件，机组全程未停机。振动班组反馈，一卡多用能减少备件储备种类，长期运维成本更低。
常见问题解答
- 3500/42M 支持带电热插拔更换吗？不建议运行中直接插拔。模块直连背板总线与联锁报警回路，带电拔出会瞬时丢失 4 路振动信号，危险阈值触发逻辑容易误动作；更换前需将对应测点联锁切旁路，断开机架供电再操作。
- 该型号有无停产，和 3500/40M 怎么区分选用？3500/42M 仍有原厂供货；3500/40M 仅支持涡流探头，只能测轴振、轴位移；42M 兼容涡流、速度、加速度三类传感器，需要同时监测轴与壳体振动时选 42M，仅轴系监测可选用 40M。两者机架槽位通用，但底座组态参数不能互通。
- 新旧批次 3500/42M 混用会不会组态丢失、读数异常？机架整体组态存在 3500 网关模块，不会丢失。新旧硬件固件版本差距大时，会出现间隙电压读取轻微偏移告警，不影响联锁输出；同一机架统一同固件版本卡件，可消除巡检告警。
- 如何区分全新原装、拆机翻新、仿造卡件？原装全新面板印刷完整清晰，背板金手指无插拔划痕，BNC 接口无磨损；拆机件金手指有均匀插拔痕迹，主板电容轻微发黄；翻新件会更换电解电容，长时间运行通道温漂超标。收货可接入标准涡流探头做 24 小时间隙电压拷机测试。
- 同一卡 4 个通道可以混用不同类型传感器吗？可以，每条通道独立设置传感器类型与灵敏度，例如通道 1-2 接涡流探头，通道 3-4 接速度传感器，软件分别配置参数即可，无需分开布置卡件。但单通道内不能混用不同长度探头线缆，会造成线性失真。
- 备件质保周期，通道无读数故障排查顺序是什么？全新原装质保 12 个月，拆机备件质保 3 个月；测点无信号先检查探头间隙电压、同轴线缆有无破损，再核对底座端子接线，最后更换 3500/42M 模块，不要直接重启整套 3500 机架。
- 长期存放呆滞 42M 备件上机会不会失效？原厂密封存放 3 年内性能稳定；潮湿仓储备件 BNC 接口、背板触点易氧化，上机前接入标准探头校验间隙电压与振动量程，确认报警、4-20mA 变送功能正常再投入机组保护。
