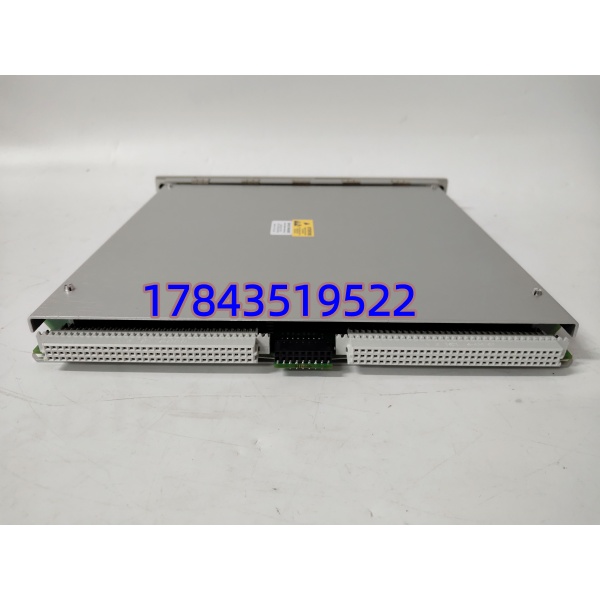

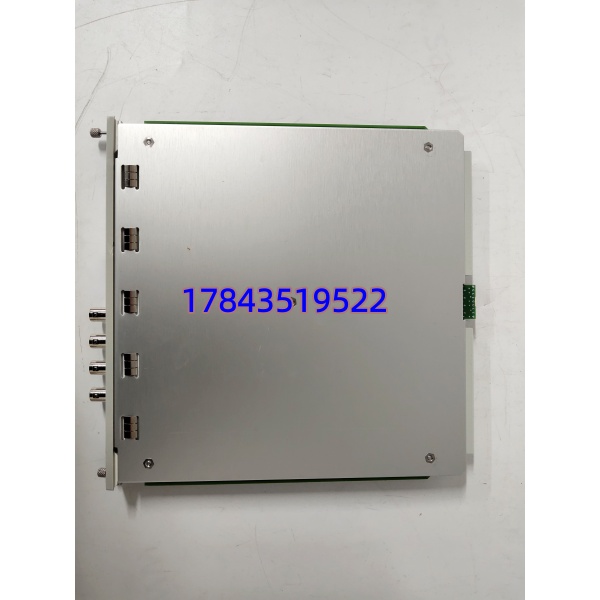

产品详情
・型号：3500/40M（140734-01）
・品牌：Bently Nevada
・系列：3500 系列机组保护监测模块
技术参数
| 参数项 | 原厂实测规格（依据 Datasheet 141535） |
|---|---|
| 输入通道 | 4 路独立隔离差分涡流信号输入 |
| 兼容传感器 | 3300XL 全系列 – 24V 偏置电涡流探头 |
| 信号带宽 | 0.7Hz~10kHz（-3dB 抗混叠滤波） |
| 模数转换 | 24 位 Δ-Σ ADC，有效分辨率≥16 位 |
| 标准灵敏度 | 3.94mV/μm（100mV/mil）、7.87mV/μm（200mV/mil）可选 |
| 整机功耗 | 典型 7.7W，由机架背板 24VDC 供电 |
| 变送输出 | 每通道可编程 4–20mA / 0–10V 模拟量 |

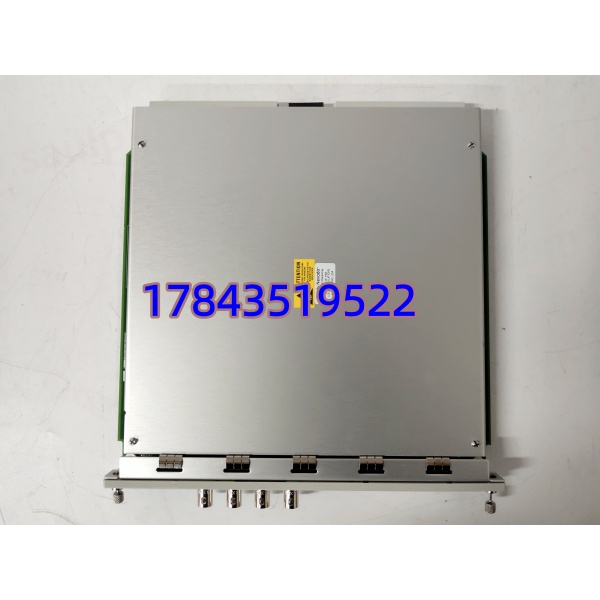

| 前面板接口 | 4 路 BNC 缓冲探头输出，短路保护 |
| 工作温度区间 | -20℃ ~ +70℃，PCB 三防涂层 |
| 存储温区 | -40℃ ~ +85℃ |
| 合规认证 | SIL2、CE、UL508、API 670 第五版 |
| 整机尺寸 | 241.3mm×24.4mm×241.8mm |
| 净重 | 0.91kg |
| 配套后端子板 | 132306-01（普通型）/135489-03（防爆安全栅型） |
产品介绍
从多台电厂汽轮机组技改现场实测情况来看，老式一体式 3500/40 卡件故障后需整架停机更换，而 3500/40M 采用前后卡分离架构，支持带电热插拔，单通道损坏仅更换对应前卡即可，机组停机检修时长可压缩 60%。严格来说，该卡仅处理电涡流探头静态位移与径向振动信号，无法采集加速度类振动数据，需要测振动烈度的工况要搭配 3500/42M。
依托背板高速总线，模块同步采集四路探头数据，可组成两组 X-Y 正交探头对绘制轴心轨迹，内置多级数字滤波能过滤变频器、齿轮啮合带来的高频杂波，减少机组误跳机风险。对比第三方采集转换装置，原厂卡件报警逻辑直接联动 3500/32 继电器模块，构成 SIS 安全保护回路，数据完整性、安全等级满足石化、火电机组合规验收要求。短板是通道仅支持涡流传感器，磁电式、压电式探头无法直连，需额外加装信号调理单元。
替换与升级建议
✅ 直接替换（零组态修改，15 分钟拆装）
- 全新 3500/40M 140734-01：插槽尺寸、背板通讯协议、端子定义完全统一，旧卡拔出直接插装，原有上位机、保护定值无需改动。
⚠️ 软件兼容（需重新配置通道功能，工时约 40 分钟）
- 3500/42M：机架插槽通用，同时兼容涡流 + 加速度探头；仅测轴振位移场景替换无硬件改动，但需删除原有位移组态、重新分配振动测量通道，增加少量组态调试工时，采购单价上浮 22%。
❌ 硬件不兼容（不建议替换，改造成本高）
- 老款一体式 3500/40：无分体后卡结构，背板总线协议版本老旧，插入 M 系列机架会报总线故障，需同步更换整套机架背板，单套改造费用提升 70% 以上；
- 第三方国产涡流采集卡：无 3500 背板通讯接口，无法接入系统报警逻辑，仅能输出 4–20mA 模拟量，丢失机组硬件故障诊断功能。
