描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数 | 4 通道（成对组态，最多 2 种功能） |
| 输入传感器 | 本特利涡流 / 电容接近探头 |
| 测量功能 | 径向振动、轴向位移、差胀、偏心、REBAM® |
| 测量范围 | 振动 0.5Hz–10kHz；位移 ±2mm（±80mils） |
| 精度 | 满量程 ±0.33%（典型） |
| 灵敏度 | 振动 / 位移：3.94mV/μm 或 7.87mV/μm |
| 冗余支持 | 三重模块冗余（TMR）架构 |
| 电源 | 24VDC（18–36V 宽压），功耗 7W |
| 工作温度 | -30°C ~ +65°C（存储 – 40°C ~ +85°C） |
| 认证 | API 670、CE、UL、SIL2/3 安全等级 |

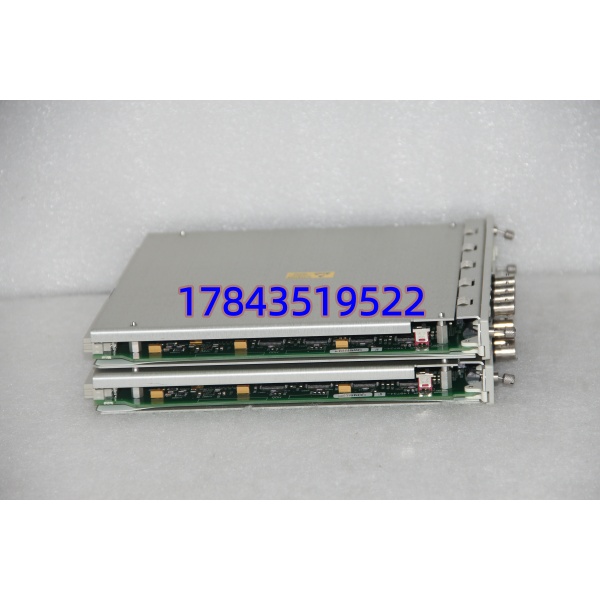

350040M
产品深度介绍
Bently Nevada 3500/40M 是 3500 系统的核心监测模块，专门用于 旋转机械（汽轮机、压缩机、风机） 的振动与位移保护。模块接收涡流探头信号，经放大、滤波、线性化处理后，精确测量轴振动、轴向位移、差胀等关键机械量。
支持TMR 三重冗余，单通道故障不影响整体测量，满足 SIL3 安全等级；每通道独立可编程报警（警告 / 危险两级），实时超限判断与联锁输出。通过 3500 机架软件组态，通道可灵活分配功能，适配不同机组监测需求。

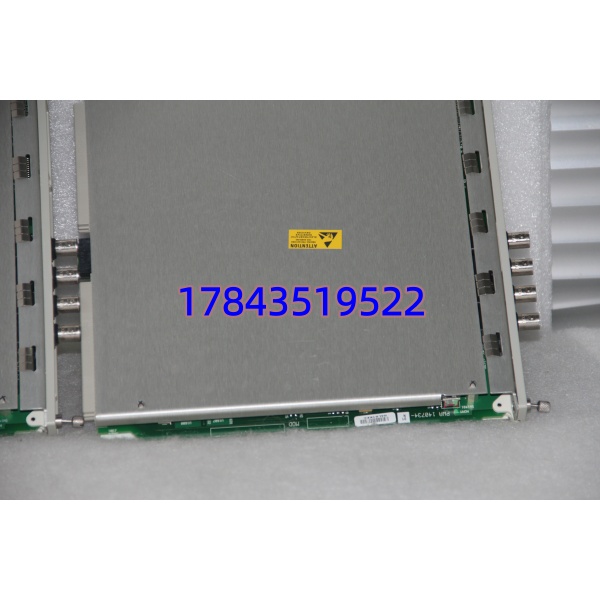

350040M
应用场景与行业案例
工程痛点
高速旋转机械（汽轮机、压缩机）的轴振动 / 位移超限是设备损坏的主因。普通仪表精度不足、无冗余，故障时易误报或漏报，导致非计划停机，损失巨大。
典型应用场景
- 电力行业：火电 / 核电汽轮机、发电机振动与轴向位移监测保护。
- 石油化工：离心压缩机、裂解气压缩机、蒸汽透平的状态监测。
- 冶金行业：高炉鼓风机、制氧机空压机的振动保护。
- 油气输送：管道压缩机站机组健康监测与故障预警。
真实案例
某石化公司裂解气压缩机轴振动异常，原监测模块老化导致数据漂移，多次误报警。更换 3500/40M 后，测量精度恢复至 ±0.33%，实时捕捉到转子不平衡趋势，提前安排检修，避免轴瓦烧毁与非计划停产，挽回直接损失超 500 万元。

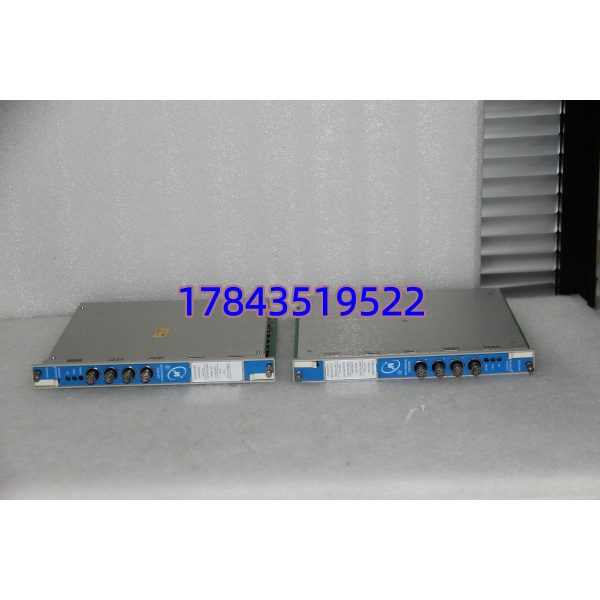

350040M
核心卖点与差异化
- 高精密测量：±0.33% 满量程精度，符合 API 670，适配高速机组。
- TMR 冗余设计：三重通道表决，单点故障不失效，安全等级达 SIL3。
- 多功能组态：4 通道可灵活配置振动、位移、差胀等，降低备件种类。
- 宽温强适应：-30°C~+65°C 稳定运行，适配严苛机房与现场环境。
- 原装正品保障：本特利原厂，12 个月质保，提供技术支持与校准服务。
技术避坑指南
- 探头匹配错误：必须使用本特利原厂 3300/3500 系列涡流探头，第三方探头易导致测量漂移或损坏模块。
- 电源波动超标：供电电压需稳定在 24VDC±10%，波动过大易引发数据跳变或模块重启，建议配冗余稳压电源。
- 接地不良干扰：模块与探头屏蔽层需单端接地，多点接地易引入共模干扰，导致振动测量值异常波动。
- 组态功能混淆：径向振动与轴向位移通道不可混用，组态时需严格按探头安装位置分配功能，避免保护逻辑失效。
