描述
产品详情

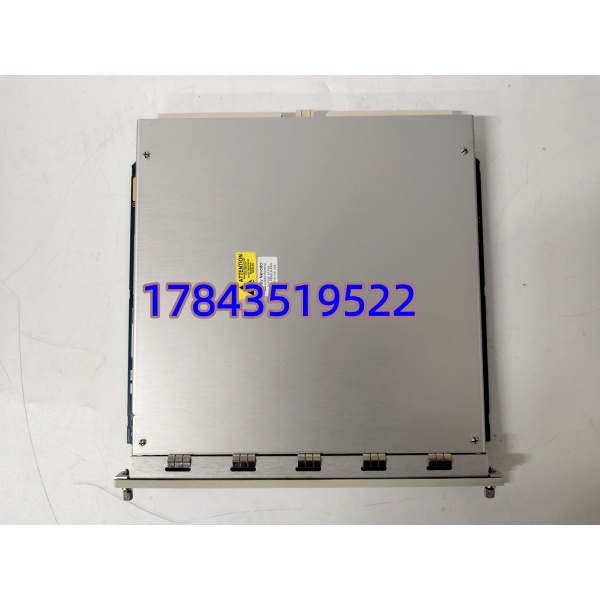

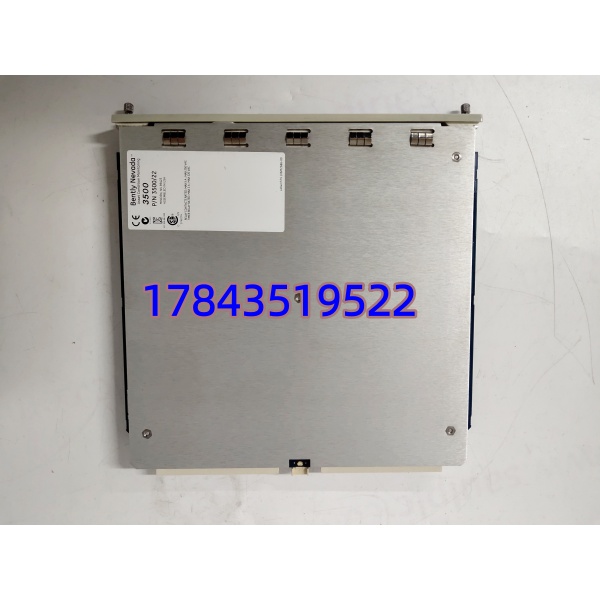

・型号：350022M（3500/22M）
・品牌：Bently Nevada 本特利
・系列：3500 机组状态监测系统
技术参数
| 参数项 | 规格数值 |
|---|---|
| 配套前后卡物料号 | 前卡 138607-01，后卡 146031-01 |
| 整机功耗 | 10.5W（24VDC±10% 供电） |
| 网口规格 | 10/100M 自适应铜缆以太网，可选光纤 FX 端口 |
| 本地波形缓存 | 16MB，存储报警前后动态波形数据 |
| 安全认证等级 | IEC 61508 SIL2，满足 API 670 机组保护标准 |
| 机架安装位置 | 紧邻电源模块的 1 号专属插槽，不可随意更换槽位 |
| 兼容监测卡 | 3500/40M、3500/42M 全系列 M 型新一代监测卡 |
| 工作温度区间 | -20℃ ~ +65℃，存储温度 – 40℃~+85℃ |
| 电磁兼容标准 | ISA G3、IEC 61000-6-2 工业抗扰 |

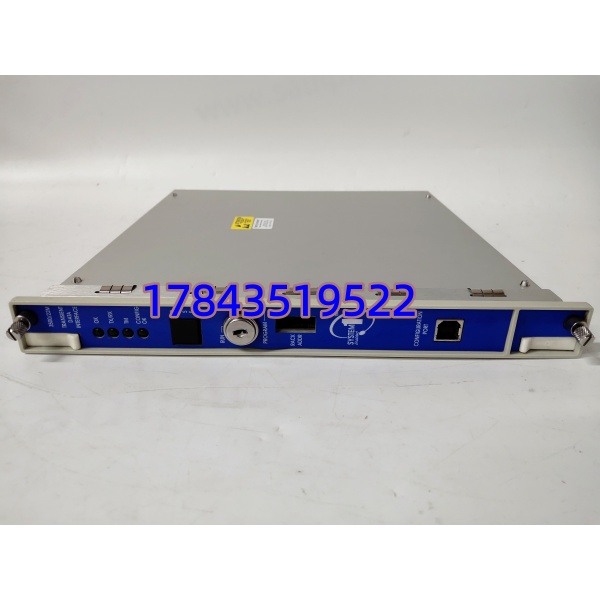

| 面板接口 | USB-B 本地组态口、系统复位按键、运行 / 报警 LED 指示灯 |
| 最大机架寻址数量 | 支持 127 台独立 3500 机架组网 |
| 严格来说，固件限制 | 低于 v4.1 版本固件无法读取 TMR 三冗余机架表决数据 |
产品介绍
多数电厂老 3500 机架仅装配 3500/20 基础 RIM 卡，只能上传稳态报警数值，机组振动突变时丢失关键波形，故障溯源只能依靠人工现场录波，停机排查时长普遍拉长 8 小时以上。3500/22M 将机架总线管理、高速瞬态采集、以太网网关三类功能集成单块卡件，在煤化工大型合成气压缩机改造项目对比实测，同等负荷波动工况下，可完整留存振动峰值前后 10 秒连续波形，大幅缩短故障定位周期。
原厂出厂执行 72 小时高低温循环老化与网络断连冲击测试，核心采购优势在于原生适配 System 1 诊断软件，无需额外加装第三方通讯转换器，单机架仅占用 1 个槽位完成全部数据对外交互；它存在明确使用局限，老旧非 M 系列监测卡（3500/40、3500/42 标准版）无法实现波形同步采集，仅能读取基础报警，单纯做 DCS 点位转发采购会出现功能冗余，抬高备件持有成本。
替换与升级建议
- ✅ 直接替换：同批次全新 3500/22M 整套前后卡 插槽、背板总线、网口协议完全统一，原有网络组态文件可直接导入，更换停机工时 0.5 小时，无额外辅材支出。
- ⚠️ 软件兼容（需重新组态网络）：老款 3500/22（非 M 版本） 硬件插槽通用，但瞬态缓存仅 2MB、不支持 SIL2 认证，替换后需重新配置波形采集时长、报警预录波参数，调试工时 2~3 小时，不影响原有监测保护逻辑。
- ❌ 硬件不兼容：3500/20 RIM 基础接口卡 仅具备机架总线转发能力，无波形存储硬件，无法读取瞬态振动数据；直接替换会丢失机组动态诊断功能，若要实现同等采集能力，需额外加装 TDXnet 通讯处理器，整体改造成本为单块 22M 模块 2.8 倍，存量机组不推荐。
