描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 / 部件号 | 3500/22M / 288055-01 |
| 功耗 | 10.5W（机架总线供电） |
| 通讯接口 | 10/100Base-TX（电口，自适应）；100Base-FX（光纤）；前面板 RS232（115.2kbaud） |
| 数据采集 | 48 通道波形同步采样，带宽最高 500kHz |
| 数据类型 | 稳态参数 + 瞬态波形（振动 / 位移 / 转速） |
| 工作温度 | -30°C ~ +65°C（运行）；-40°C ~ +85°C（存储） |
| 湿度 | ≤95%（非冷凝） |
| 重量 | 约 0.91kg |
| 认证 | API 670、CE、UL、CSA |
| 状态 | 原厂在产，常用库存 |
产品深度介绍

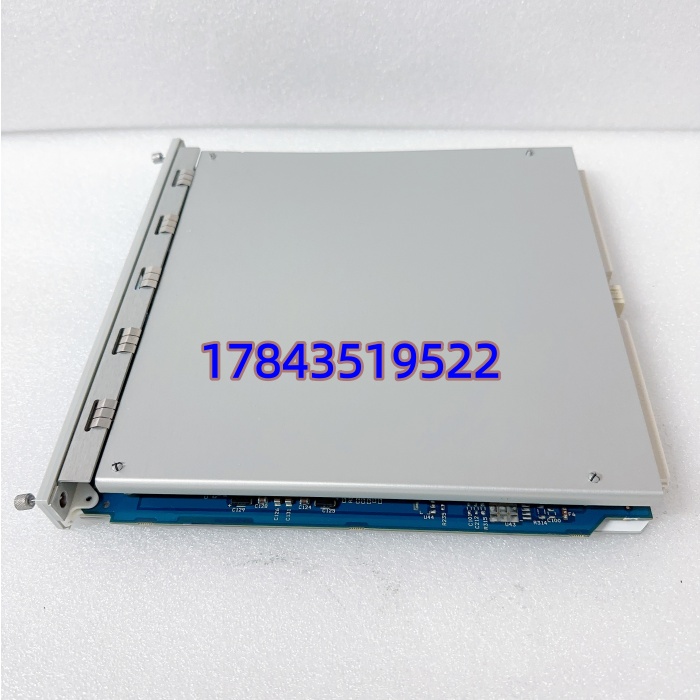

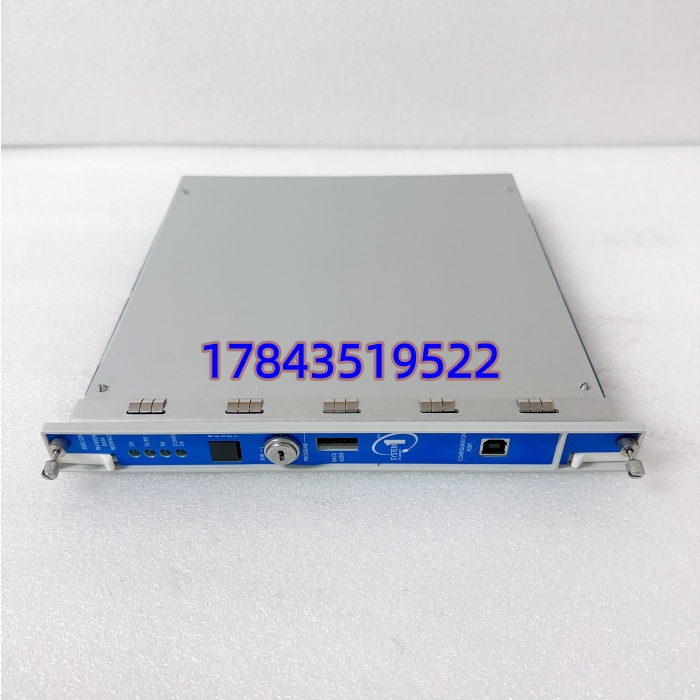

3500/22M（288055-01）是 Bently Nevada 3500 系统的标准 TDI 模块，作为机架与外部诊断平台的唯一数据桥梁，负责全机架 I/O 卡件（如 3500/40M、3500/42M）的数据汇总、处理与上传。
- 功能集成：替代老款 3500/20（RIM）+ TDXnet 组合，单模块完成机架接口 + 高速通讯，简化架构；
- 高速采集：同步捕捉 48 通道瞬态波形，500kHz 带宽，精准记录振动冲击、启停过程等动态事件；
- 双网冗余：电口 + 光纤双以太网，支持热切换与远程诊断，保障数据连续；
- 非安全路径：仅负责数据上传，不参与保护逻辑，模块故障不影响机组联锁跳闸。
典型应用场景
- 电力 – 火电 / 核电：汽轮机、发电机、给水泵、送风机振动监测，上传 System 1 做故障诊断（不平衡、不对中、轴承磨损）；
- 石油化工：大型离心压缩机、反应釜搅拌器、机泵群状态监测，预警轴裂纹、油膜涡动等隐患；
- 冶金 / 空分：高炉鼓风机、制氧机空压机、轧钢电机在线监测，保障连续生产。
核心卖点与选型要点
- 集成高效：单模块替代 2 个老部件，减少故障点、降低维护成本；
- 高速精准：500kHz 带宽 + 48 通道同步，瞬态事件无遗漏，诊断精度更高；
- 双网可靠：电口 + 光纤双冗余，适配工业复杂环境，数据传输零中断；
- 即插即用：1 号槽位固定安装，自动识别机架配置，无需复杂组态；
- 注意：老款 3500/22（146031-01）可直接升级为本型号，硬件兼容、数据格式一致。
替换与兼容
- 直接替换：3500/22（146031-01）→ 3500/22M（288055-01），引脚 / 安装 / 通讯完全兼容，上位机无需改配置；
- 机架兼容：适配 3500/05、3500/06、3500/07 全系列机架；
- 不可替代：不能用 3500/20（仅 RIM 功能，无高速波形上传）或第三方模块（不支持 System 1 协议、数据丢包）。
质量检测流程
- 外观核验：无划痕、变形，金手指完好，序列号与原厂一致；
- 上电测试：机架总线供电 10.5W，OK 灯常亮，TX/RX 灯通讯正常；
- 通讯测试：以太网连接 System 1，48 通道数据全上传、波形无失真；
- 协议验证：适配 Bently 专用协议，组态软件可正常读写参数；
- 包装出库：防静电袋 + 原厂盒，附测试报告、合格证与序列号。
