描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 & 物料号 | 3500/22M，零件号 288055-01 |
| 标准安装位置 | 3500 机架 1 号插槽（Slot1，电源右侧固定槽位） |
| 集成功能 | 机架接口 RIM + 瞬态数据采集 TDI 二合一，无需额外通讯处理器 |
| 通讯接口 | 100Base-FX 光纤以太网（MT-RJ）、10/100M 铜缆 RJ45、USB 调试口、DB9 RS232 |
| 支持协议 | Modbus TCP、Modbus RTU、BNCOMM，对接 DCS 与 System1 诊断软件 |
| 动态采样性能 | 最高 102.4kHz 波形采样，单机架最多 48 路动态振动通道 |
| 本地存储 | 内置大容量 Flash，存储启停波形、故障触发波形、长期趋势数据 |
| 运维特性 | 支持带电热插拔，更换不中断机组保护联锁 |

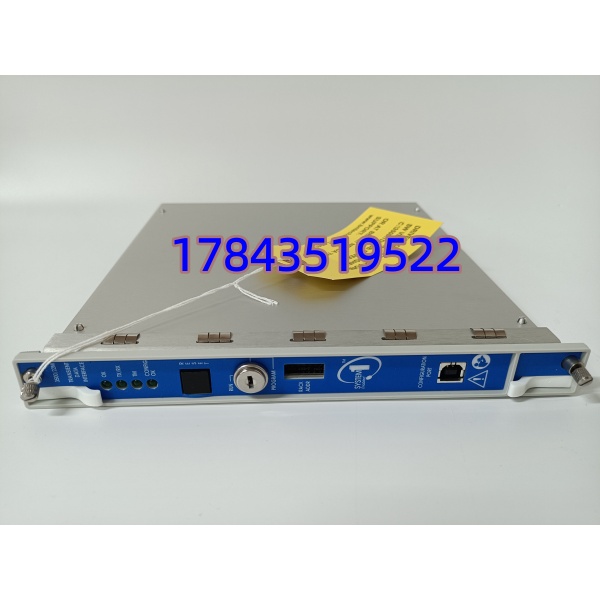

| 面板指示灯 | OK 运行灯、通讯收发 TX/RX、组态 OK、多重故障告警 LED |
| 机架复位功能 | 面板硬件复位按键，清除锁定告警 |
| 继电器输出 | 机架综合故障无源干接点，5A@24VDC 告警输出 |
| 整机功耗 | 满载运行＜5 W，背板 24 V DC 供电 |
| 工作环境温度 | -30 ℃ ~ +65 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 环境湿度 | 5% ~ 95%，无凝露 |
| 外形尺寸 | 258 mm × 138 mm × 26 mm |
| 单块净重 | 0.8 kg |
| 安全认证 | SIL2、CE、ATEX 防爆、CSA 工业安全认证 |
| 防护等级 | IP20，控制柜密闭安装 |
产品深度介绍

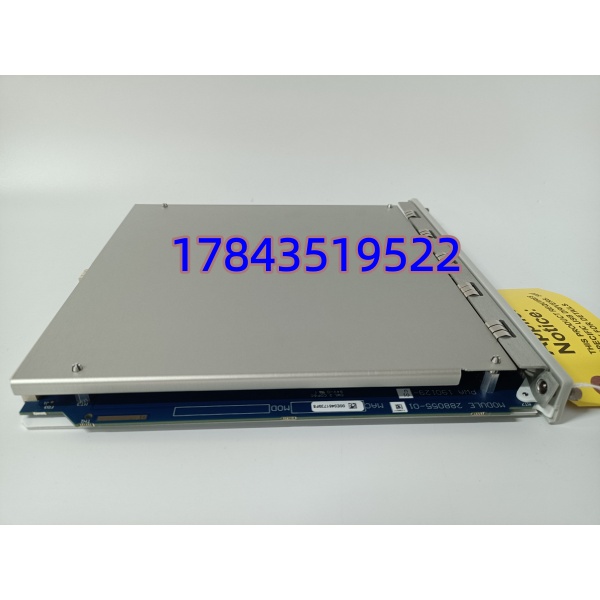

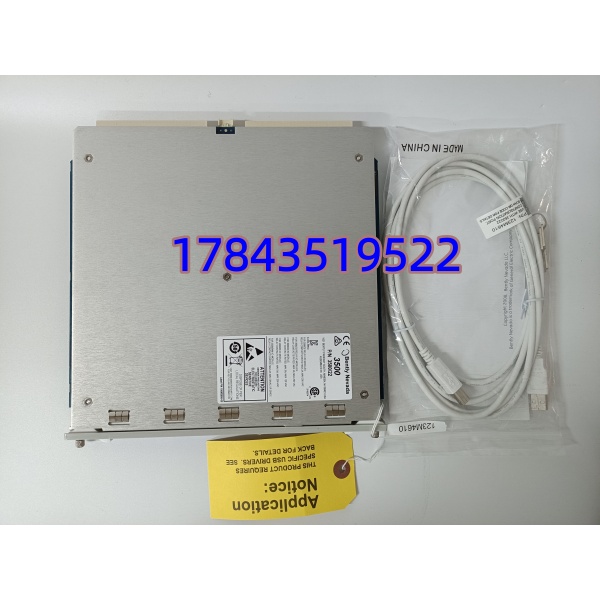

3500/22M（288055-01）是 3500 机械保护系统核心主接口 TDI 模块，整合老式 3500/20 机架接口与独立 TDXnet 波形采集器两套功能，是整套机架的数据中枢与通讯网关。模块统一采集机架内所有振动、轴位移、转速卡的稳态幅值与瞬态波形，高采样率捕捉机组启停、故障冲击波形，通过光纤 / 铜缆以太网上传至 System1 设备诊断软件，同时输出 Modbus 信号对接电厂 DCS 系统实现远程监控。整机承载机架全部组态管理，所有卡件参数、报警逻辑均由该模块存储下发；支持光纤远距离传输，规避厂区变频、电机电磁干扰，适配油气、电厂长距离中控布线。该型号为存量汽轮机、压缩机组 3500 系统必备备件，原厂持续量产，故障后整机失去数据上传与诊断能力，仅保留硬件保护跳闸功能。
应用场景与行业案例
工程痛点火电、炼化、冶金大型机组配套 3500 机架的 3500/22M 长期受柜内高温、电网浪涌损坏，模块故障后仅现场硬保护可用，中控 DCS、System1 诊断画面全部无数据，无法提前预判轴承、转子早期故障，只能依靠人工就地巡检，设备潜在故障无法提前处置。原厂标准订货周期 25~40 天，现货备件可在线快速更换，恢复完整状态监测与诊断能力。
典型应用场景
- 火力发电厂汽轮发电机组300MW/600MW 机组 3500 机架主通讯单元，采集轴振、轴位移、胀差、转速波形，上传至 System1 做启停分析、故障频谱诊断。
- 石油炼化离心 / 往复式压缩机组防爆机柜内光纤通讯传输，长期在线监测压缩机轴承振动，提前预判气封、叶轮损伤。
- 煤化工大型合成气压缩机连续 24 小时生产工况，故障波形自动存储，停机检修可回溯异常振动过程。
- 冶金高炉引风机、轧机主传动大功率旋转设备高频振动采集，识别齿轮啮合、轴承疲劳早期特征。
- 海上油气平台透平发电机组宽温、盐雾控制柜环境，光纤以太网规避平台电磁干扰，稳定上传机组状态数据。
真实工程案例去年华中某 300MW 电厂 #2 机组 3500 机架 3500/22M（288055-01）通讯模块故障，中控 DCS 振动测点全部离线，System1 诊断系统无波形、无趋势数据，仅保留硬件跳闸保护。联系贝克休斯原厂，订货周期 38 天，机组缺少在线故障预警手段。设备部采购现货 288055-01，完成 26 小时全通道波形采集、以太网冗余切换老化测试后当日发出，36 小时送达现场。运维人员按规范热插拔更换，USB 导入原有机架组态，光纤通讯、Modbus 上传一次性恢复，整套调试 20 分钟，机组恢复完整在线诊断功能。后续该厂批量采购 3 块同型号 TDI 模块作为长效备用备件。
