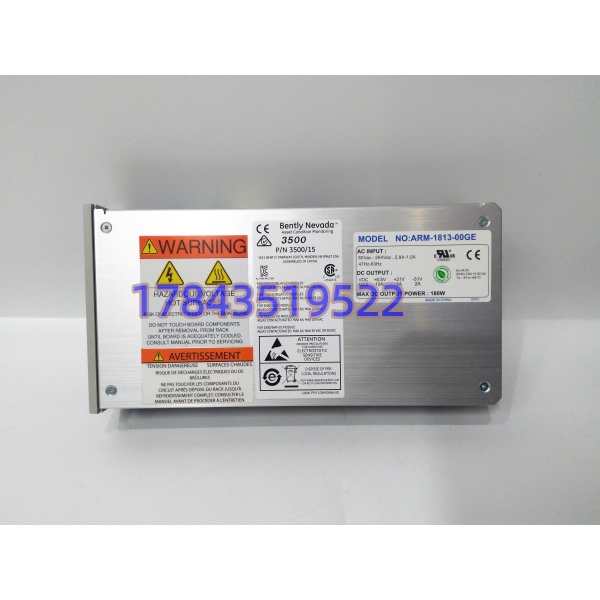

描述
关键技术规格

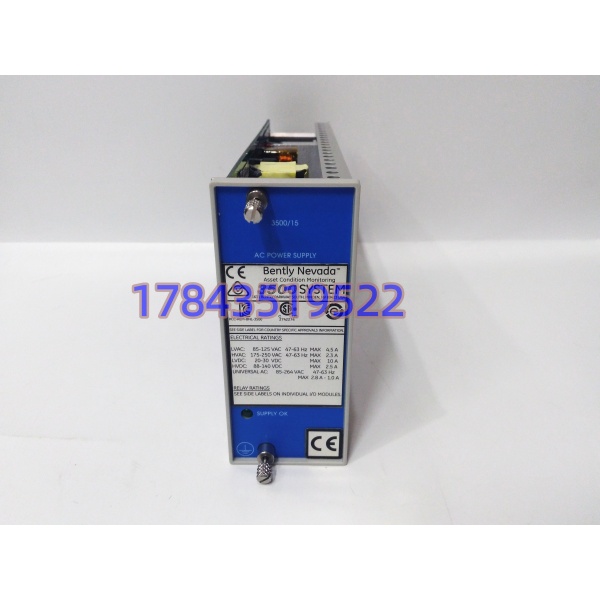

| 参数项目 | 参数指标 |
|---|---|
| 标准型号 | 3500/15，通用交流版本部件号 106M1079-01 |
| 匹配 PIM 模块 | 106M1081-01（通用交流电源输入模块） |
| 交流输入范围 | 85 ~ 264 VAC，47 ~ 63 Hz |
| 整机额定输出功率 | 120 W |
| 机架安装位置 | 机架左侧专用半高插槽，最多安装 2 块实现冗余 |
| 运行特性 | 冗余模式下单块故障不中断机架运行，支持在线热插拔 |
| 状态指示 | SUPPLY OK 电源就绪指示灯 |
| 工作环境温度 | 0 ℃ ~ +65 ℃ |
| 储存温度 | -40 ℃ ~ +85 ℃ |
| 外形尺寸 | 120.7 mm × 50.8 mm × 251.5 mm |
| 整机重量 | 约 1.05 kg |
| 认证标准 | UL、CE，符合 API 670 机械保护设备规范 |
| 区分提示 | 新通用 AC 电源与老式高低压 AC 电源模块硬件互不兼容 |
产品深度介绍
3500/15 是 3500 监测机架核心供电单元，无法独立接线使用，后端必须配套对应型号 PIM 输入模块。外部交流电源先接入 106M1081-01 PIM 端子板，再送入 3500/15 完成交直流变换，向机架背板输出多路稳定直流，供给振动监测卡件、通讯模块。
机架支持单电源或双冗余电源架构。双电源配置时两块模块互为备用，任意一块在线插拔不会造成整套 TSI 系统失电。模块内置过流、过压、过热保护电路，一旦内部故障自动封锁输出并点亮告警，广泛应用于汽轮发电机组、大型风机保护机柜。
应用场景与行业案例
长期运维 TSI 系统的工程师清楚，多数现场把储备重心放在轴振、轴位移监测卡件，容易忽略整套电源组件。电源模块老化失效，会直接导致全部振动测点失联，机组失去重要保护联锁。
典型应用场景：
- 火力发电厂 – 汽轮发电机组 TSI 监测 汽轮机轴振、轴向位移、胀差、转速监测机架核心供电。
- 油气炼化 – 天然气压缩机、大型透平机组 压缩机组振动保护系统，防止转子故障引发重大设备损坏。
- 冶金行业 – 高炉主抽风机、烧结引风机 大功率高速风机连续运行，不允许振动保护长时间退出。
- 煤化工装置 – 大型空分机组增压机状态监测
案例：北方某 330MW 机组抢修 迎峰度夏期间，汽机 TSI 机柜频繁出现电源波动告警。排查确认机架内 3500/15 电源内部电容老化，输出电压间歇性跌落。原厂海外调货周期 10 周，机组不能长期处于单电源薄弱运行状态。 采购现货 3500/15 电源模块，利用夜间调峰窗口在线热插拔更换，告警彻底消除，全部振动测点恢复稳定监测。事后电厂配齐整套冗余电源备件（3500/15+106M1081-01）。
质量透明化检测流程
- 入库验收检测 来源追溯：核验原厂铭牌、序列号；外观检查壳体无变形、内部无鼓包电容、背板连接器针脚无氧化弯折。
- 上机功能测试 测试平台：搭建完整 3500 标准机架，配套 106M1081-01 PIM 端子板。接入标准 AC 电压，通电校验 SUPPLY OK 指示灯、背板各路输出电压；连续 24 小时通电监测温升，可向客户提供测试照片与视频。
- 电气参数测试 Fluke 万用表检测各路输出电压稳定性；绝缘测试排查内部隐性短路隐患。
- 硬件信息核验 记录硬件修订版本，序列号拍照存档，区分新旧版本兼容性差异。
- 最终质检包装 质检完成装入双层防静电袋，气泡膜加固防护，粘贴 QC 合格标签出货。
