描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 输入电压 | 85–264Vac（通用交流，自适应） |
| 输入频率 | 47–63Hz |
| 最大输入电流 | 2.8A rms |
| 输出功率 | 200W（轻载）–500W（满载） |
| 输出电压 | 适配 3500 背板总线（±5V、±12V 等） |
| 工作温度 | -30°C ~ +65°C |
| 存储温度 | -40°C ~ +85°C |
| 相对湿度 | 95%（非冷凝） |
| 尺寸（高 × 宽 × 深） | 120.7 × 50.8 × 251.5 mm |
| 重量 | 约 1.14–1.39 kg |
| 安装位置 | 3500 机架左侧专用半高插槽 |
| 冗余能力 | 支持双电源冗余（主 / 备自动切换） |
| 热插拔 | 支持，在线更换不影响系统运行 |
产品深度介绍

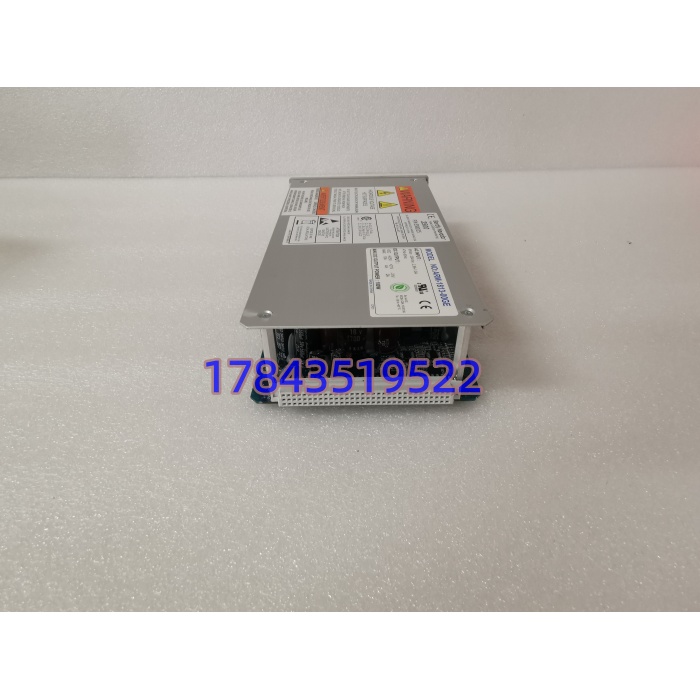

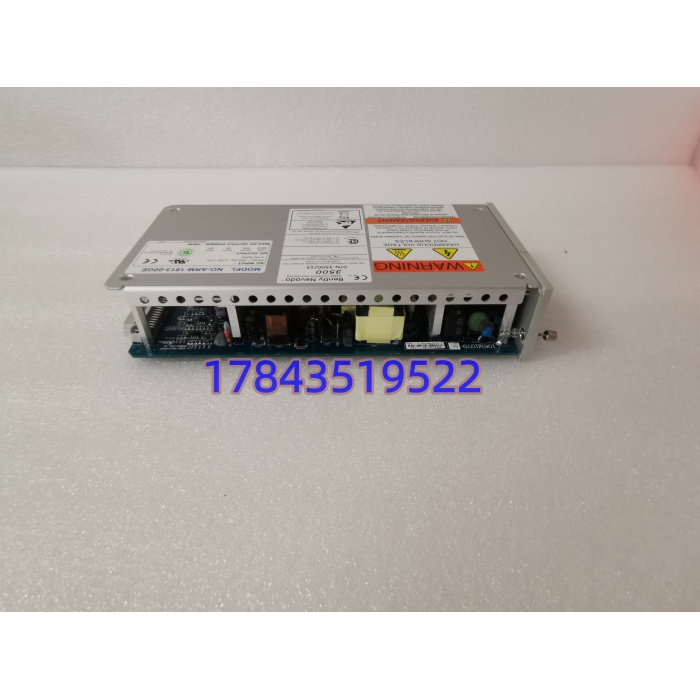

3500/15（106M1079-01）是 Bently Nevada 3500 TSI 系统的通用交流电源模块，替代传统高压 / 低压交流两种型号，全球通用 85–264Vac 输入，大幅简化选型与库存。
- 架构：半高模块，独占机架最左侧槽位；可单电源运行，或双电源冗余（底部主、上部备）。
- 可靠性：过流 / 过压 / 过温保护；宽温设计适应工业恶劣环境；热插拔支持在线维护。
- 兼容性：搭配106M1081-01电源输入模块（背板接线端）使用；为 3500/20、3500/40、3500/42 等监测卡件供电。
应用场景与行业案例
工程痛点
旋转机械（汽轮机、压缩机、风机）的振动 / 位移监测需24 小时不间断供电，普通电源易因电压波动、过热或单故障导致系统停机，引发非计划停车。
典型应用
- 电力 – 汽轮发电机组为 3500 TSI 系统供电，监测轴振、轴向位移、偏心，保障机组安全联锁。
- 石油化工 – 离心压缩机冗余电源配置，确保振动 / 温度监测连续，避免喘振、轴系损坏。
- 冶金 – 大型风机 / 电机宽电压输入适配现场电网波动，长期稳定监测设备状态。
- 油气 – 透平膨胀机高可靠性冗余供电，保护关键动设备，降低停机风险。
真实案例
案例：大型电厂 3500 系统电源升级某火电 600MW 机组 3500 系统老旧高压 / 低压电源故障率高，备件停产。我方提供3500/15（106M1079-01）通用电源，利用热插拔在线替换，无需停机。双冗余配置，运行 18 个月零故障，电网波动时稳定输出，彻底解决旧电源兼容与可靠性问题。
质量检测流程
- 原厂核验：序列号、批次、防伪查询，确保 Bently Nevada 原装。
- 上电老化：85Vac/220Vac/264Vac 多电压 24 小时满载测试，监测温升与输出稳定性。
- 保护测试：模拟过流 / 过压 / 过温，验证保护动作正常、无损坏。
- 冗余切换：双电源配置，测试主备自动切换无缝、无扰动。
- 接口与外观：金手指完好、无腐蚀 / 变形；配套 106M1081-01 接线端。
技术避坑指南
- 安装位置错误：必须装在机架最左侧半高槽，其他槽位不兼容、无法上电。
- 新旧电源不混用：通用 AC（106M1079-01）与老款高压 / 低压 AC 电源不能混插，背板不兼容。
- 冗余配置极性：双电源时底部为主、上部为备，极性接反会导致切换失败。
- 热插拔规范：插拔前先断开负载侧危险信号，避免电弧损坏背板。
- 散热与防尘：机架通风≥50CFM；粉尘环境定期吹扫，防止过热关机。
