描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号编码解析 | 330106 (8mm 探头)-05 (螺纹加长)-30 (线缆 300mm)-10 (铠装)-02 (线缆接头)-00 (标准防护) |
| 有效探测直径 | 8 mm |
| 标准线性量程 | 0 ~ 2 mm，线性误差≤±2.5% FS |
| 标准输出斜率 | 7.874 V/mm |
| 配套前置器 | 330180-X0-X0 8mm 专用前置放大器 |
| 线缆总长 | 300 mm（一体式铠装线缆，不可裁剪加长） |
| 安装螺纹 | M10×1 标准加长螺纹，适配机组标准探头座 |
| 外壳材质 | 316 不锈钢，耐油气、水汽腐蚀 |
| 铠装结构 | 不锈钢金属编织铠装，防碾压、弯折破损 |
| 工作温度区间 | 探头头部 -50 ℃ ~ +175 ℃；线缆 -50 ℃ ~ +100 ℃ |
| 防爆认证 | ATEX、CSA 防爆，适配油气、化工防爆机柜 |
| 适配监测系统 | 3500 框架、3300 监测器、1701 便携式振动采集仪 |
| 硬件区分 | 不可混用 5mm/11mm 探头，斜率不匹配会造成测量数据失真 |
产品深度介绍

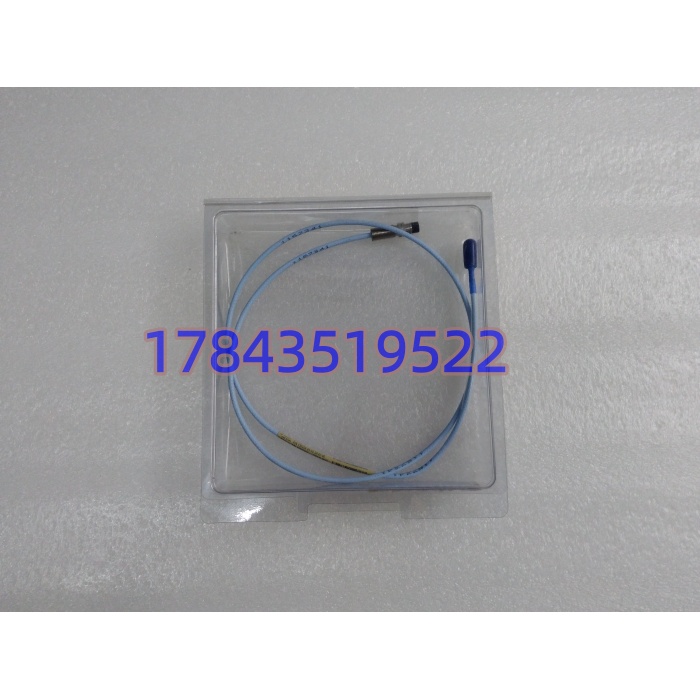

330106-05-30-10-02-00 是本特利 3300 XL 系列 8mm 标准电涡流探头，依靠高频电磁场非接触测量转轴与探头间隙，转换为标准电压信号送入 3500 监测框架，实时采集轴振动、轴位移数值，用于汽轮机、压缩机、风机故障预警。一体式 300mm 铠装线缆搭配加长 M10 螺纹，适配机组狭小探头安装底座，金属铠装可抵御设备周边管路、检修工具挤压磨损；探头头部耐高温，可长期靠近高温转子轴承箱体运行。出厂完成整机线性校准，配套原厂校准证书，满足电厂、化工设备安评、计量校验要求。整套测量链路必须同规格 8mm 前置器配对使用，更换探头时不能混用 5mm、11mm 探头，斜率差异会直接导致振动报警阈值失效，出现误跳机或故障漏报。
应用场景与行业痛点
旋转机组振动探头一旦失效，中控失去轴振实时监测，转子摩擦、不平衡、轴承损坏故障无法提前预警，极易引发转子扫膛、轴断裂重大设备事故；原厂订货周期 30~45 天，故障期间机组只能降负荷、安排人工就地测振，存在重大设备安全隐患。
典型应用场景
- 火电厂汽轮发电机组轴承振动监测高中压转子、发电机前后轴承轴振采集，是机组 TSI 安全监测系统核心测点。
- 炼化加氢、重整氢气压缩机轴位移监测高压易燃易爆工况，防爆型探头适配防爆箱体，实时监测转子窜动防止叶轮摩擦壳体。
- 钢厂高炉配套鼓风机、烧结引风机风机轴承高温、多粉尘环境，不锈钢铠装线缆抗磨损，长期稳定采集振动数据。
- 天然气管线增压站往复 / 离心压缩机场站防爆区域，探头配套 3500 系统联锁，超振自动触发停机保护机组。
- 化工大型制冷、工艺循环压缩机连续 24 小时运行设备，振动数据用于预测性维护，提前规划停机检修。
真实抢修案例
西北某 300MW 电厂 2 号机组 2025 年 9 号汽轮机 #3 轴承探头 330106-05-30-10-02-00 线缆磨损断裂，TSI 画面轴振数值恒定无变化，振动联锁保护失效。联系原厂调货周期 36 天，机组被迫限负荷运行，安监定期巡检督促整改。采购调取全新原装带校准证书探头，运维记录原探头安装间隙电压，更换后微调安装距离，核对间隙电压与历史数值一致，振动曲线恢复正常，联锁保护投用。后续电厂每台机组储备 2 支同型号探头备件。
