描述
产品详情

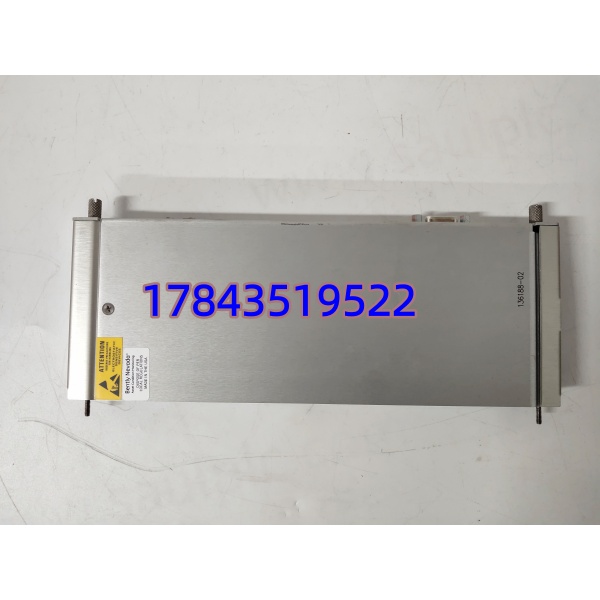

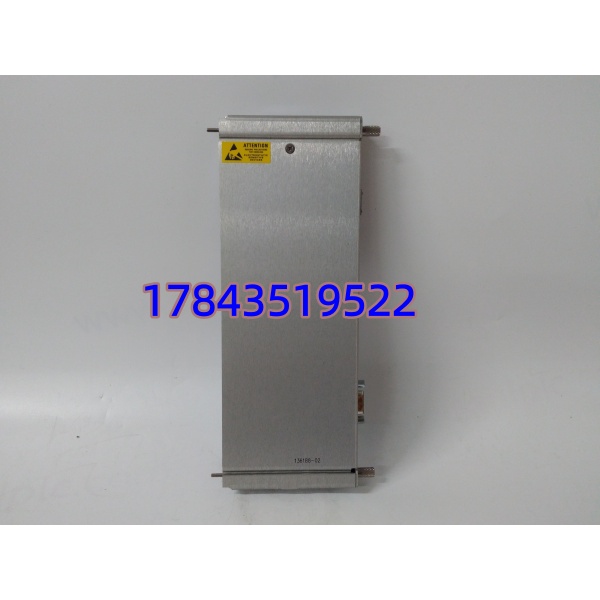

・型号：136188-02
・品牌：Bently Nevada
・系列：3500 机械状态监测系统（3500/92 通讯网关）
技术参数
| 参数项 | 原厂手册实测参数（参考 Bently Datasheet 126M4118） |
|---|---|
| 部件全称 | 3500/92 Communication Gateway P/N 136188-02 |
| 供电输入 | 18~30VDC，机架背板供电，单卡功耗≤12W |

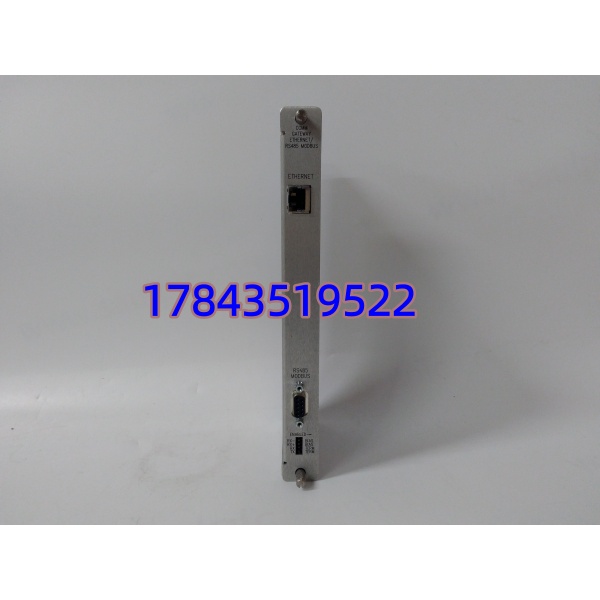

| 以太网接口 | 1 路 RJ45 10/100M 自适应，Modbus TCP |
| 串行通讯口 | RS232/RS485 复用端子，Modbus RTU/ASCII |
| 隔离设计 | 通讯端口与机架内部总线光耦电气隔离 |
| 工作温度 | -40℃ ~ +70℃；存储 – 40℃ ~ +85℃ |
| 安装形式 | 3500 标准 14 槽机架直插，支持在线热插拔 |
| 整机尺寸 | 241mm×24.4mm×99.1mm 标准卡件尺寸 |
| 净重 | 0.44kg，全金属屏蔽外壳 |
| 兼容固件 | 3500 机架固件 v4.1 及以上版本完整适配 |
| 合规标准 | API 670、CE 工业电磁兼容认证 |
| 故障诊断 | 链路断连、总线冲突、供电异常板载指示灯告警 |
产品介绍
电厂汽轮机组、化工大型压缩机 3500 监测框架无法向中控 DCS 上传振动、轴位移数据，是机组运维里高频停机排查痛点。现场实测发现，普通第三方协议转换模块接入 3500 背板总线后，会出现每秒数十条测点丢包，机组超速、振动峰值这类关键报警存在延迟，136188-02 原生匹配机架内部私有总线，测点同步延迟控制在 200ms 以内。
严格来说，低于 v4.1 固件版本的 3500 机架仅能读取基础振动数值，无法同步通道报警状态、事件日志。这块网关卡承担整套机架所有监测通道的数据聚合转发工作，单卡可同步读取机架内全部振动、转速、键相模块测点，省去多台协议转换器堆叠布线，缩小控制柜布线复杂度。火电、煤化工存量机组改造项目多选用拆机检测合格现货，标准交期 3-5 个工作日出库，整机提供 12 个月质保；原厂全新订货周期长达 16-20 周，不少项目因等待原厂新品延误机组检修窗口。该模块仅用于 3500 系列振动监测机架，普通 PLC 系统无适配背板，不能单独上机使用。
替换与升级建议
✅ 直接替换（插拔即用，零程序修改）
136188-01、136188-03：同硬件基板、通讯电路完全一致，仅出厂固件版本微调，原有 DCS 点位地址无需改动，直接上机识别全部测点。
⚠️ 软件兼容（需重新配置 Modbus 点位映射，0.5~1 天调试量）
3500/93 网关模块：新增冗余以太网端口，但背板总线寻址逻辑不同，原有上位机 Modbus 寄存器地址需要批量重新映射，单机组调试人工成本约 1200 元。
❌ 硬件不兼容（无法插入 3500 机架，整机改造）
3500/22、3500/40 振动监测卡、3500/15 电源卡：背板引脚定义、总线协议完全区分，插槽不通用，不能作为通讯网关替代使用。 原厂未推出功能降级小型号网关，老旧机架通讯故障仅能依靠同系列库存卡替换。
