描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 完整物料号 | 3500/20，125768-01，分单 / 双以太网版本后缀区分 |
| 机架适配 | 3500 标准 12 槽全尺寸框架，仅能安装最左侧 0 号插槽 |
| 总线管理能力 | 统一调度背板高速总线，管理 1~12 个各类监测 I/O 卡件 |
| 对外通讯端口 | RS485 Modbus RTU、以太网 TCP/IP，对接 DCS/System1 软件 |
| 本地存储 | 缓存故障波形、超限事件、机组告警时序记录 |
| 配套扩展卡槽 | 右侧插槽可加装 3500/32 继电器输出卡、3500/92 通讯扩展卡 |
| 状态指示灯 | OK 运行灯、背板总线故障灯、两路网口收发指示灯 |
| 机架供电 | 背板统一 24 VDC 取电，整机典型功耗 7 W |
| 运行温区 | -30 ℃ ~ +65 ℃ 汽机控制柜稳定运行；-40 ℃ ~ +85 ℃存储 |
| 绝缘耐压 | 500 VAC 通讯回路对地绝缘，绝缘阻值＞10 MΩ |
| 硬件结构 | 全高型标准 3500 插卡，金属屏蔽前面板 |
| MTBF 参考 | ≥ 74,000 小时（原厂电厂工况标定） |
| 合规标准 | API 670、CE 工业电磁兼容，大型旋转机组标配 |
产品深度介绍

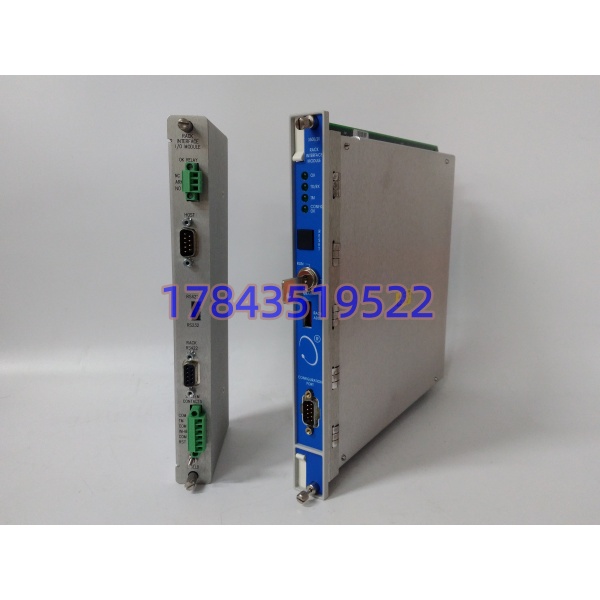

3500/20（125768-01）是整套 3500 TSI 监测框架的核心管理单元，火电汽轮机组、化工大型压缩机、燃气轮机保护系统必备硬件，唯一固定安装在机架最左侧 0 号槽位。整机负责背板总线数据汇总，采集振动、位移、转速、温度卡件的全部测点数据，同时承担组态下发、故障录波存储、上位系统数据交互功能。模块预留右侧扩展插槽，可直接叠加继电器输出卡、以太网扩展卡，无需额外增加机架；双路独立通讯接口可同时对接本地上位机与厂区 DCS，互不抢占总线带宽。硬件支持机架热插拔，但更换会中断整机架所有测点采集与联锁输出，机组运维必须停机旁路保护后操作，适配大型旋转设备长期不间断安全监测场景。
常见问题解答
- 问：旧机架 3500/20 物料后缀不同，125768-01 可以直接替换吗？答：物理插槽、背板总线完全通用，直插即可上电。上机前核对机架底层固件，固件版本过低会出现 I/O 卡识别不全、以太网通讯掉线，可提前匹配对应固件刷写；替换完成后重新下载整套机组组态，校验全部测点在线状态。
- 问：3500/20 能安装在机架中间或右侧插槽吗？答：不可以，硬件定位防呆与总线寻址仅支持 0 号最左插槽，错插会直接报背板总线故障，整张 RIM 卡无法识别任何 I/O 模块。
- 问：更换 3500/20 需要机组停机吗，能不能在线热插拔？答：硬件支持热插拔，但拔出后整机架所有振动、位移测点全部失联，联锁触点状态翻转，极易触发机组遮断跳机。标准操作：提前旁路全部机组保护联锁、机架断电放电后再拆装。
- 问：3500/20 和 3500/22 两种 RIM 模块有什么区别，可以互换吗？答：3500/22 为紧凑型机架专用，通讯接口、背板总线协议不兼容 12 槽标准框架，12 槽大机架只能使用 3500/20（125768-01），二者不能混用替换。
- 问：如何确认发出为全新原装，不是二手维修翻新卡？答：每张模块带机身唯一序列号、原厂外包装合格证，入库检查金属面板无划痕、PCB 无维修动焊、金手指无氧化磨损。出库搭建完整 12 槽 3500 测试机架，挂载多种监测卡 24 小时循环通讯测试，附带纸质检测报告，可远程通电视频验货。
- 问：质保周期多久，现场通讯端口接高压烧坏主板能否保修？答：标准整机质保 12 个月，质保仅覆盖元器件原生故障。通讯口误接高压、静电击穿、雷击浪涌造成硬件损坏不在质保范围，可提供付费维修；配套远程协助机组组态下载、DCS 通讯点位调试。
品控检测流程简述
- 入库核验：核对 125768-01 原厂铭牌序列号，检查金属面板无磕碰、背板金手指无腐蚀、电路板无维修焊点；
- 真机带载测试：搭建完整 12 槽 3500 机架，挂载振动、位移、温度 I/O 卡连续 24 小时通讯采集，校验以太网、RS485 读写稳定，记录整机温升；
- 电气检测：500 V 摇表完成通讯端口、背板总线对地绝缘测试，校验全部状态指示灯动作逻辑；
- 固件归档：读取并记录模块适配机架固件版本，拍摄背板金手指、网口端子微距照片留档；
- 出库防护：工业防静电袋真空密封，加厚防震纸箱，粘贴 QC 合格防撕标签，随货附带整机测试报告。
