描述
产品详情

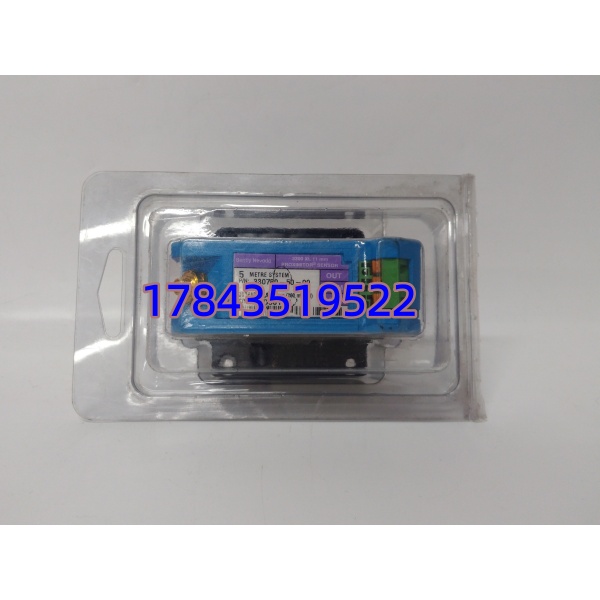

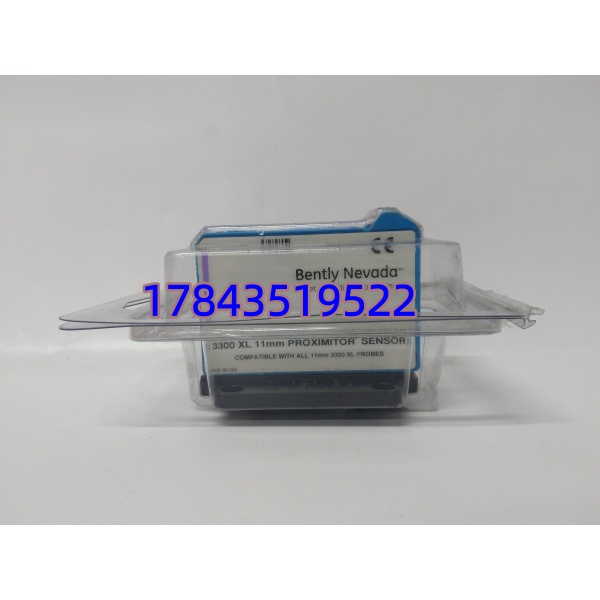

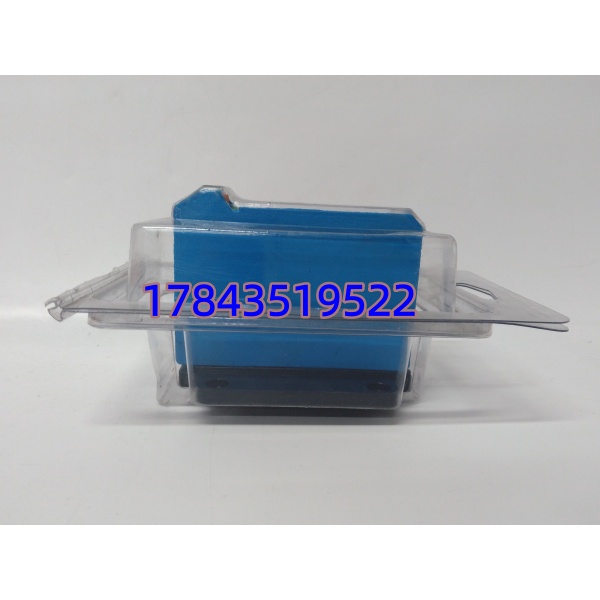

・型号：330780-50-00
・品牌：Bently Nevada 本特利
・系列：3300 XL 11mm 电涡流传感器系统
技术参数
| 参数项 | 标准数值 | 工程落地说明 |
|---|---|---|
| 适配探头规格 | 11mm 330703 系列涡流探头 | 严格来说，无法兼容 8mm、25mm 探头系统，线缆总长度必须匹配 5 米规格 |
| 整套线缆总长 | 5 米系统（探头 + 延伸电缆合计） | 型号后缀 50 代表 5 米总长度，更换 9 米型号需同步替换探头、电缆整套组件 |
| 安装方式 | 柜体面板固定式 | 无 DIN 导轨卡扣底座，导轨安装需选用 330780-51-00 |
| 标准灵敏度 | 3.94 V/mm（100 mV/mil）±10% | 原厂出厂逐台标定，配套 3500/42M 卡无需手动修正增益 |
| 有效线性区间 | 0.5mm～4.5mm（20～180mils） | 对比 8mm 系统线性范围加宽，适配汽轮机大轴向窜动工况 |
| 推荐静态间隙 | 2.5mm（100mils） | 现场实测该间隙点线性误差最低，长期运行温漂最小 |
| 频率响应范围 | 0Hz～8kHz | 覆盖汽轮机组、往复压缩机全频段振动监测需求，支持零转速键相采集 |
| 供电需求 | -17.5VDC ~ -26VDC，最大 12mA | 加装防爆安全栅后供电下限提升至 – 23VDC，电压不足会压缩线性量程 |
| 输出阻抗 | 50Ω | 长线敷设无需额外信号隔离，适配柜内百米级布线 |
| 抗干扰等级 | 内置 RFI/EMI 射频抑制电路 | 炼化厂区变频器、大功率接触器旁安装无跳变误信号 |
| 工作温区 | -30℃ ~ +65℃ | 北方无保温控制柜冬季建议配套小型加热板 |
| 整机尺寸 | 63×70×92mm | 小型控制柜密集排布不占用过多安装空间 |
| 端子结构 | SpringLoc 免工具弹簧端子 | 现场接线不用螺丝刀，缩短单台更换调试时长 |
| 合规标准 | API 670、CE 工业电磁兼容 | 火电、油气关键机组准入标配传感组件 |
产品介绍
大型汽轮机、往复压缩机经常遇到轴向窜动量大，常规 8mm 涡流传感器线性区间不足，机组启停阶段极易跑出有效测量区间，监测系统直接丢失位移数据。330780-50-00 作为 11mm 大行程前置放大器，专门针对差胀、活塞杆沉降、大间隙轴位移场景开发，依据本特利原厂 Datasheet 文档 127667 标定标准，整套 5 米线缆长度和探头、延伸电缆一一匹配，任意单部件更换都会破坏系统标定精度。
单台前置器独立完成涡流信号稳压、线性放大，输出标准化负压模拟信号可直接接入 3500 全系列振动监测卡，不用额外信号转换隔离器。面板安装底座自带电气隔离，柜体金属底板无需额外绝缘垫片，现场安装工序减少两道。这款前置器不适合小型风机、泵类窄量程振动监测，小位移工况选用 8mm 配套前置器采购成本更低；防爆一区场景不能直接使用 00 后缀型号，需选购带 CN 防爆认证版本。
替换与升级建议
✅ 直接替换（零组态改动，上机即用）
330780-50-CN：同为 5 米面板安装结构，灵敏度、线性区间完全一致，仅增加国内防爆认证，原有探头电缆、3500 组态参数无需修改，现货备货量更大。
⚠️ 软件兼容（需重新标定探头间隙参数）
330780-51-00：5 米系统，DIN 导轨安装款，电气参数、灵敏度无差异，仅安装底座不同；替换后硬件接线不变，但需重新核对静态间隙，上位机组态无需改动，现场调试耗时 30 分钟内。
❌ 硬件不兼容（整套传感系统必须同步更换）
330780-90-00：9 米总长前置器，线缆电容参数和 5 米系统不匹配，单独替换会出现信号漂移、线性失真，必须同步更换 9 米规格探头 + 延伸电缆，改造物料成本上浮 40%。
