描述
产品详情

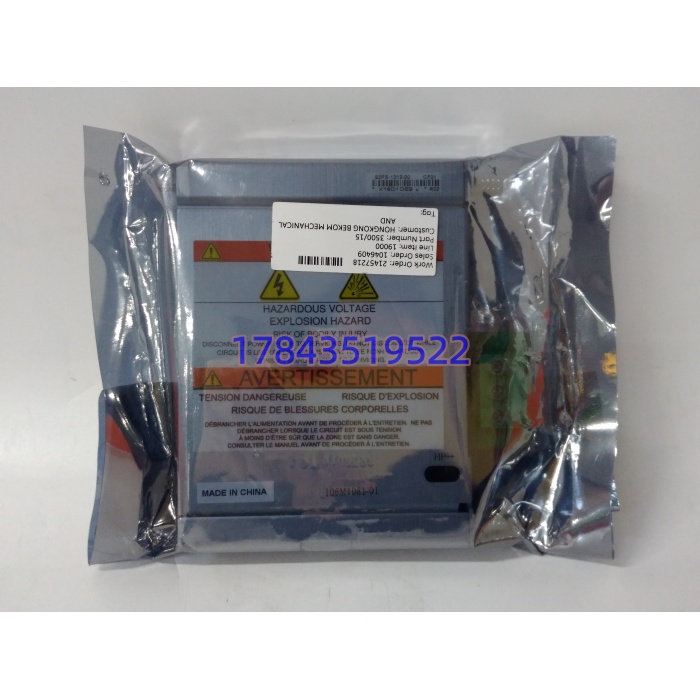

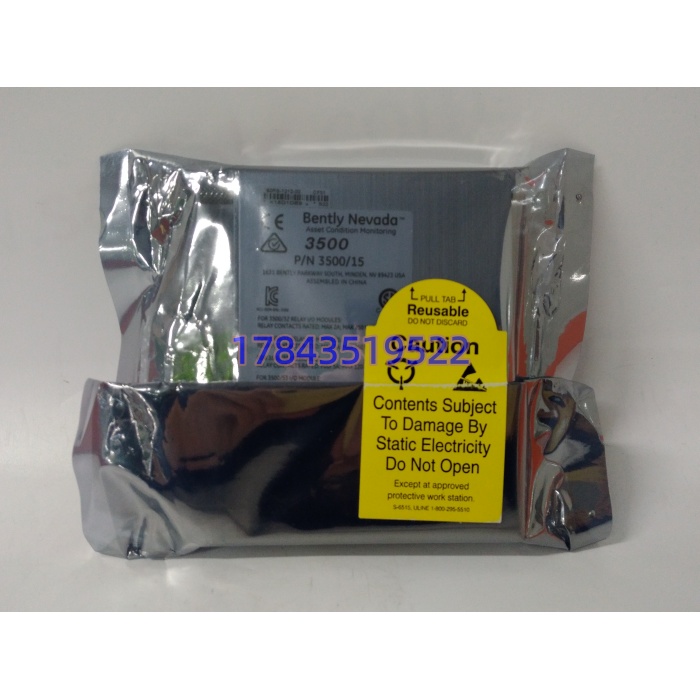

・型号：106M1081-01
・品牌：Bently Nevada（本特利）
・系列：3500 机组振动监测系统
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 正式配套型号 | 3500/15 通用交流电源方案 |
| 交流输入范围 | 85 VAC ~ 264 VAC |
| 适用电网频率 | 47 Hz ~ 63 Hz |
| 最大输入电流 | 2.8A |
| 机架安装位置 | 3500 机架左侧半高专用槽位 |
| 硬件特性 | 支持带电热插拔 |
| 冗余方案 | 机架可配置双模块实现电源冗余 |
| 工作温度 | 0℃ ~ +60℃ |
| 储存温度 | -40℃ ~ +85℃ |
| 外形规格 | 3500 标准半高卡件 |
| 产地 | 美国 |
| 兼容限制 | 无法兼容老式高压 AC、低压 AC 电源单元 |
产品介绍
106M1081-01 属于 3500/15 供电组件内的前端电源输入模块，业内简称 PIM。它不能独立工作，必须搭配对应电源转换单元，负责将厂区交流电引入机架配电母线，给振动监测卡件、控制器持续供电。
坦白讲，很多电厂采购时容易混淆 PIM 模块与完整 3500/15 电源。老款低压交流电源不能直接替换为本款通用交流组件。存量机组改造时，整套供电单元需要成对更换。原厂现已减少全新产能，多数现场依靠 MRO 备件维持机组在线运行。
应用场景与行业案例
痛点切入：汽轮机组、压缩机组依靠 3500 系统实现振动联锁保护。电源模块一旦失效，整套监测系统失电，振动、轴向位移信号全部丢失，机组失去保护，直接触发重大停机风险。机柜内单一电源无冗余，单点故障隐患极高。
典型场景
- 火电行业：汽轮发电机组 3500 监测机架供电，实时采集轴振、瓦振、轴向位移信号。
- 炼油化工：大型往复式压缩机、蒸汽透平机组保护机柜电源输入。
- 煤化工装置：循环气压缩机、合成气机组在线状态监测系统。
- 冶金动力厂：高炉鼓风机、烟气透平机组安全保护系统。
真实案例前年接手一家自备电厂抢修，200MW 汽轮机组 3500 机架单路 106M1081-01 内部整流电路老化，出现随机失电闪断。运行中多次发生振动测点瞬间失联，运行人员只能降低机组负荷观察。现场提前备好备件，机组调停窗口完成模块更换。更换后连续运行 11 个月没有再次出现扰动。经验提醒，关键机组建议配置双冗余电源输入，同时备存同款 PIM 备件。
