产品深度介绍（Product Introduction）

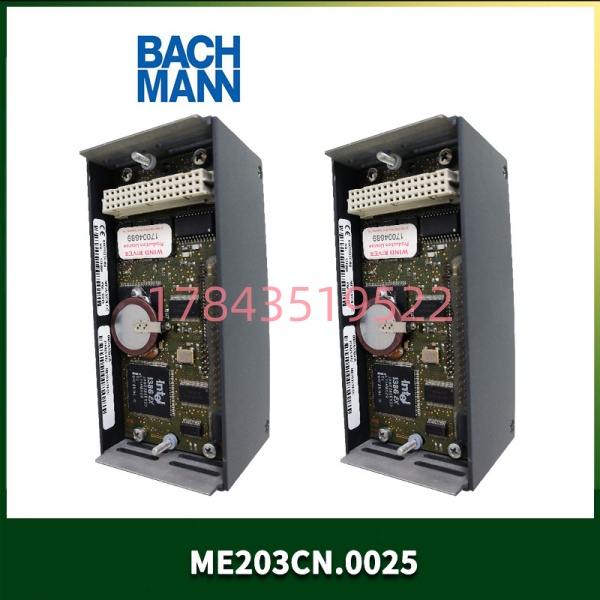

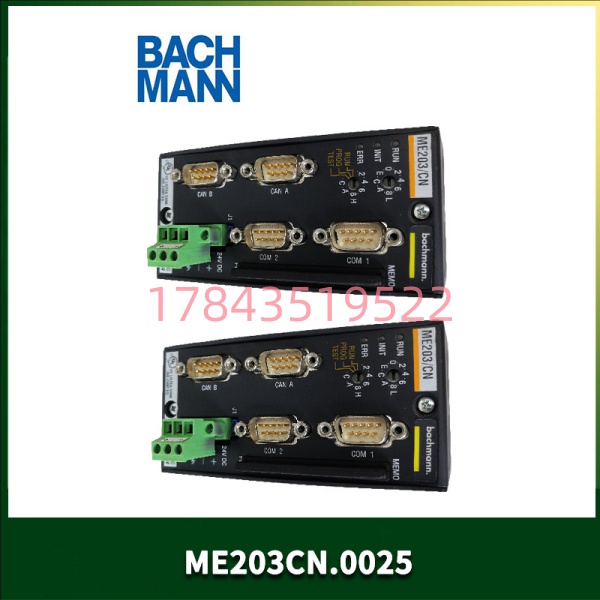

Bachmann ME203CN (00013176-00) 是巴赫 mann 公司推出的 PLC 中央处理器模块，属于工业自动化控制系统的核心部件。该模块采用 386EX 33MHz 处理器，集成 8MB DRAM 与 512kB SRAM，内置文件闪存，专为工业现场实时控制与数据处理设计。ME203CN 集成多路通讯接口，支持 CAN/CANopen、RS232、RS232/422/485 通讯协议，可直接接入各类工业总线网络。模块自带 17W 集成电源，配备 PCC 扩展插槽，满足复杂系统扩展需求，广泛应用于制造业、能源、冶金等自动化生产线。
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 处理器 | Intel 386EX, 33 MHz |
| 内存 | 8 MB DRAM, 512 kB SRAM |
| 文件闪存 | 8 MB |
| 通讯接口 | 1× CAN/CANopen, 1× RS232, 1× RS232/422/485 |
| 集成电源 | 17 W |
| 扩展插槽 | 1× PCC 插槽 |
| 工作电压 | 24 V DC |
| 工作温度 | 0°C ~ 60°C |
| 防护等级 | IP 20 |
| 尺寸规格 | 标准 PLC 机架安装 |
| 重量 | 约 0.8 kg |
安装与接线指南（Installation & Configuration Guide）
阶段一：准备工作 (10 分钟)
⚠️ 安全第一:
- 通知生产部门，确认系统停机时间
- 确认现场设备处于安全状态，执行断电操作
- 断开 PLC 系统主电源及备用电源
- 等待 5 分钟，确保系统电容完全放电
工具准备:
- 防静电手环 + 防静电工作台垫
- PH1 十字螺丝刀、一字螺丝刀
- Fluke 115 数字万用表
- 标签纸、记号笔、手机（拍照记录）
备份工作:
- 导出 PLC 完整程序与配置文件（U 盘 + 云端双备份）
- 拍照记录：旧模块 DIP 开关位置、接线端子、机架布局
阶段二：拆卸旧模块 (15 分钟)
- 移除模块前盖：轻按两侧卡扣，取下前盖保护罩
- 断开所有线缆：
- 标记每根线缆端子号与信号定义
- 用螺丝刀逆时针松开端子螺丝，平稳拔出线缆
- 释放固定卡扣：
- 找到模块底部 DIN 导轨卡扣
- 用一字螺丝刀下压卡扣，向外平稳拉出模块
- 垂直拔出，避免损坏背板连接器针脚
- 检查背板：检查连接器针脚有无弯曲、氧化，用压缩空气清洁
阶段三：安装新模块 (15 分钟)
- 静电防护：佩戴防静电手环，从防静电袋取出 ME203CN 模块
- 核对型号：确认新模块型号与旧模块完全一致
- 复刻配置：
- 对照照片，设置模块 DIP 开关（站地址、波特率、终端电阻）
- 终端电阻（120Ω）仅在总线两端设为 ON
- 安装模块：
- 对准背板连接器，垂直用力按压，听到 “咔哒” 声确认锁定
- 检查模块与相邻模块水平对齐
- 恢复接线：
- 按标签与照片逐一恢复线缆
- 顺时针拧紧螺丝（扭矩约 0.5 N・m）
- 轻拉测试，确保连接牢固
阶段四：上电测试 (20 分钟)
上电前检查:
- 确认接线正确，无短路
- 万用表测量电源电压：24V DC ±10%
- 测量电源正负极间阻抗 > 10kΩ
上电步骤:
- 单独给 CPU 机架上电，观察 LED 指示灯状态
- 指示灯判断:
- 绿灯常亮（RUN）：正常启动
- 红灯闪烁（ERR）：故障，查阅手册排查
- 连接编程软件:
- 打开 Bachmann 编程软件，扫描网络找到模块
- 核对固件版本与配置信息
- 程序恢复:
- 下载备份程序，确认无报错
- 切换至运行模式（RUN）
- 功能测试:
- 测试 I/O 点响应、通讯状态
- 系统连续运行 30 分钟，确认无报警
常见问题解答 (FAQ)
Q1: ME203CN 支持热插拔吗？A: 不支持。ME203CN 是核心 CPU 模块，必须在完全断电状态下更换。热插拔会导致：
- 背板连接器物理损坏
- 电流冲击烧毁芯片
- 系统失控引发生产事故如需在线更换，建议配置冗余 CPU 系统。
Q2: 这个型号是否停产？现货是原装吗？A: ME203CN (00013176-00) 已接近生命周期末期，原厂已逐步升级换代。我们的库存为全新原装 (New Surplus)，来自授权渠道，可提供：
- 原厂序列号（可官网验证）
- 出厂合格证明
- 完整防静电包装市场翻新件较多，采购前务必核验原厂文件。
A: 同型号可直接替换。不同型号（如 ME200、ME201）不可直接替换，原因：
- 硬件接口定义不同
- 内存与处理能力差异
- 固件与程序不兼容升级需重新编译程序、调整硬件配置，建议同型号替换最稳妥。
Q4: 更换 CPU 后程序会丢失吗？A: 同型号直接更换不会丢失程序。程序通常存储在：
- 模块内置闪存
- 外接存储卡
- 上位机服务器更换前务必完整备份程序与配置。若遇固件不匹配，需重新下载程序，约 30 分钟可完成。
Q5: 质保期多久？售后如何处理？A: 提供12 个月质保（自发货日起）。质保范围:
- 非人为硬件故障、出厂功能缺陷非质保范围:
- 静电击穿、摔落、进水等人为损坏
- 超规格使用（电压异常、温度超标）售后流程:
- 联系客服，提供故障现象、照片 / 视频
- 技术支持远程诊断
- 确认故障：1 年内免费更换 / 维修
Q6: 价格比原厂低，是翻新件吗？A: 绝对不是翻新件。价格优势源于：
- 全球批量采购，跳过多层代理
- 库存优化，降低运营成本
- 薄利多销策略验证原装:
- 提供原厂未拆封防静电袋照片
- 序列号可在 Bachmann 官网查询
- 提供完整质检报告与测试记录
