描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 插槽数量 | 3 个 M1 模块插槽 |
| 总线类型 | M1 系统背板总线 |
| 安装方式 | EN 60715 标准 DIN 导轨 |
| 外形尺寸 | 宽 165 mm × 高 119 mm × 深 23 mm |
| 工作环境温度 | -30 ℃ ~ +60 ℃（垂直安装上限 + 55 ℃） |
| 储存温度 | -40 ℃ ~ +85 ℃ |
| 运行相对湿度 | 5% ~ 95%，无凝露 |
| 认证 | CE、cULus、CCC、船级认证 DNV/GL |
| 接地 | 配备保护导体接地端子 |
| 重量 | 约 1.5 kg |
| 兼容模块 | M1 系列 CPU、电源、I/O 模块 |
产品深度介绍

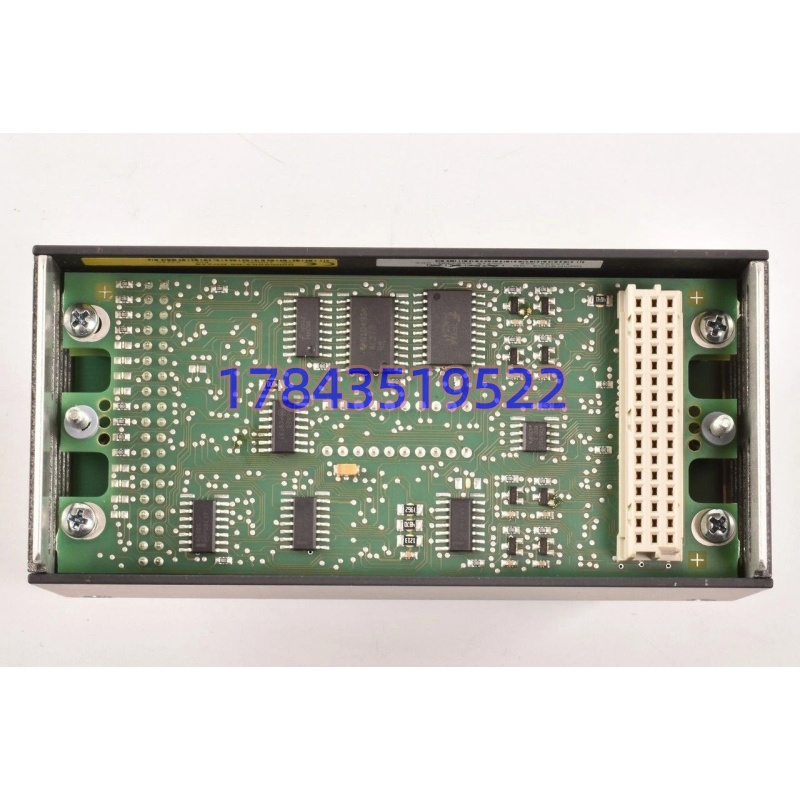

BACHMANN BS203 是奥地利巴赫曼 M1 自动化控制系统的 3 槽背板。背板作为系统骨架，负责承载 CPU、电源、I/O 模块，实现模块间 M1 总线信号传输与配电。
采用模块化紧凑设计，适配小型控制柜空间，支持直接卡装在 DIN 导轨上。自带接地端子，提升系统 EMC 抗干扰能力，满足风电、船舶这类强电磁干扰场景。同系列还有 BS201、BS204 等不同槽位背板，可根据控制点位数量灵活选型。
应用场景与行业案例
风电行业的机舱控制柜空间狭小，振动大，对背板机械强度与总线稳定性要求高。一旦背板总线接触不良，整机控制器就会报通讯故障，风机被迫停机。BS203 就是针对这类小型控制单元设计的 3 槽底板。
典型应用场景:
- 新能源风电 – 风机机舱控制器小型风机主控、变桨辅助控制单元，承载 CPU + 电源 + I/O 三块模块，耐受持续振动与宽温环境。
- 船舶自动化 – 机舱辅机控制系统船舶机舱的泵阀监测，持有船级认证，适应潮湿、颠簸的船上工况。
- 水处理 – 小型就地 PLC 控制箱水厂就地监测柜，点位不多，3 槽结构足够完成采集与输出控制。
- 机械制造 – 大型设备本地控制单元重型机械配套小型 M1 控制系统，控制柜空间受限，选用 3 槽背板精简柜体布局。
- 能源备控 – 小型发电机组辅控燃气、柴油发电机组本地监测，宽温特性适应户外简易控制柜。
案例：北方某风场备件更换抢修去年冬季，内蒙古某风场一台风机机舱 M1 系统报总线中断。现场工程师排查确认 BS203 背板连接器受长期振动出现接触异常。原厂订货周期 10 周，风机持续停机，每天都会产生弃风损失。我们库存有 BS203 现货，完成全套检测后当天发出。工程师现场拆装背板，重新插装原有 CPU、电源、I/O 模块，核对接地接线。上电后 M1 总线通讯恢复，风机恢复并网运行。后续该风场把 BS203 纳入常备备件清单。
