描述
关键技术规格
表格
| 参数项 | 规格说明 |
|---|---|
| 型号 | N895313512X（N895313000R） |
| 输出通道 | 6 路 C 型（SPDT）继电器输出 |
| 触点额定 | 8A @250VAC/30VDC（阻性）；0.2A @125VDC（感性） |
| 隔离强度 | 触点与逻辑间 2.5kVrms |
| 输出模式 | 可配置：闭锁 / 非闭锁、故障安全 / 非故障安全 |
| 状态指示 | 每路独立 LED 状态灯 |
| 通信接口 | 专用扩展总线（连主机继电器） |
| 工作电源 | 外部 24VDC 或由主机供电 |
| 工作温度 | -25℃ ~ +70℃ |
| 机械寿命 | >10^7 次操作 |
| 认证 | CE、UL、CSA |
| 安装方式 | DIN 导轨或继电器箱安装 |
产品深度介绍

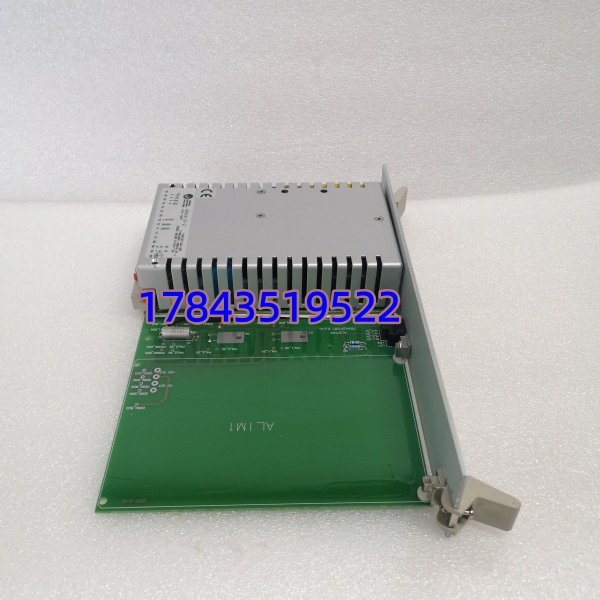

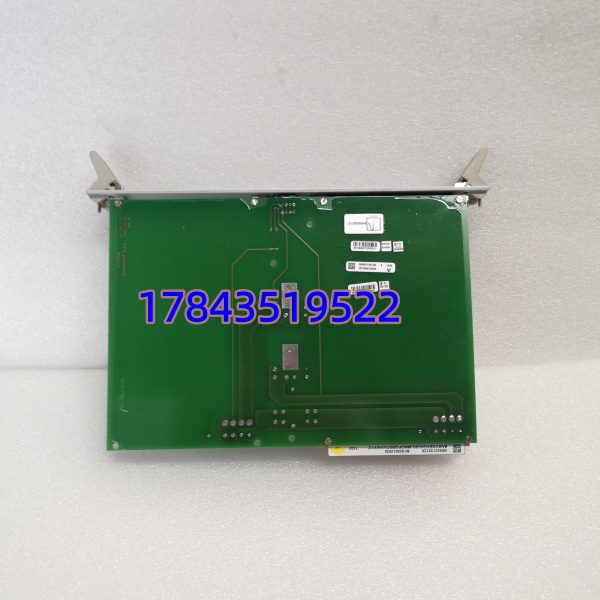

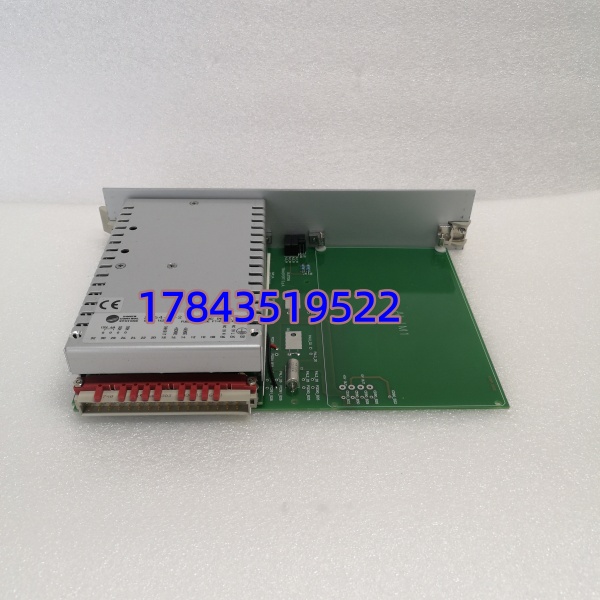

ALSTOM N895313512X 是阿尔斯通 SUP‑AL 平台的高可靠数字输出继电器模块，专为电力系统保护与控制设计。模块提供 6 路完全隔离的机电继电器输出，每路均为 SPDT 触点，具备高分断能力与 2.5kV 电气隔离，可直接驱动断路器跳闸线圈、声光报警及现场指示器。
采用银合金镀金触点，机械寿命超千万次，适配变电站严苛环境；支持闭锁 / 非闭锁、故障安全等多种输出模式，适配不同联锁逻辑；每路配独立 LED，便于现场状态诊断；通过专用扩展总线与主机继电器通信，响应快、抗干扰强。
应用场景与行业案例
工程痛点描述
电力系统中，保护动作需快速、可靠驱动断路器跳闸或报警，传统继电器分散、接线复杂、隔离差，易受干扰误动 / 拒动，且状态监测困难，不利于运维与故障追溯。
典型应用场景
- 电力行业 – 变电站保护跳闸用于中高压变电站保护系统，输出直接驱动断路器跳闸线圈，实现故障快速隔离，保障电网安全。
- 电厂 – 机组联锁与报警火电 / 水电机组保护与辅机联锁，驱动报警灯、蜂鸣器及设备停机回路，防止事故扩大。
- 工业配电 – 母线与电机保护冶金、化工等工厂高压配电系统，实现母线故障隔离、电机过载 / 短路保护输出。
- 轨道交通 – 牵引供电保护牵引变电站保护控制，驱动馈线断路器跳闸，保障列车供电系统稳定。
真实案例
某 220kV 变电站原有保护输出采用分散中间继电器，接线繁杂、故障点多，曾因干扰导致误跳闸。更换 ALSTOM N895313512X 后，6 路输出集中管理，2.5kV 隔离有效抑制干扰；LED 指示直观，故障排查时间缩短 70%；支持故障安全模式，失电时自动触发跳闸，安全性显著提升，运行至今无异常。
