描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 适配系统 | 阿尔斯通电站控制系统、发电机组监控系统 |
| 工作电压 | 24 V DC ±10% |
| 信号类型 | 适配开关量、模拟量混合信号输入输出 |
| 隔离方式 | 通道间电气隔离，抗电磁干扰 |
| 工作温度 | -20 ℃ ~ +70 ℃ |
| 绝缘电阻 | 500V 测试条件下，阻值大于 10 MΩ |
| 单路响应时间 | ≤ 2 ms |
| 整机功耗 | 正常运行功耗 ≤ 6 W |
| 安装方式 | 标准机架插拔式安装 |
| 防护等级 | IP20，适用于控制柜内部 |
| 平均无故障时间 | 大于 50,000 小时 |
产品深度介绍

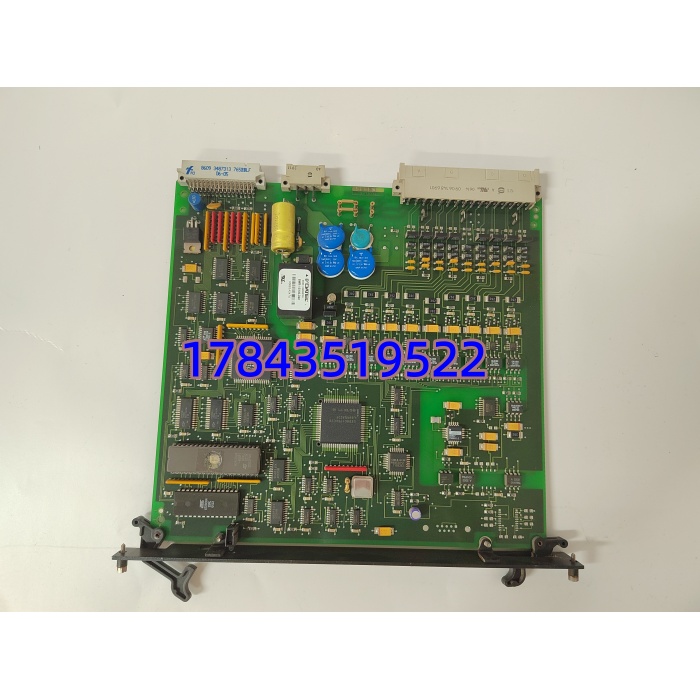

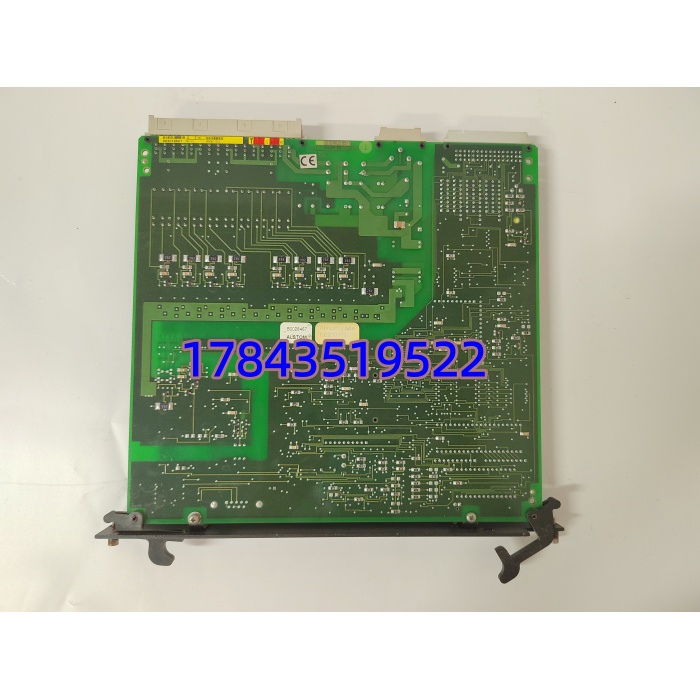

ALSTOM AB121 是阿尔斯通专为电力行业打造的信号调理板卡，主要用于发电机组、变电站自控系统。板卡可对现场传感器、一次设备传来的原始信号做滤波、电平转换与电气隔离，将非标信号转换成控制系统可识别的标准信号。
板卡采用工业级电路设计，自带抗干扰滤波回路，能耐受电站内强电磁环境。标准化插拔结构，拆装便捷，板载状态指示灯，可直观判断通道运行状态，是电站控制系统信号链路里的基础核心部件。
应用场景与行业案例
电站运行过程中，信号链路异常会导致监控数据失真、保护装置误动作，直接威胁机组安全运行。老旧板卡老化失效后，原厂订货周期较长，会给现场运维带来压力。
典型应用场景:
- 火力发电 – 机组本体监控采集汽轮机、锅炉本体各类温度、振动、位置信号，经过调理后上传至主控系统。
- 水力发电 – 水轮机组控制处理闸门位置、油压、转速等信号，保障机组启停与负荷调节稳定。
- 变电站 – 辅控系统转换高压柜、冷却系统、通风设备的开关与模拟信号，实现集中监控。
- 工业自备电站 – 综合自动化系统整合厂区发电设备信号，完成数据汇总与联锁逻辑判断。
案例：某火电厂板卡故障抢修该电厂一台机组的 AB121 板卡出现通道信号跳变，中控画面参数波动，保护系统频繁发出预警。联系原厂得知订货周期需要五周，机组无法长期带故障运行。
我方提供现货板卡，运维人员利用机组检修窗口期完成更换，核对接线与通道参数后上电测试。所有信号恢复平稳，报警信息消除，整个更换调试流程在一小时内完成。后续该电厂批量采购同款板卡纳入备件库。
核心卖点与差异化
- 全通道电气隔离，有效抑制电站强电磁干扰，避免信号失真
- 信号处理速度快，保障控制与保护逻辑及时响应
- 标准机架适配，原位插拔替换，无需改动柜体与接线
- 电路布局成熟，元器件耐温性强，适配机房长期连续运行
- 出厂完成全通道功能检测，运行稳定，降低现场故障概率
- 提供 12 个月硬件质保，配套技术答疑，减少维保顾虑
